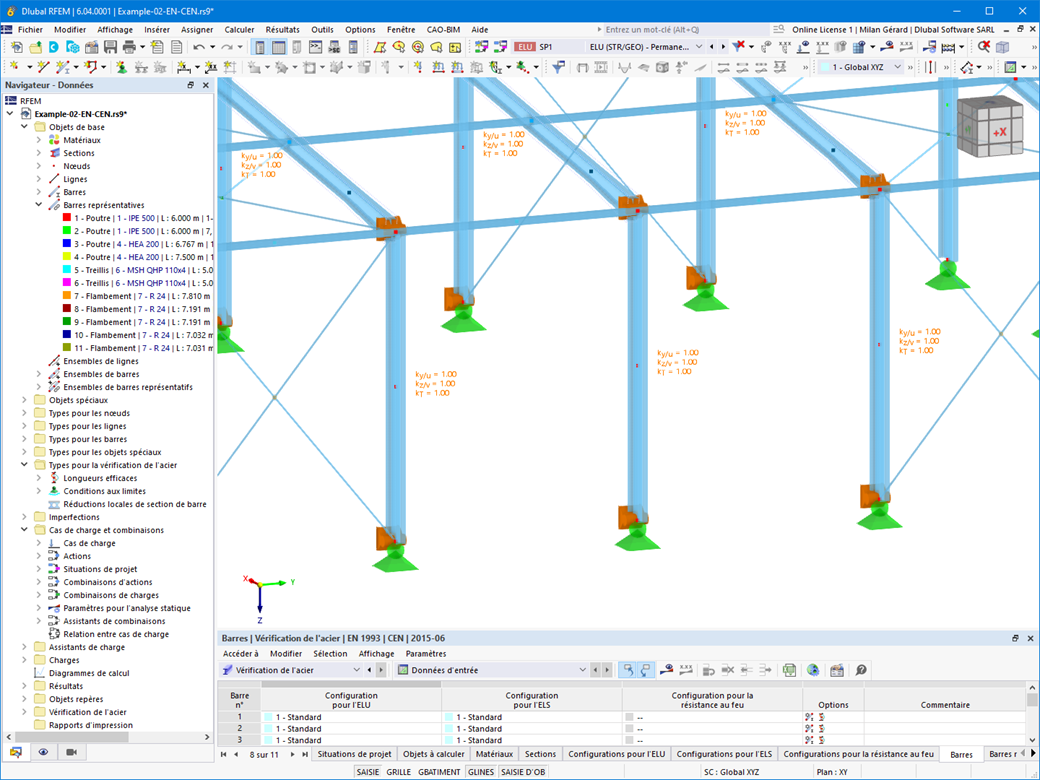

Souhaitez-vous effectuer une analyse de stabilité dans le module complémentaire Vérification de l'acier ? Il est alors absolument nécessaire de définir les longueurs efficaces. Pour ce faire, définissez les appuis nodaux et les coefficients de longueur efficace dans la boîte de dialogue de saisie. Dans la fenêtre graphique de RFEM/RSTAB, il est également possible d'afficher graphiquement les appuis nodaux et les segments résultants avec le facteur de longueur efficace correspondant afin de faciliter la documentation et de vérifier les entrées.
Vérification de l'acier | Entrée graphique et vérification des appuis nodaux et des longueurs efficaces définis pour l'analyse de stabilité
- Calcul des flèches et comparaison avec les valeurs limites normatives ou ajustées manuellement
- Considération d'une contre-flèche pour l'analyse des flèches
- Différentes valeurs limites sont possibles, selon le type de situation de projet
- Ajustement manuel des longueurs de référence et de la segmentation par direction
- Calcul des flèches liées à la structure initiale ou à la structure déformée
- Vérifications détaillées supplémentaires en fonction de la norme de calcul sélectionnée (par exemple, limitation de la respiration de l'âme selon l'EN 1993-2)
- Affichage graphique des résultats intégré dans RFEM/RSTAB, par exemple le ratio de vérification d'une valeur limite, une déformation ou une flèche
- Intégration complète des résultats dans le rapport d'impression de RFEM/RSTAB
Dans RFEM/RSTAB, vous avez la possibilité de générer puis de calculer les combinaisons de charges ou de résultats requises pour l'état limite de service. Vous pouvez sélectionner ces situations de projet dans le module complémentaire Vérification de l'acier pour la vérification de la flèche. En conséquence, les valeurs de déformation calculées sont déterminées en chaque point de la barre en fonction de la contre-flèche et du système de référence entrés. Vous pouvez enfin comparer ces valeurs de déformation avec les valeurs limites.
Le saviez-vous ? Vous pouvez spécifier la valeur limite de déformation individuellement pour chaque composant de structure dans la Configuration pour l'ELS. Définissez la déformation maximale comme valeur limite admissible en fonction de la longueur de référence. En définissant des appuis de calcul, vous pouvez segmenter les composants afin de déterminer automatiquement la longueur de référence associée pour chaque direction de calcul.
En fonction de la position des appuis de calcul assignés, la distinction entre les poutres et les porte-à-faux est effectuée automatiquement afin que la valeur limite puisse être déterminée en conséquence.
La vérification à l'état limite de service est disponible dans les tableaux de résultats du module complémentaire Vérification de l'acier. Vous pouvez afficher les résultats détaillés de la vérification à n'importe quel endroit des barres étudiées. Vous pouvez également utiliser des graphiques avec les résultats des ratios de vérification. Cela vous donne une bonne vue d'ensemble.
Vous pouvez également inclure tous les tableaux et graphiques de résultats dans les résultats de vérification de l'acier dans le rapport d'impression global de RFEM/RSTAB. Cela signifie que vous pouvez afficher et documenter les déformations de la structure globale dans le cadre de la fonctionnalité RFEM/RSTAB, quel que soit le module complémentaire.
- Spécification manuelle de la température critique des composants ou détermination automatique de la température des composants pour une durée souhaitée
- Un vaste éventail de courbes au feu : courbe température-temps normalisée, courbe de feu extérieur, courbe d'hydrocarbure
- Ajustement manuel des coefficients essentiels pour la détermination de la température de l'acier
- Considération de la galvanisation à chaud des composants structuraux pour la détermination de la température de l'acier
- Résultats de la courbe température-temps pour la température du gaz et de l'acier
- Le revêtement coupe-feu sous forme de contour ou de caisson avec des matériaux indépendants de la température peut être considéré lors de la détermination de la température
- Vérification des barres en acier au carbone ou en acier inoxydable
- Vérifications de sections et analyses de stabilité (méthode de la barre équivalente) selon l'article 4.2.3 de l'EN 1993-1-2
- Vérifications des sections de classe 4 selon l'Annexe E de l'EN 1993-1-2.
