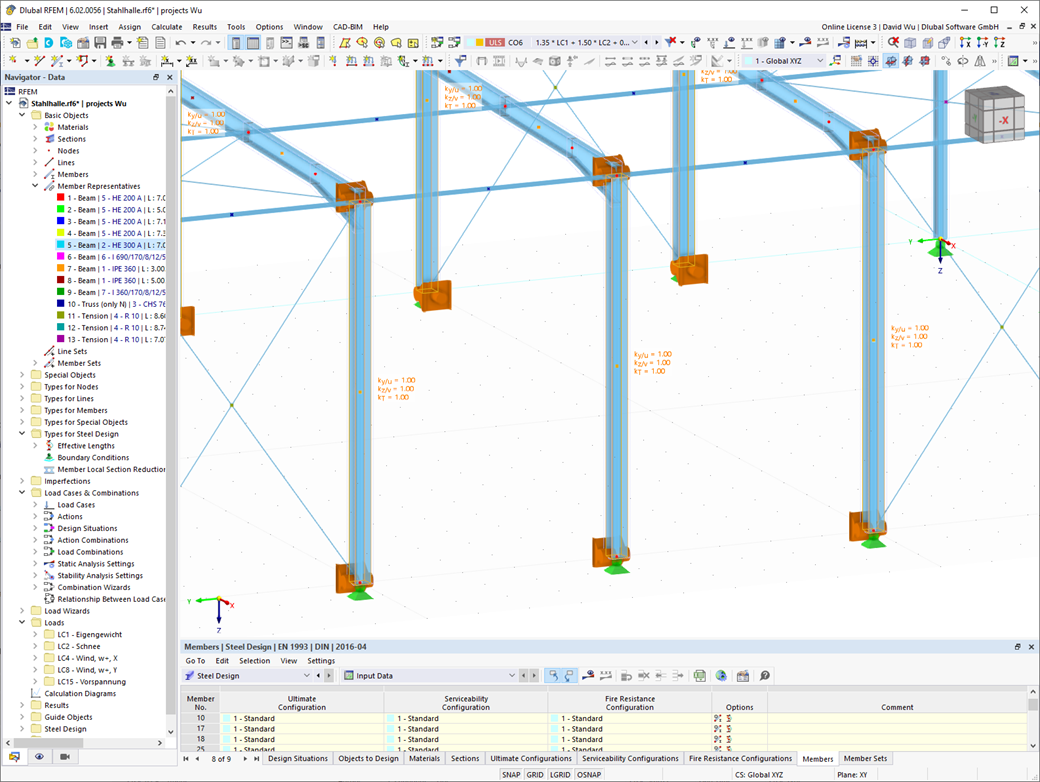

Chcete provést stabilitní analýzu v addonu Posouzení ocelových konstrukcí? Pak je bezpodmínečně nutné stanovit vzpěrné délky. Za tímto účelem zadejte v zadávacím dialogu uzlové podpory a součinitele vzpěrné délky. Pro snadnou dokumentaci a srozumitelnou kontrolu vstupních údajů si můžete uzlové podpory a vzniklé segmenty s příslušným součinitelem vzpěrné délky zobrazit také graficky v pracovním okně programu RFEM/RSTAB.
Posouzení ocelových konstrukcí | Grafické zadávání a kontrola definovaných uzlových podpor a vzpěrných délek pro posouzení stability
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:01:30 min
Délka: 00:01:02 min
Délka: 00:00:00 min
Délka: 00:01:39 min
Délka: 00:00:34 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Pro použitelnost konstrukce nesmí deformace překročit určité mezní hodnoty. Příklad ukazuje, jak lze posoudit průhyb prutů pomocí addonů pro posouzení.
V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.
Při posouzení podle EN 1993-1-1 lze v programu RFEM 6 a RSTAB 9 graficky zobrazit vlastní tvar pro distorzní boulení průřezu včetně průřezů z programu RSECTION.
Vlastní tvar je možné zobrazit také v RSECTION 1 pro průřezy z databáze.
- Výpočet průhybů a porovnání s normou danými nebo ručně nastavenými mezními hodnotami
- Zohlednění počátečního zakřivení při výpočtu průhybů
- Různé mezní hodnoty v závislosti na typu návrhové situace možné
- Ruční nastavení referenčních délek a segmentace v závislosti na směru
- Výpočet průhybů vztažených na počáteční systém nebo na deformovaný systém
- Další detailní posouzení v závislosti na zvolené normě (např. omezení dýchání stojiny podle EN 1993-2)
- Grafické výsledky integrované v programu RFEM/RSTAB, například využití mezních hodnot nebo deformace a průhyby
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
V programu RFEM/RSTAB máte možnost vygenerovat a následně vypočítat kombinace zatížení nebo kombinace výsledků potřebné pro mezní stav použitelnosti. Tyto návrhové situace vyberte v addonu Posouzení ocelových konstrukcí pro posouzení průhybu. Vypočítané hodnoty deformací se spočítají v každém místě prutu v závislosti na nadvýšení a vztažném systému. Nakonec je možné tyto hodnoty deformací porovnat s mezními hodnotami.
Věděli jste, že...? Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Jako dovolenou mezní hodnotu definujte maximální deformaci v závislosti na referenční délce. Zadáním návrhových podpor můžete jednotlivé konstrukční prvky segmentovat, takže pak lze automaticky stanovit odpovídající referenční délku pro každý směr posouzení.
Na základě polohy přiřazených návrhových podpor se automaticky rozliší nosníky a konzoly, takže se může stanovit mezní hodnota odpovídajícím způsobem.
