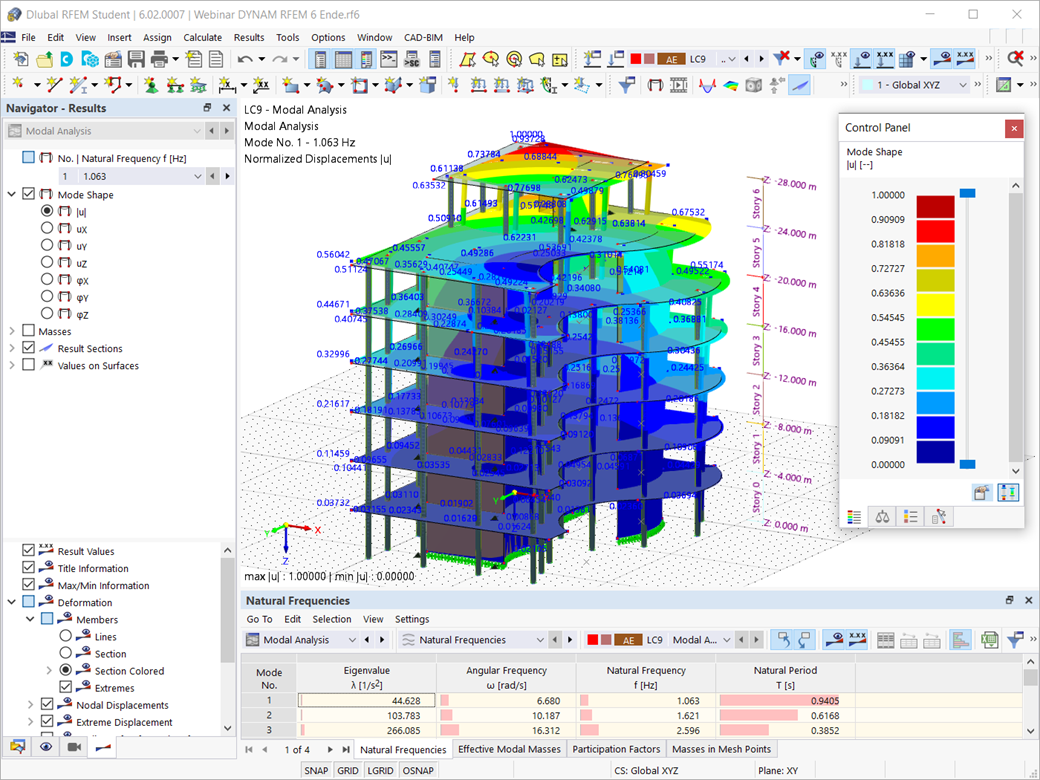

Le calcul est-il terminé ? Les résultats de l'analyse modale sont ensuite disponibles graphiquement et sous forme de tableau. Affichez les tableaux de résultats pour le ou les cas de charge de l'analyse modale. Les valeurs propres, les fréquences angulaires, les fréquences propres et les périodes propres de la structure sont ainsi visibles d'un seul coup d'œil. Les masses modales effectives, les facteurs de masse modale et les facteurs de participation sont également clairement affichés.
Analyse modale | Résultats des valeurs propres, fréquences angulaires, fréquences propres, périodes propres, masses modales, masses modales effectives, facteurs de masse modaux et facteurs de participation
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:01:27 min
Longueur: 00:49:15 min
Base de connaissance
Longueur: 00:01:03 min
Fonctionnalité de produit
Longueur: 00:00:33 min
Fonctionnalité de produit
Longueur: 00:00:41 min
Fonctionnalité de produit
Longueur: 00:00:45 min
Longueur: 00:00:00 min
Longueur: 01:02:00 min
Le coefficient de sensibilité du déplacement entre étages θ est fourni dans l'EN 1998-1, sections 2.2.2 et 4.4.2.2 afin d'évaluer s'il est également nécessaire de considérer l'analyse du second ordre dans une analyse dynamique. Il peut être calculé et analysé avec RFEM 6 et RSTAB 9.
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Les clauses 2.2.2 et 4.4.2.2 de l'EN 1998-1 requièrent le calcul en considérant la théorie du second ordre (effet P-Δ) pour la vérification à l'ELU. Cet effet ne doit être pris en compte que si le coefficient de sensibilité du déplacement entre étages θ est inférieur à 0,1.
Les vibrations propres et l'analyse du spectre de réponse sont toujours déterminées dans un système linéaire. Si des non-linéarités sont définies dans le système, elles sont linéarisées et ne sont donc pas considérées. Il peut s'agir par exemple de barres de traction, d'appuis non linéaires ou d'articulations non linéaires. Le but de cet article est de montrer comment elles peuvent être traitées dans une analyse dynamique.
L'analyse dynamique dans RFEM 6 et RSTAB 9 est répartie en plusieurs modules complémentaires. Le module complémentaire Analyse modale est un prérequis pour tous les autres modules complémentaires dynamiques, car il effectue l'analyse des vibrations naturelles pour les modèles de barre, de surface et de solide.
Avez-vous déjà découvert la sortie tabulaire et graphique des masses dans les points de maillage ? Il s'agit également d'un des résultats de l'analyse modale dans RFEM 6. Vous pouvez ainsi vérifier les masses importées, qui dépendent de divers paramètres de l'analyse modale. Celles-ci peuvent être affichées dans les résultats dans l'onglet Masses dans les points de maillage. Le tableau donne un aperçu des résultats suivants : Masse - direction de translation (mX, mY, mZ), masse - direction de rotation (mφX, mφY, mφZ) et somme des masses. Est-il préférable que vous disposiez d'une évaluation graphique le plus rapidement possible ? Vous pouvez également afficher graphiquement les masses dans les points de maillage.
Comme vous le savez, les résultats d'un cas de charge de l'analyse modale sont affichés dans le programme après un calcul réussi. Vous pouvez ainsi voir immédiatement le premier mode propre graphiquement ou sous forme d'animation. Vous pouvez également ajuster facilement la représentation de la normalisation du mode propre. Faites-le directement dans le navigateur Résultats, où vous avez l'une des quatre options pour la visualisation des modes propres disponibles pour la sélection :
- Échelonnage de la valeur du vecteur de mode propre uj à 1 (considère uniquement les composants en translation)
- Sélection du composant maximal en translation du vecteur propre, le définissant à 1
- Considération du vecteur propre entier (avec les composants en rotation), sélection du maximum, le définissant à 1
- Définition de la masse modale mi pour chaque mode propre à 1 kg
Vous trouverez une explication détaillée de la normalisation des modes propres dans le manuel en ligne Manuel en ligne.
En plus des charges statiques, faut-il prendre en compte d'autres charges que les masses ? Le programme vous permet d'effectuer des charges nodales, de barre, linéiques et surfaciques. Pour ce faire, vous devez d'abord sélectionner le type de charge Masse lors de la définition de la charge appropriée. Définissez une masse ou des composantes de la masse dans les directions X, Y et Z pour ces charges. Pour les masses nodales, vous avez également la possibilité de spécifier les moments d'inertie X, Y et Z afin de modéliser des points de masse plus complexes.
Les masses doivent souvent être négligées. Cela est particulièrement vrai si vous souhaitez utiliser la sortie de l'analyse modale pour l'analyse des séismes. Pour ce faire, 90 % de la masse modale efficace sont requis dans chaque direction pour le calcul. Vous pouvez donc négliger les masses de tous les appuis nodaux et linéiques fixes. Le programme désactive automatiquement les masses associées.
Vous pouvez également sélectionner manuellement les objets dont les masses doivent être négligées pour l'analyse modale. Nous avons montré ce dernier dans l'image pour une meilleure vue. Une sélection définie par l'utilisateur y est effectuée et les objets et les composants de masse associés sont sélectionnés pour la négligence des masses.
