Die Berechnung ist abgeschlossen? Dann stehen Ihnen die Ergebnisse der Modalanalyse sowohl grafisch als auch tabellarisch zur Verfügung. Lassen Sie sich die Ergebnistabellen für den Lastfall bzw. die Lastfälle der Modalanalyse anzeigen. Dadurch können Sie auf einen Blick die Eigenwerte, Kreisfrequenzen, Eigenfrequenzen und Eigenperioden der Struktur einsehen. Auch die effektiven Modalmassen, modalen Massenfaktoren und Beteiligungsfaktoren werden Ihnen übersichtlich angezeigt.

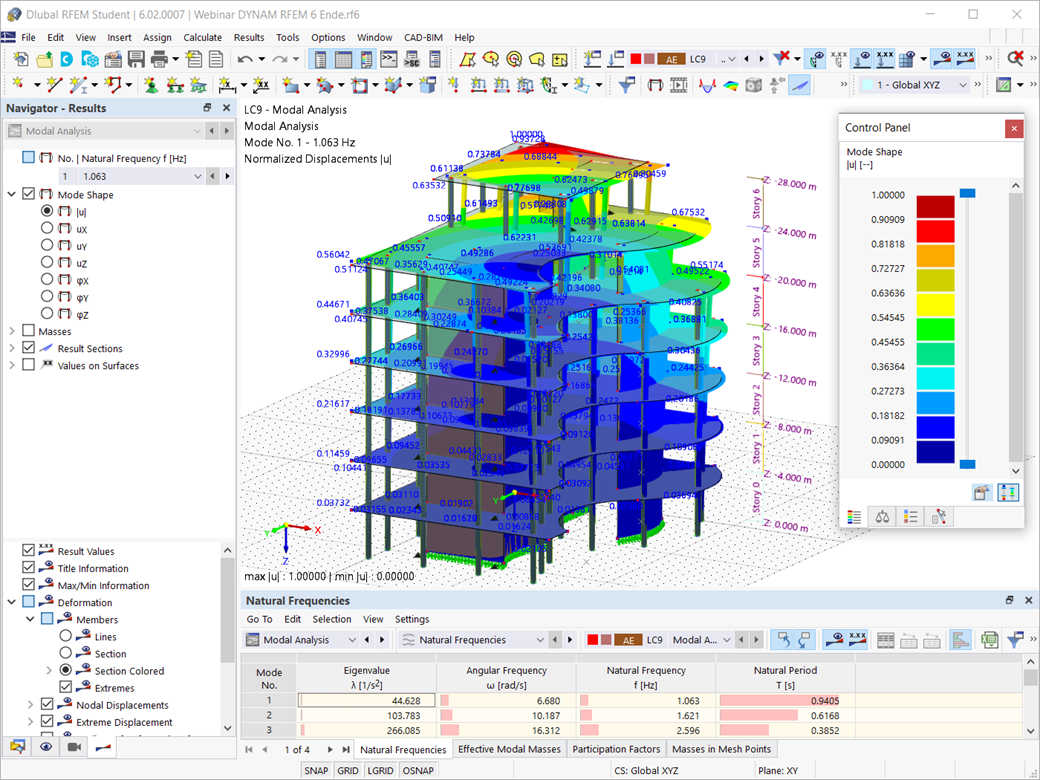

Modalanalyse | Ausgabe der Eigenwerte, Kreisfrequenzen, Eigenfrequenzen, Eigenperioden, modalen Massen, effektiven modalen Massen, modalen Massenfaktoren und Beteiligungsfaktoren
Haben Sie irgendwelche Fragen?
Länge: 00:01:30 min
Veranstaltung
Länge: 00:51:59 min
Veranstaltung
Länge: 00:49:15 min
Länge: 00:01:05 min
Veranstaltung
Länge: 01:01:14 min
FAQ
Länge: 00:00:00 min
Länge: 00:52:59 min
Veranstaltung
Länge: 00:00:00 min
Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Dies können z.B. Zugstäbe, nichtlineare Auflager oder nichtlineare Gelenke sein. In diesem Beitrag soll gezeigt werden, wie diese in einer dynamischen Analyse behandelt werden können.
Die dynamische Berechnung in RFEM 6 und RSTAB 9 ist in mehrere Add-Ons gegliedert. Das Add-On Modalanalyse ist Voraussetzung für alle anderen Add-Ons zur dynamischen Berechnung, da es die Eigenschwingungsanalyse für Stab-, Flächen- und Volumenmodelle durchführt.
Haben Sie bereits die tabellarische und grafische Ausgabe der Massen in Netzpunkten entdeckt? Richtig, auch diese gehört zu den Ergebnissen der Modalanalyse in RFEM 6. Überprüfen Sie auf diese Weise die importierten Massen, welche von verschiedenen Einstellungen der Modalanalyse abhängig sind. Diese können in den Ergebnissen im Register Massen in Netzpunkten angezeigt werden. Die Tabelle bietet Ihnen eine Übersicht über folgende Ergebnisse: Masse - Translatorische Richtung (mX, mY, mZ), Masse - Rotatorische Richtung (mφX, mφY, mφZ) und Summe der Massen. Am besten wäre für Sie eine möglichst schnelle grafische Auswertung? Dann können Sie sich auch die Massen in den Netzpunkten grafisch anzeigen lassen.
Sie haben bereits erfahren, dass die Ergebnisse eines Modalanalyse-Lastfalls nach erfolgreicher Berechnung im Programm angezeigt werden. Die erste Eigenform ist für Sie also sofort grafisch oder animiert zu sehen. Dabei können Sie die Darstellung der Eigenformnormierung komfortabel anpassen. Erledigen Sie das am besten direkt im Ergebnisnavigator, wo Sie zur Visualisierung der Eigenformen eine von vier Optionen auswählen:
- Wert des Eigenformvektors uj auf 1 skalieren (berücksichtigt nur die Translationskomponenten)
- Auswahl der maximalen Translationskomponente des Eigenvektors und Einstellung auf 1
- Betrachtung der gesamten Eigenform (inklusive der Rotationskomponenten), Auswahl des Maximums und Einstellung auf 1
- Setzen der modalen Massen mi für jeden Eigenwert auf 1 kg
Ausführlichere Erläuterungen der Normierung der Eigenformen finden Sie hier im Online-Handbuch.
Neben den statischen Lasten sollen auch andere Lasten als Massen berücksichtigt werden? Das Programm ermöglicht es Ihnen für Knoten-, Stab-, Linien- und Flächenlasten. Zunächst müssen Sie dafür bei der Definition der betreffenden Last die Lastart Masse auswählen. Definieren Sie für solche Lasten eine Masse oder Massenanteile in X-, Y- und Z-Richtung. Bei Knotenmassen haben Sie außerdem die Möglichkeit, auch Trägheitsmomente X, Y und Z anzugeben, um komplexere Massenpunkte zu modellieren.
Häufig müssen Massen vernachlässigt werden. Dies gilt insbesondere, wenn Sie die Ausgabe der Modalanalyse für die Erdbebenanalyse verwenden wollen. Hierfür werden schließlich 90 % der effektiven Modalmasse in jede Richtung zur Berechnung benötigt. Sie können also Massen in allen festen Knoten- und Linienlagern vernachlässigen. Die damit verbundenen Massen deaktiviert das Programm für Sie automatisch.
Des Weiteren können Sie auch Objekte, deren Massen vernachlässigt werden sollen, für die Modalanalyse manuell auswählen. Letzteres haben wir Ihnen für eine bessere Ansicht im Bild dargestellt. Dort wird eine benutzerdefinierte Selektion vorgenommen und Objekte sowie die zugehörigen Massenkomponenten werden für die Vernachlässigung von Massen ausgewählt.
