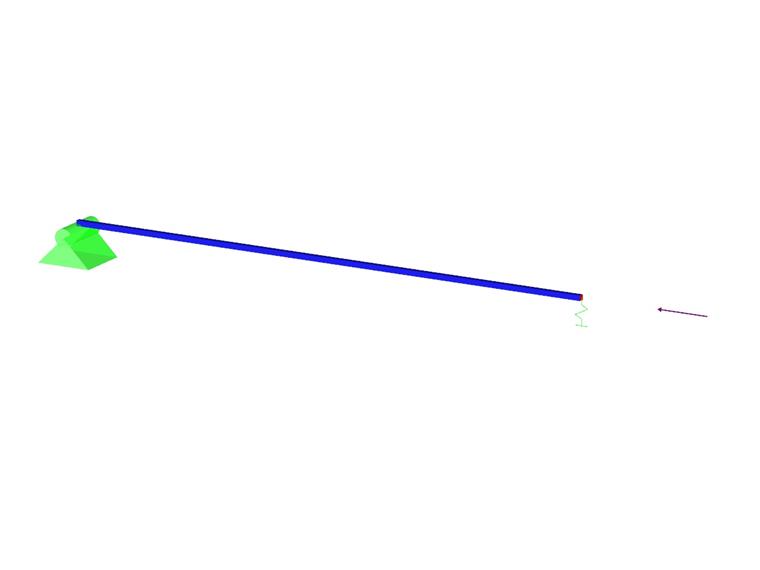

Une poutre en acier chargée axialement avec une section carrée est fixée à une extrémité et supportée par un ressort à l'autre. Two cases with different spring stiffnesses are considered. The verification example solves the calculation of the load factors of the beam in the image using the linear stability analysis.
Stabilité de la poutre avec différentes rigidités d'appui
