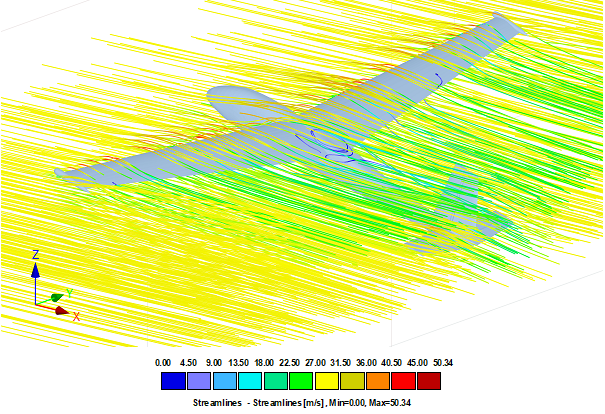

Simulation CFD des flux de vent autour d'un planeur

RWIND 2 et RFEM 6 peuvent désormais être utilisés pour calculer les charges de vent à partir des pressions de vent mesurées expérimentalement sur des surfaces. Deux méthodes d'interpolation sont disponibles pour répartir les pressions mesurées en des points isolés sur les surfaces. La répartition de la pression souhaitée peut être obtenue à l'aide de la méthode et des paramètres appropriés.

La création d'un exemple de validation pour une simulation de mécanique des fluides numérique (CFD) est une étape critique pour assurer l'exactitude et la fiabilité des résultats de la simulation. Ce processus implique de comparer les résultats des simulations CFD avec les données expérimentales ou analytiques de scénarios de conditions réelles. L'objectif est d'établir que le modèle CFD peut reproduire de manière fiable les phénomènes physiques qu'il est destiné à simuler. Ce guide décrit les étapes essentielles du développement d'un exemple de validation pour la simulation CFD, de la sélection d'un scénario physique approprié à l'analyse et à la comparaison des résultats. En suivant minutieusement ces étapes, les ingénieurs et les chercheurs peuvent renforcer la crédibilité de leurs modèles CFD, ce qui ouvre la voie à leur application efficace dans divers domaines tels que l'aérodynamique, l'aérodynamique et les études environnementales.

La direction du vent joue un rôle crucial dans les résultats des simulations de mécanique des fluides numérique (CFD) et dans le calcul des structures des bâtiments et des infrastructures. C'est un facteur déterminant pour évaluer comment les forces de vent interagissent avec les structures, influencent la distribution des pressions de vent et, par conséquent, les réponses des structures. Connaître l'impact de la direction du vent est essentiel pour développer des calculs qui peuvent supporter des forces de vent variables, garantissant ainsi la sécurité et la durabilité des structures. Simplifiée, la direction du vent aide à affiner de la simulation CFD et à orienter les principes de calcul des structures afin d'obtenir des performances optimales et une résistance aux effets induits par le vent.

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative

Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Vous avez seulement besoin de définir :

• le coefficient de Darcy D,
• le coefficient d'inertie I et
• la longueur du milieu poreux dans la direction du flux L,

pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.

Ce n'est pas tout. De plus, la génération du modèle simplifié reconnaît les zones perméables et prend en compte les ouvertures correspondantes dans l'enveloppe du modèle. Vous pourriez vous passer d'une modélisation géométrique élaborée de l'élément poreux ? C'est compréhensible, et dans ce cas nous avons de bonnes nouvelles ! La définition pure des paramètres de perméabilité permet d'éviter précisément ce processus désagréable. Utilisez cette fonctionnalité pour simuler des bâches d'échafaudage perméables, des rideaux anti-poussière, des structures à maillages, et plus encore.

En savoir plus

Connaissez-vous déjà l'éditeur permettant de contrôler les raffinements de maillage ? Il vous sera d'une grande aide pour votre travail ! Pourquoi ? C'est simple, il vous offre les options suivantes :

• Visualisation graphique des zones avec des raffinements de maillage
• Raffinement de maillage des zones
• Désactivation du raffinement de maillage 3D standard avec transversion dans les raffinements de maillage 3D manuels correspondants.

Ces options vous aident à formuler une règle appropriée pour le maillage de l'ensemble du modèle, même pour les modèles dont les dimensions sont inhabituelles. Utilisez l'éditeur pour définir efficacement les petits détails du modèle sur les grands bâtiments ou les zones de maillage détaillées dans la zone de revêtement du modèle. Vous n'en reviendrez pas !
