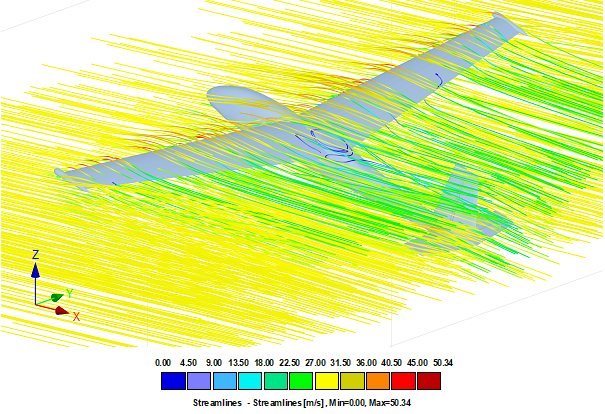

CFD simulace proudění okolo kluzáku

Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.

Vytvoření ověřovacího příkladu pro výpočetní dynamiku tekutin (CFD) je rozhodujícím krokem pro zajištění přesnosti a spolehlivosti výsledků simulace. Tento proces zahrnuje porovnání výsledků CFD simulací s experimentálními nebo analytickými daty z reálných scénářů. Cílem je prokázat, že CFD model může věrně kopírovat fyzikální jevy, které má simulovat. Tento průvodce popisuje základní kroky při vývoji ověřovacího příkladu pro CFD simulaci, od výběru vhodného fyzikálního scénáře až po analýzu a porovnání výsledků. Pečlivým dodržováním těchto kroků mohou inženýři a výzkumní pracovníci zvýšit důvěryhodnost svých CFD modelů a připravit cestu pro jejich efektivní použití v různých oblastech, jako je aerodynamika, letecký průmysl nebo environmentální studie.

Směr větru hraje zásadní roli při CFD (Computational Fluid Dynamics) simulaci a při statickém návrhu budov a infrastruktury. Jedná se o určující faktor pro posouzení interakce sil od větru s konstrukcemi, ovlivňující rozložení tlaků od větru a následně i odezvu konstrukce. Pochopení vlivu směru větru je nezbytné pro vypracování návrhů, které mohou odolávat proměnným silám větru a zajišťují bezpečnost a trvanlivost konstrukcí. Zjednodušeně řečeno, směr větru pomáhá vyladit CFD simulace a řídí principy návrhu pro optimální chování a odolnost proti účinkům větru.

Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".

V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:

• Plošný tlak
• Koeficient cp plochy
• Vzdálenost stěny y+ (stacionární proudění)

K názornému videu

Pomocí programu RWIND 2 Pro lze pro plochu snadno zadat propustnost. Potřebujete jen zadat

• Darcyho součinitel D,
• inerciální součinitel I a
• délku porézního média ve směru proudění L,

pro definici tlakových okrajových podmínek mezi přední a zadní stranou porézní zóny. Tímto nastavením získáte model proudění touto zónou se zobrazením rozdílných výsledků na obou stranách oblasti zóny.

Ale to není vše. Generování zjednodušeného modelu dále rozpozná propustné zóny a zohlední příslušné otvory v plášti modelu. Složitému geometrickému modelování propustného porézního prvku se můžete vyhnout. Pochopitelně - to je pro vás dobrá zpráva! Díky pouhému zadání parametrů propustnosti můžete tento nepříjemný proces obejít. Použijte tuto funkci pro simulaci propustných sítí na lešení, prachových clon, síťových konstrukcí a podobně. Budete nadšeni!

Zdroje informací

Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:

• Grafická vizualizace oblastí se zahuštěním sítě prvků
• Zahuštění sítě na zónách
• Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě

Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!
