Manuel en ligne RFEM | Surfaces

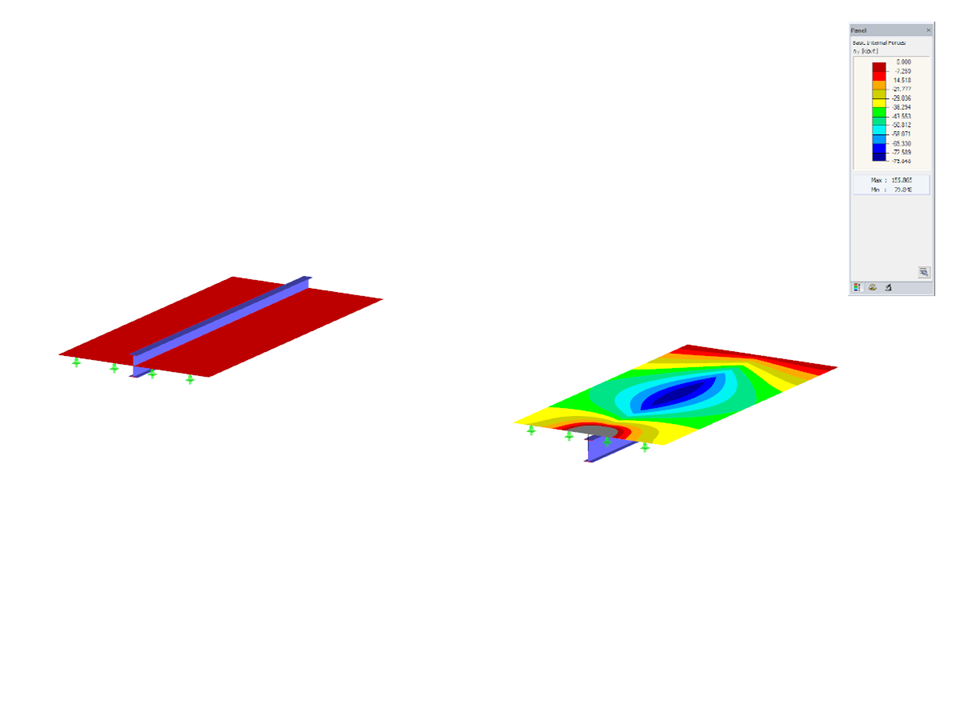

Structure mixte en béton armé
| Nombre de nœuds | 12 |
| Nombre de lignes | 14 |
| Nombre de barres | 2 |
| Nombre de surfaces | 2 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 17,735 t |
| Cotation fonctionnelle | 12,192 x 0,000 x 6,096 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
