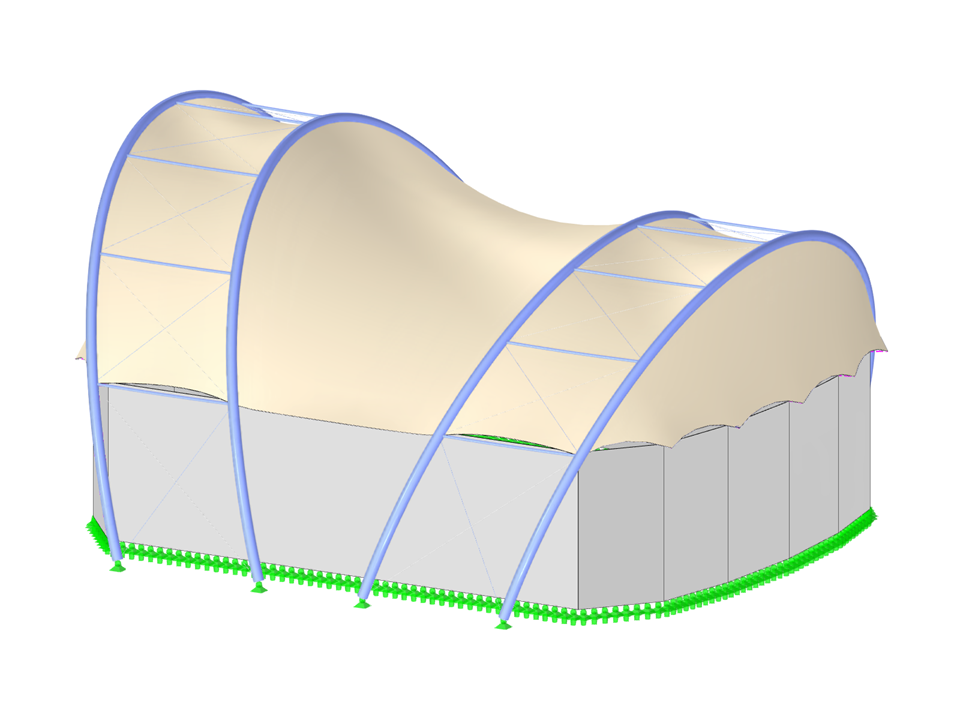

Toiture à membrane cintrée
Modèle à télécharger
Description
Téléchargez ici le modèle d'une toiture à membrane cintrée et ouvrez-le avec le programme aux éléments finis RFEM.
Ce modèle sera utilisé lors du webinaire gratuit « Form-Finding and Calculating Membrane Structures in RFEM 6 » du 23 août 2022 (allemand, 25 août 2022, anglais).
Modèle utilisé dans
Mots-clés
Structures à membrane Toiture à membrane tendue Toiture Recherche de forme
Laissez un commentaire...
Laissez un commentaire...
- Vues 236x
- Téléchargements 26x
- Mis à jour 23 août 2022
- Nombre de nœuds 78
- Nombre de lignes 129
- Nombre de barres 86
- Nombre de surfaces 19
- Nombre de solides 0
- Nombre de cas de charge 6
- Nombre de combinaisons de charges 11
- Nombre de combinaisons de résultats 0
- Poids total 265,169 t
- Cotation fonctionnelle 69,627 x 41,007 x 63 000 m
Clause de non-responsabilité

Recherche de forme dans RFEM 6
Le module complémentaire Recherche de forme est disponible dans RFEM 6 pour déterminer les formes d'équilibre des modèles surfaciques soumis à la traction et des barres soumises à des efforts normaux. Ce module complémentaire peut être activé dans les données de base du modèle et peut être utilisé pour trouver la position géométrique où la précontrainte des structures légères est en équilibre avec les conditions aux limites existantes.

Module complémentaire RF-FORM-FINDING
Concernant le module complémentaire RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Form-Finding dans RFEM 6 :
- Spécification de toutes les conditions aux limites de charge de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Attribution automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de calcul
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point bas)
- Conditions supplémentaires de charge de recherche de forme pour les barres (force maximale dans la barre, force minimale dans la barre, composante de traction horizontale, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j)
- Type de matériau « Tissu » et « Feuille » dans la bibliothèque de matériaux
- Résultats de forme parallèles dans un modèle
- Simulation d'états de recherche de formes séquentielles avec le module complémentaire Construction Stage Analysis (CSA)
