Utilizzando l'armatura minima, la tensione di trazione, che è stata assorbita dal calcestruzzo in precedenza, in caso di formazione iniziale di fessure, dovrebbe essere coperta da un'armatura. Questa tensione di trazione può essere descritta dal momento di fessurazione. Il momento di fessurazione è la tensione che genera una distribuzione delle tensioni nella sezione trasversale in considerazione che porta all'inizio della formazione di fessure. Disponendo l'armatura minima, si dovrebbe garantire che l'inizio della formazione di fessure non porti alla rottura del componente.
Determinazione dell'armatura minima
Il momento di fessura Mcr è determinato come segue per una sezione trasversale rettangolare senza forza assiale:L'armatura minima per questo carico risulta in:
Assumendo che d ≈ 0,9 h e z ≈ 0,8 d, segue:
L'armatura minima può essere determinata in generale secondo [2] come segue:
dove
Mcr = momento di fessura, per flessione e forza longitudinale
N = con N <0 come forza di compressione
fctm = resistenza a trazione media del calcestruzzo
fyk = caratterizza il valore della tensione di snervamento dell'acciaio per armatura
Sc = modulo di resistenza della sezione trasversale di calcestruzzo nello stato I
Ac = superficie della sezione trasversale di calcestruzzo nello stato I
z = braccio interno delle forze interne nello stato II
zs1 = distanza tra l'armatura minima dell'asse baricentro e la sezione trasversale di calcestruzzo dell'asse baricentro
Caratteristiche speciali della verifica dell'area: RF-CONCRETE-SURFACES (versione inglese)

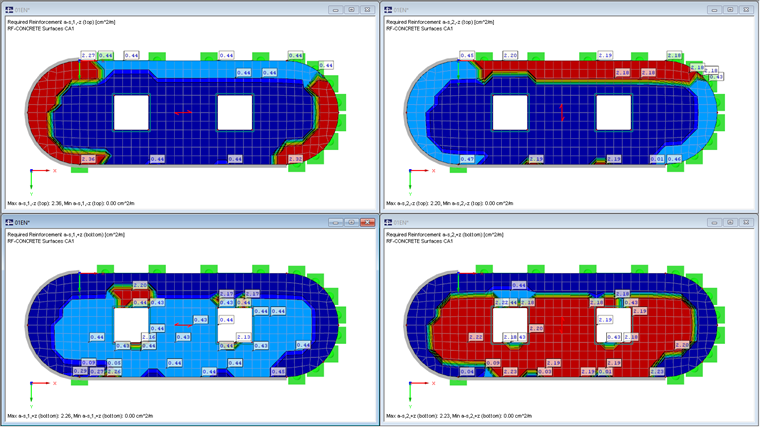

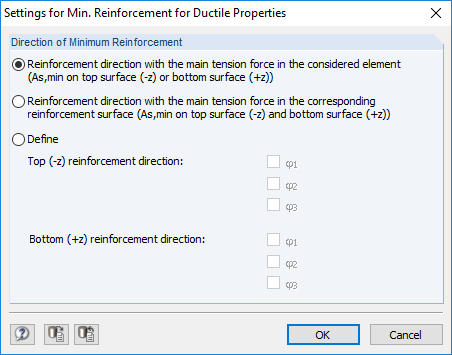

Secondo NCI Re 9.3.1.1 (1), le seguenti caratteristiche speciali risultano per il calcolo in aree: "Per solai a due vie, l'armatura minima come in 9.2.1.1 (1) deve solo essere disposta in direzione campata principale." Poiché la direzione principale non deve necessariamente funzionare in una delle direzioni di armatura, l'armatura minima sarà disposta nella direzione di armatura più vicina alla direzione principale. In questo contesto, può accadere che l'armatura minima sia disposta in parte in direzione di armatura 1 e in parte in direzione di armatura 2.Per l'opzione "Direzione dell'armatura con la forza di trazione principale nell'elemento considerato", è chiaramente mostrato nella Figura 02 che l'armatura minima è progettata solo una volta per lato e direzione. Questo corrisponde alla norma; potrebbe, tuttavia, generare un'armatura che sembra insolita.

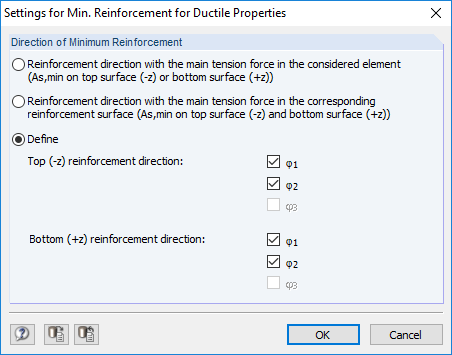

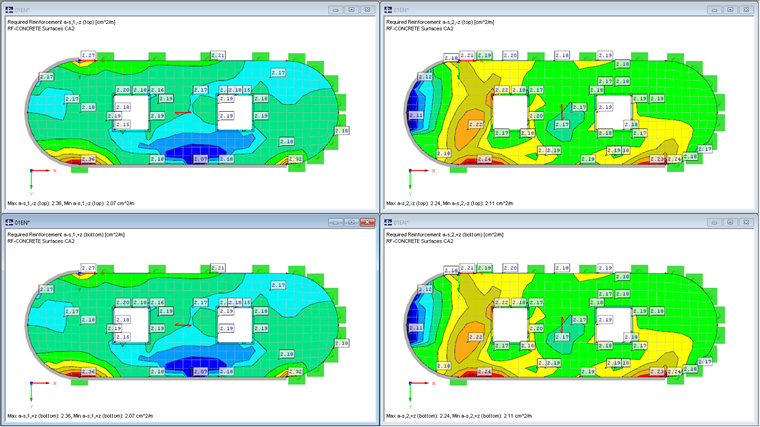

Per un'armatura minima con una direzione definita dall'utente, emerge un'immagine più uniforme della distribuzione dell'armatura. Questo può essere visto chiaramente nella Figura 04.

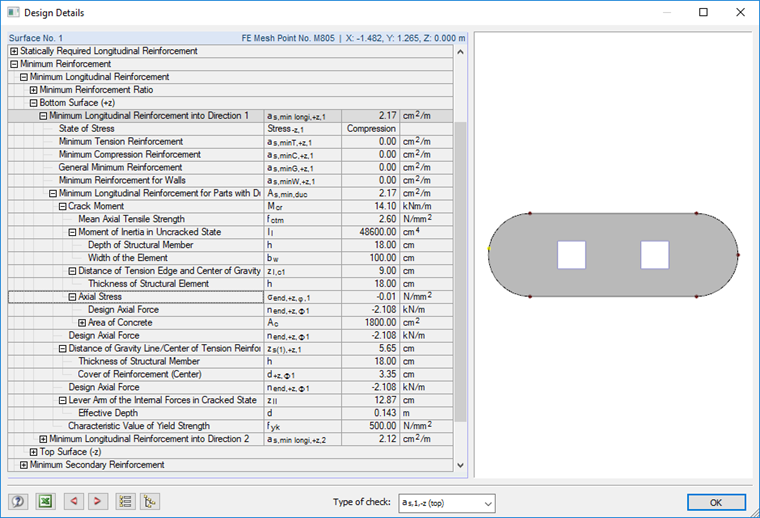

I valori intermedi utilizzati nel calcolo possono essere visti chiaramente in RF-CONCRETE Surfaces utilizzando il pulsante [Info] nei dettagli di calcolo.
