Zatěžovací stavy

V této příručce pouze stručně popisujeme, kde lze v programu prohlížet a upravovat různá zatížení a zatěžovací stavy. Podrobný popis všech možností naleznete v příslušných částech RFEM 6 online manual.

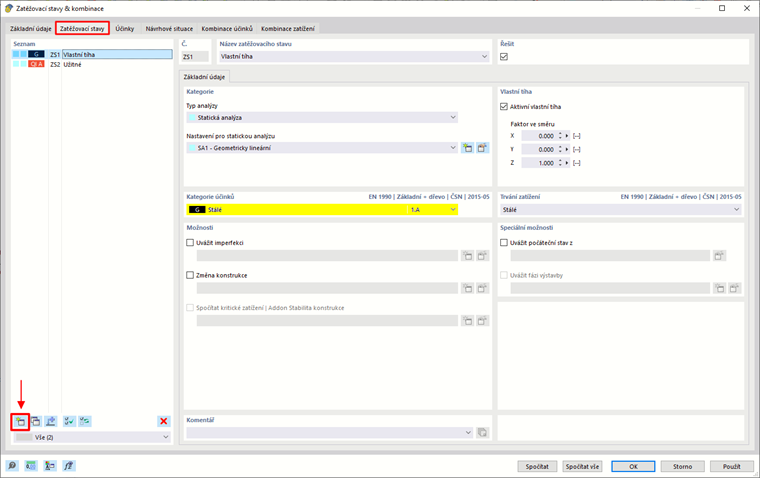

Pro výpočet uvažujte zatěžovací stav vlastní tíhou s plošným zatížením 1,5 kN/m² na dvou podlažích a užitným zatížením 3 kN/m² na dvou podlažích a 5 kN/m² na stropní desce. Zatěžovací stavy lze prohlížet a upravovat pomocí tlačítka v panelu nástrojů. Nový zatěžovací stav se vytvoří v dialogu pomocí symbolu v dolní části seznamu.

Vytvořit zatěžovací stav

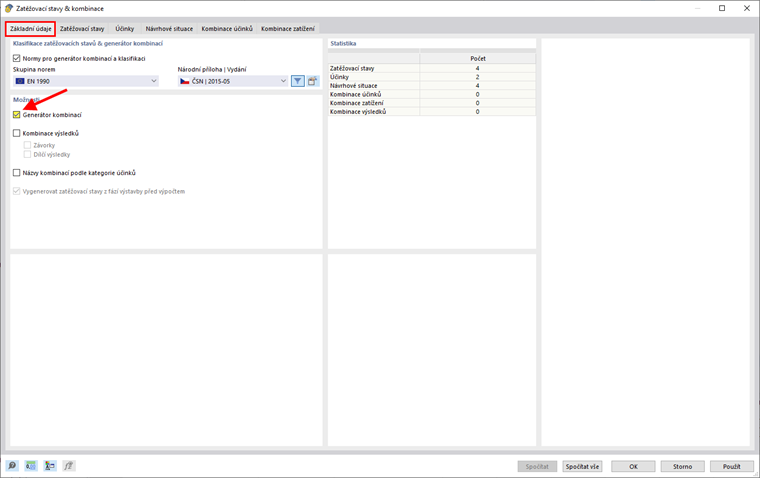

Asistenta kombinací lze aktivovat v záložce 'Základy'. Tím se automaticky vygenerují uvažované kombinace účinků a zatížení.

Aktivovat generátor kombinací

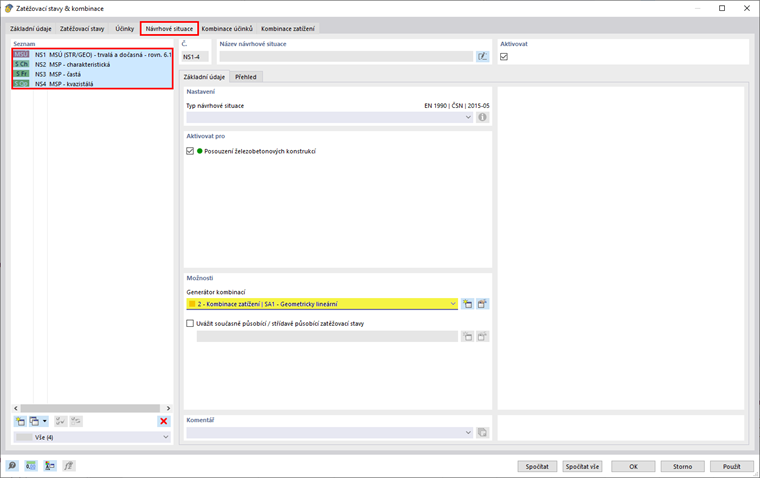

V záložce 'Návrhové situace' lze přepnout na teorii 1. řádu. Za tímto účelem označíme v seznamu všechny návrhové situace a v asistentovi kombinací provedeme změnu zadání.

Návrhové situace

Automaticky vygenerované kombinace se zobrazí v záložkách pro kombinace účinků a kombinací zatížení a v případě potřeby je lze upravit.

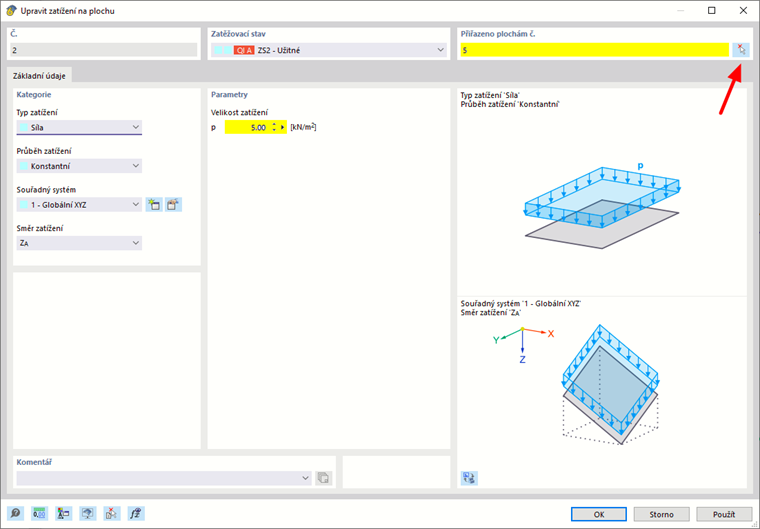

Pomocí lze v panelu nástrojů vytvořit nové zatížení na plochu. V dialogu zadejte velikost zatížení a přiřaďte ji jedné nebo více plochám.

Vytvořit plošné zatížení
