Detaily posudku
Po výpočtu se v tabulce posudků zobrazí přehled, pro které nebylo splněno kritérium posouzení a další chyby, které se při posudcích vyskytly. Dvojitým kliknutím na příslušný řádek tabulky otevřete detaily posouzení. V pravé části dialogu se zobrazí vzorce pro posouzení a pomocí
se zobrazí výpočet s mezikroky.
zobrazí pouze kritérium posouzení.
Návrhový poměr sady prutů
Tabulka zobrazuje výsledky posouzení v kategorii "Posouzení na prutech" seřazené podle různých kritérií. V sekci „Posouzení po sadách prutů“ se mimo jiné zobrazí, jaké výsledky posouzení pro průvlak byly spočítány.
Grafické zobrazení posudků

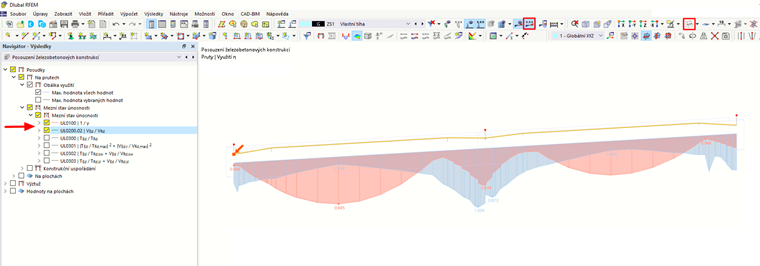

V navigátoru "Výsledky" je možné návrhové poměry konstrukce zobrazit také graficky. Můžeme tak například uvažovat pouze nosník s výsledky posouzení mezního stavu únosnosti. Například „UL0100.00“ znamená posouzení únosnosti průřezu podle EN 1992-1-1, 6.1 a „UL0200.02“ pro posouzení smykové síly podle EN 1992-1-1, 6.2.
V programu RFEM je možné zobrazit grafiku jako transparentní, drátový model nebo objemový model. Mezi možnostmi se přepíná tlačítkem
.

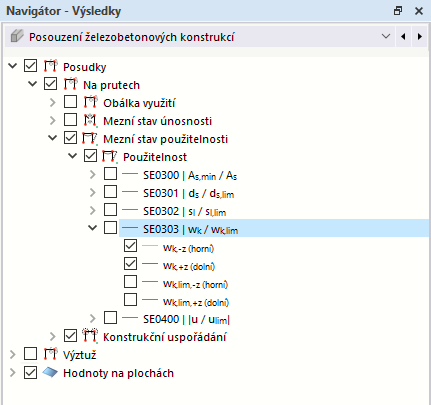

V rámci jednotlivých posouzení lze zobrazit další specifické detaily, jako jsou extrémní hodnoty nebo například skutečné dolní a horní šířky trhlin.
