Definizione dei vincoli esterni dei nodi

Questa sezione mostra come creare i vincoli esterni dei nodi per i quattro nodi d'angolo del ponte. Un vincolo esterno può essere assegnato a un nodo utilizzando il pulsante . Questo viene creato tramite .

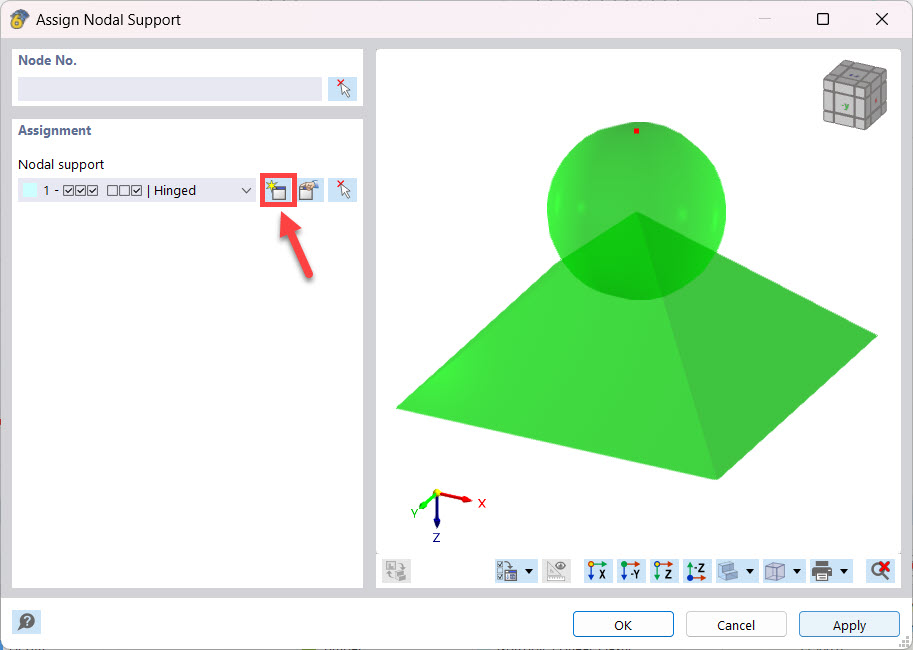

03 Assegna il vincolo esterno del nodo

Per il nodo 1, è selezionata la conservazione di tutte le opzioni di spostamento traslazionale.

04 Supporto del nodo al nodo 1

Il nodo 2 è supportato nelle direzioni X e Z.

05 Supporto del nodo al nodo 2

06 Supporto ai nodi 1 e 2

I vincoli esterni dei nodi per i nodi 3 e 4 possono essere generati allo stesso modo. Il nodo 3 è supportato nelle direzioni Y e Z e il nodo 4 solo nella direzione Z.

07 Supporto ai nodi 3 e 4

La modellazione del ponte di travatura reticolare in RSTAB 9 è ora completa.
