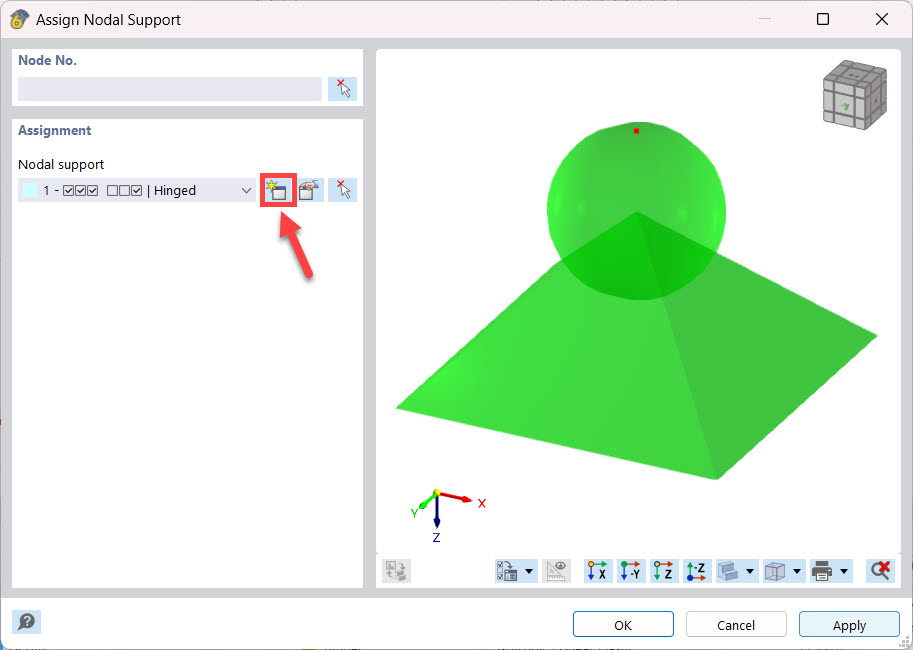

Dans cette partie, nous vous expliquons comment créer des appuis nodaux pour les quatre nœuds d'angle du pont. Cliquez sur le bouton
pour assigner un appui à un nœud. Celui-ci est créé via
.

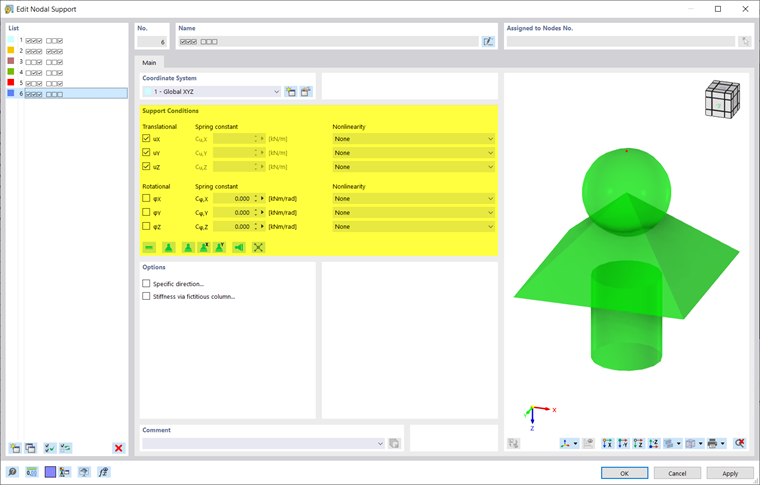

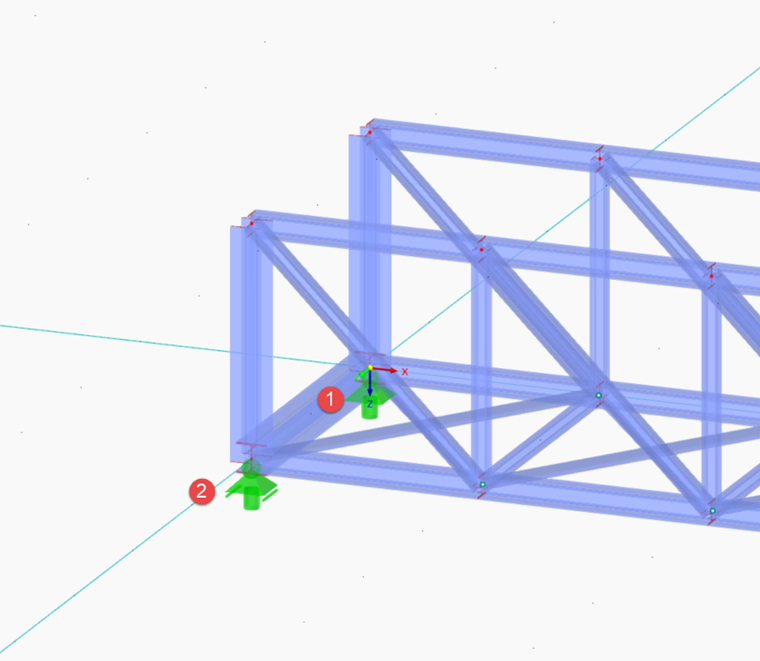

Pour le nœud 1, sélectionnez un appui encastré pour toutes les options de déplacement en translation.
Le nœud 2 est supporté dans les directions X et Z.

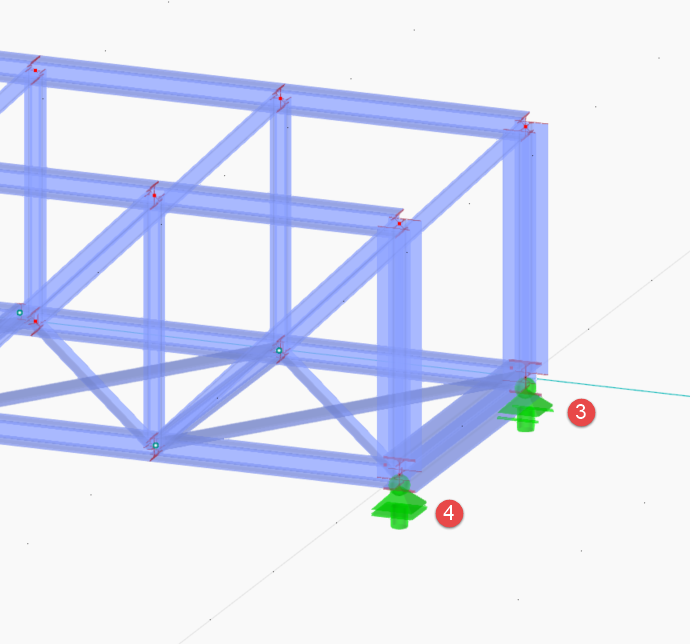

Les appuis nodaux pour les nœuds 3 et 4 peuvent être générés de la même manière. Le nœud 3 est supporté dans les directions Y et Z et le nœud 4 uniquement dans la direction Z.
La modélisation du pont en treillis dans RSTAB 9 est maintenant terminée.
