Definiowanie podpór węzłowych

W tej sekcji pokazano, jak utworzyć podpory węzłowe dla czterech węzłów narożnych mostu. Za pomocą przycisku można przypisać podporę do węzła. Jest on tworzony przez .

03 Przypisz podporę węzłową

Dla węzła 1 wybrane jest zachowanie wszystkich opcji przemieszczenia translacyjnego.

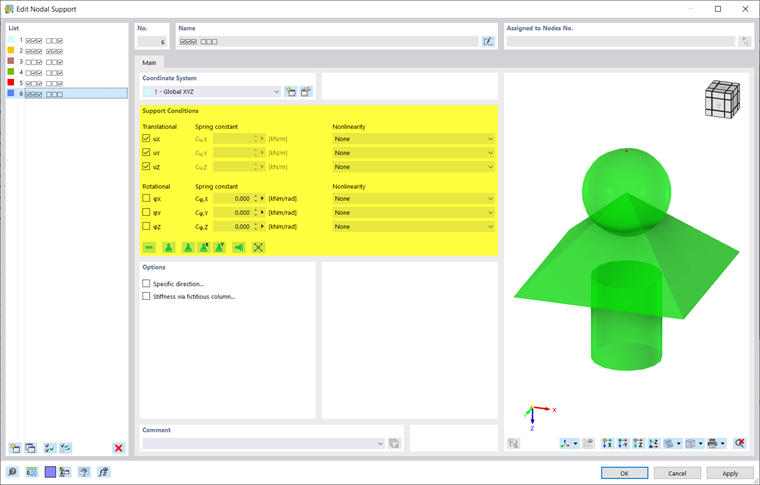

04 Podpora węzłowa w węźle 1

Węzeł 2 jest podparty w kierunkach X i Z.

05 Podpora węzłowa w węźle 2

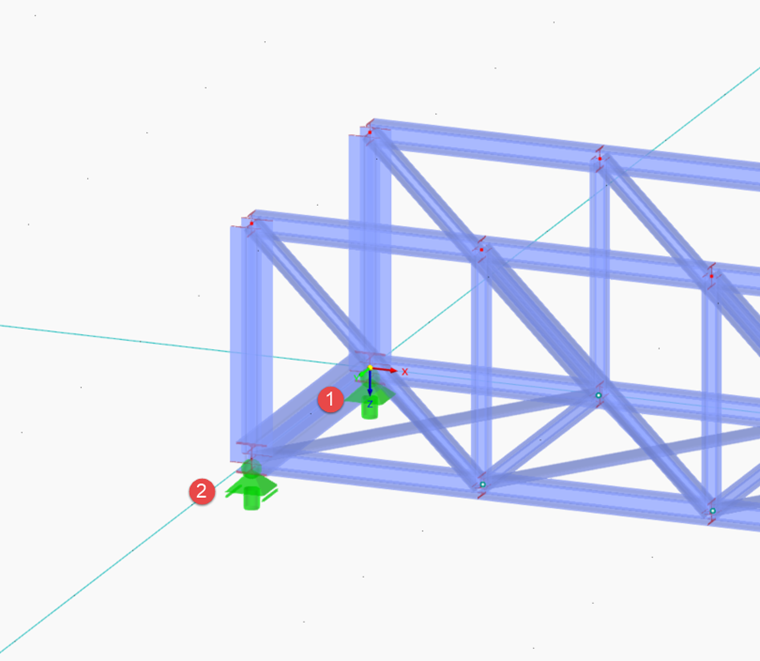

06 Podpora w węzłach 1 i 2

Podpory węzłowe dla węzłów 3 i 4 można wygenerować w ten sam sposób. Węzeł 3 jest podparty w kierunkach Y i Z, a węzeł 4 tylko w kierunku Z.

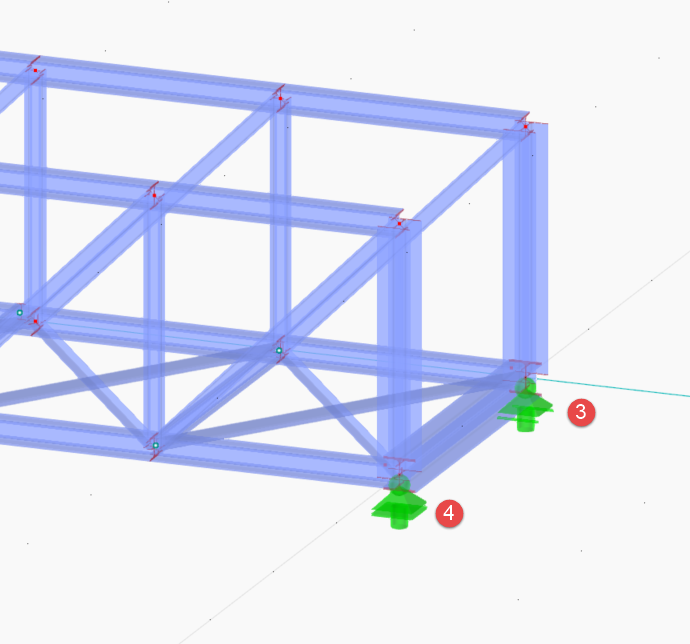

07 Podpora w węzłach 3 i 4

Modelowanie mostu kratownicowego w programie RSTAB 9 zostało zakończone.
