In questa sezione, tutte le sezioni trasversali necessarie per le parti strutturali del ponte di travatura reticolare sono definite insieme al loro materiale.
Nel menu contestuale della voce della directory 'Sezioni trasversali' nel Navigatore, è possibile scegliere di creare una nuova sezione trasversale.
In RFEM 6 e RSTAB 9, è possibile utilizzare le sezioni trasversali memorizzate nella libreria delle sezioni trasversali. È possibile aprire la libreria utilizzando il pulsante
nella sezione di dialogo 'Nome' e filtrarla in base a una sezione trasversale specifica. In alternativa, è possibile inserire il nome della sezione trasversale nel campo 'Nome' e cercare la sezione trasversale corrispondente.

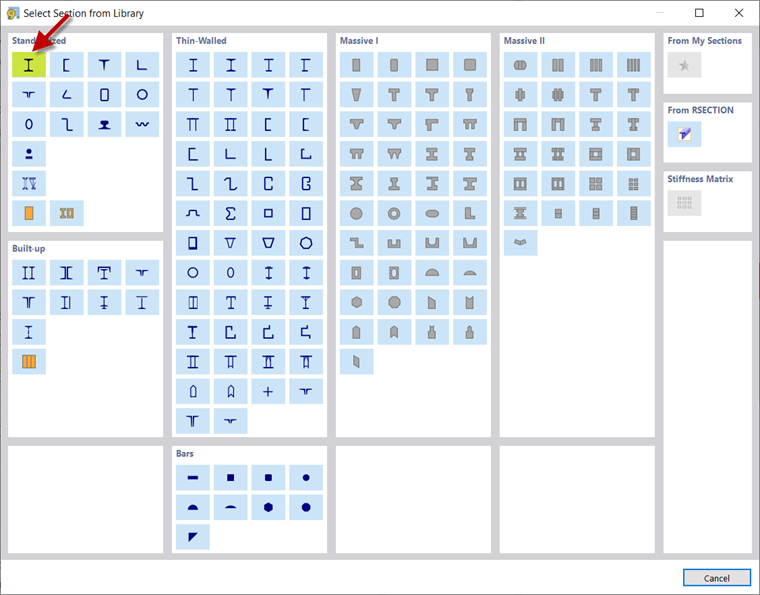

Per la sezione trasversale delle corde , selezionare un HEB 140 nella libreria delle sezioni trasversali tramite le sezioni a I. Il filtraggio per regione dell'Unione Europea semplifica la ricerca.
Per assegnare un materiale alla sezione trasversale, aprire la libreria dei materiali (4). Qui si seleziona un S355. Questo acciaio è utilizzato per tutte le parti strutturali.

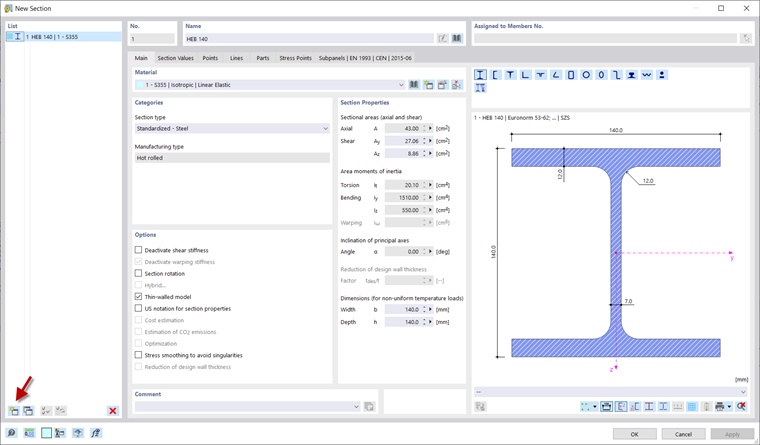

Con 'OK' si conferma il materiale e la sezione trasversale e con
è possibile aggiungere un'altra sezione trasversale.

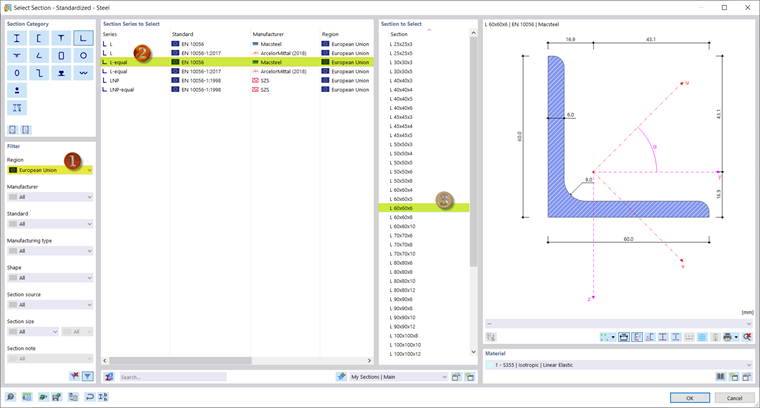

Per i montanti e le diagonali , in questo webinar viene selezionato un HEA 100 secondo DIN 1025-3, che è possibile definire in modo identico alla sezione trasversale delle corde. La sezione trasversale delle traverse è un IPE 100 e per la sezione trasversale degli incroci si seleziona un profilo angolare con le dimensioni 60x60x6 .
Un HEB 200 è previsto come sezione trasversale per i telai trasversali.
Ora hai definito tutte le sezioni trasversali e puoi continuare ad entrare nella struttura.
