Combina i casi di carico

Azioni

Dopo aver creato i casi di carico, nella scheda "Azioni" è possibile specificare se i casi di carico di una determinata categoria di azioni possono verificarsi contemporaneamente o singolarmente. Ad esempio, la categoria Vento è impostata su "Individualmente".

Situazioni di progetto

Questo webinar si occupa solo dello SLU e delle situazioni di progettazione SLS caratteristiche. Pertanto, è possibile eliminare le altre due situazioni di progetto nella scheda "Situazioni di progetto".

Per considerare la dipendenza di entrambi i casi di carico in SLU , attivare i " casi di carico inclusivi/esclusivi ". Nella scheda "Casi di carico esclusivi", è possibile specificare che due casi di carico si escludono a vicenda, come il marciapiede (LC4) e i cavi sul lato destro del ponte (LC3) in questo esempio. È anche possibile specificare il
"Casi di carico inclusivi", che indica che un caso di carico può verificarsi solo se si verifica un determinato altro caso di carico. Per l'esempio considerato, definire che i cavi a destra (LC3) dovrebbero essere presi in considerazione solo se ci sono anche i cavi sul lato sinistro del ponte (LC2).

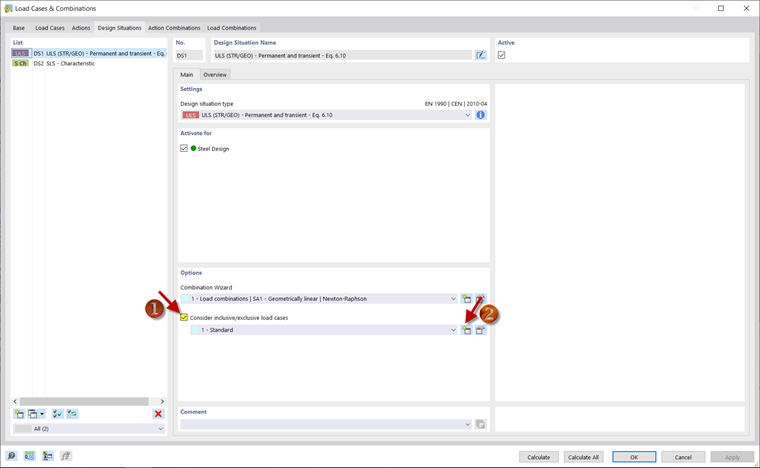

Attiva casi di carico interdipendenti

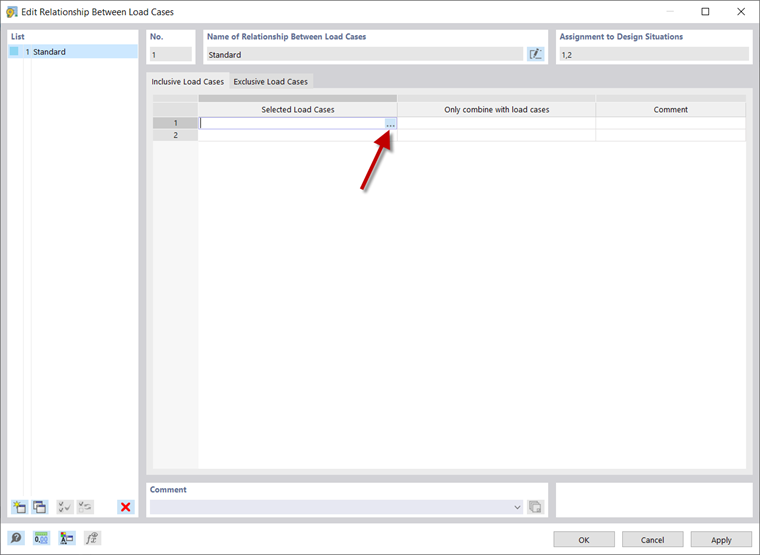

Seleziona il caso di carico dipendente

Utilizzando la procedura guidata di combinazione , è possibile sovrapporre i casi di carico secondo la norma. Premere per aprire le impostazioni della procedura guidata di combinazione, dove è possibile attivare il calcolo secondo lineare-statico l'analisi e l'analisi di stabilità. Ci sono anche le opzioni per le imperfezioni, le modifiche strutturali e le opzioni standard che non sono spiegate in questo manuale. Ulteriori informazioni sono disponibili qui.

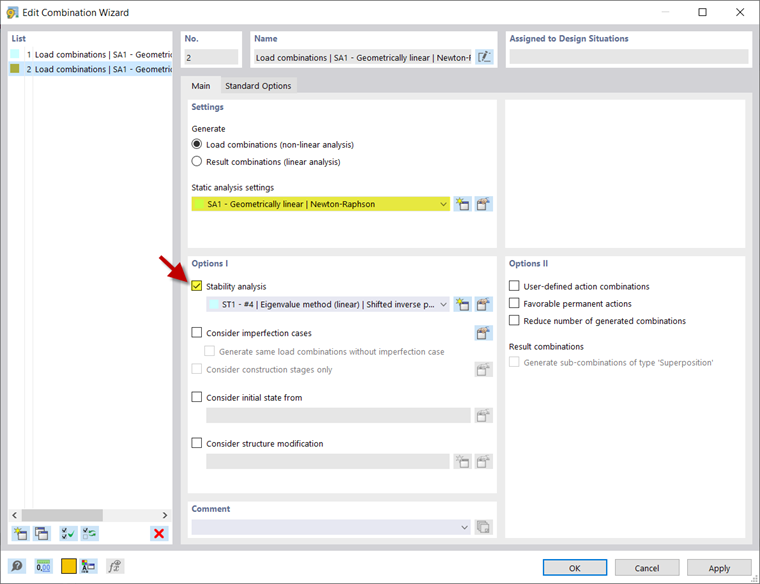

Modifica creazioni guidate di compinazioni

Per SLS , è possibile disattivare l'analisi di stabilità e attivare i casi di carico inclusivo/esclusivo allo stesso modo.

Combinazioni di azioni e carichi

Tutte le combinazioni generate automaticamente possono essere visualizzate nelle schede Azione e Combinazioni di carico ed è possibile aggiungere ulteriori combinazioni di carico, se necessario. Le azioni/casi di carico della combinazione considerata sono elencate in "Assegnazione".

Fare clic su "OK" per confermare l'immissione dei casi di carico e delle combinazioni.
