Eksport z Revit do RFEM jest uruchamiany za pomocą przycisku
Eksportuj model na wstążce Revit (patrz rysunek
Add-In na wstążce Revit
).
W oknie dialogowym można określić niektóre ustawienia, które są ważne dla transferu danych do RFEM. To okno dialogowe składa się z dwóch zakładek.

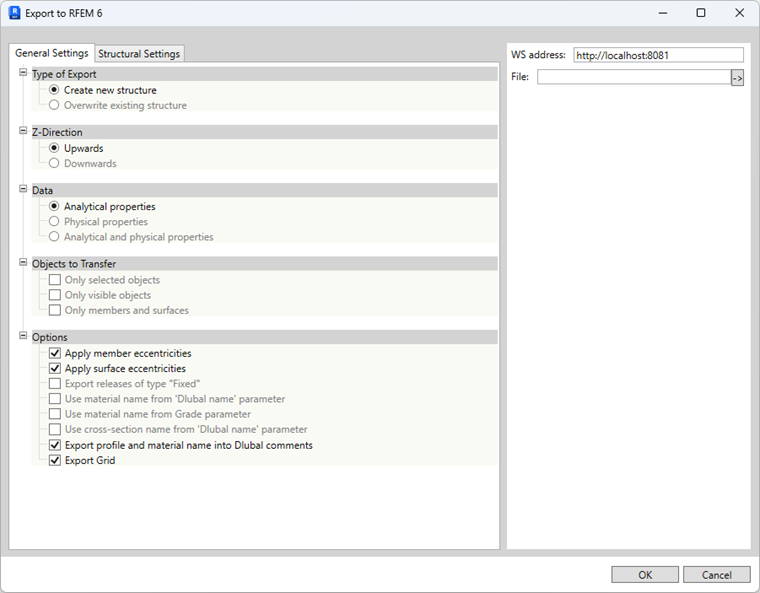

Ustawienia ogólne
W zakładce 'Ustawienia ogólne' dokonuje się podstawowych ustawień dla eksportu danych.
Typ eksportu
Wybierz, czy podczas eksportu do RFEM chcesz Utworzyć nową konstrukcję, czy Nadpisać istniejącą konstrukcję.
Dla nowo tworzonego modelu można wybrać szablon modelu w RFEM. W tym celu należy podać ścieżkę pliku szablonu modelu RFEM (pliku *.ft6) w polu Plik: po prawej stronie okna dialogowego eksportu.
Kierunek Z
Tutaj można określić, jak globalna oś Z ma być zorientowana w modelu RFEM.
Dane

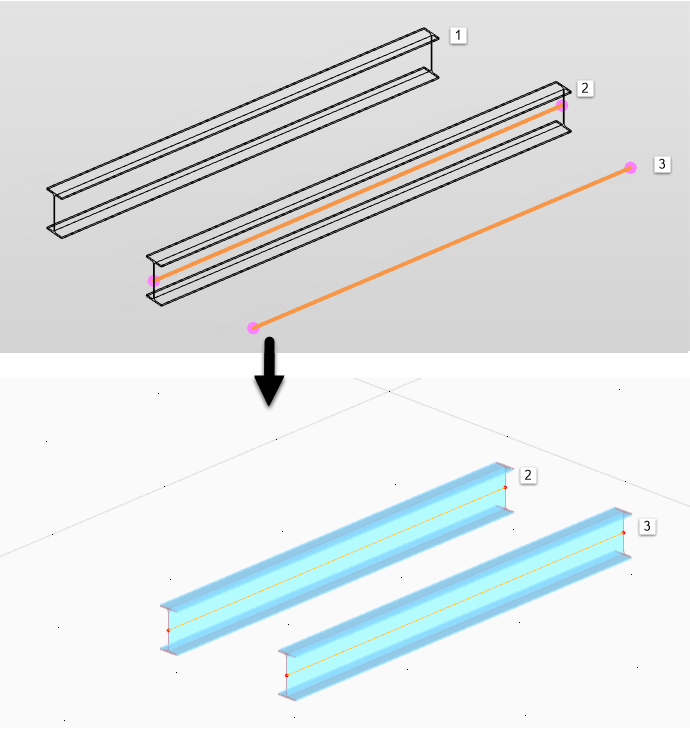

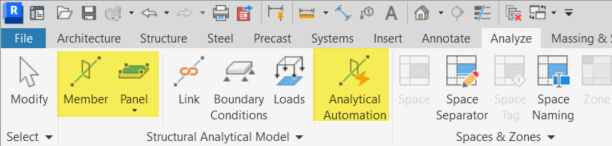

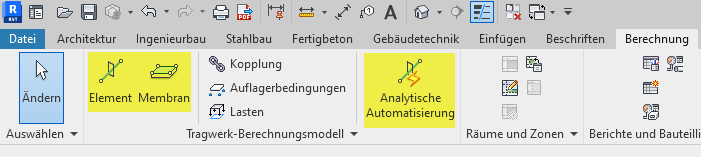

Podczas modelowania w Revit generowane są ogólnie elementy fizyczne. Do eksportu do RFEM potrzebny jest model analityczny. Analityczny model obliczeniowy może być generowany automatycznie w Revit. Za pomocą typu modelu można określić, czy eksportowane mają być właściwości analityczne i/lub fizyczne.

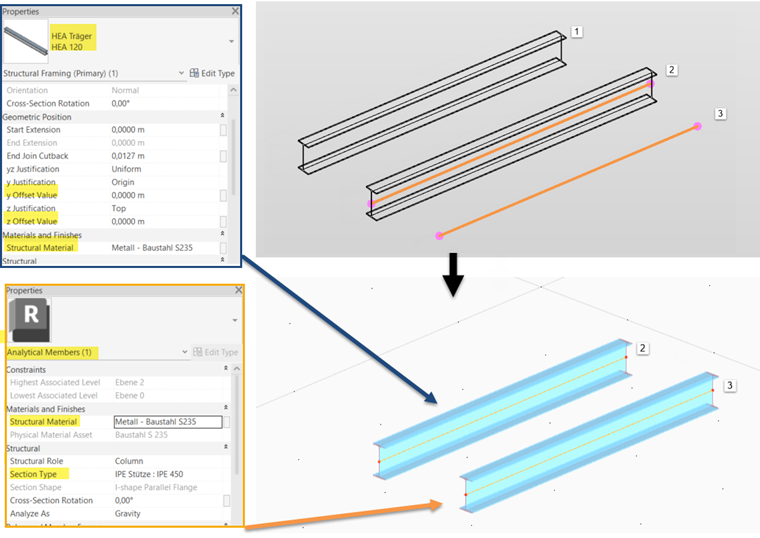

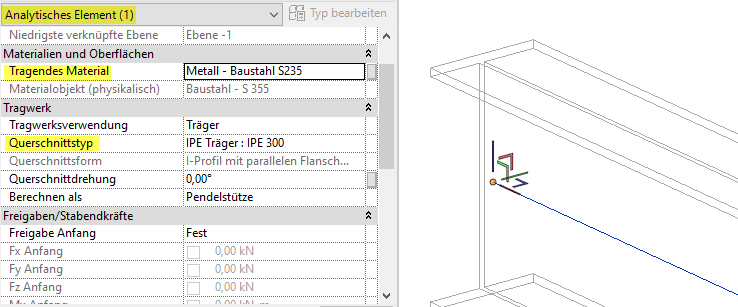

W przypadku eksportu Właściwości analitycznych przesyłane są wszystkie obiekty, dla których zdefiniowano model analityczny. Eksportowane są również elementy analityczne bez powiązanego elementu fizycznego. Informacje o materiale i przekroju są odczytywane z elementów analitycznych. Mimośrody z właściwości fizycznych nie są uwzględniane.

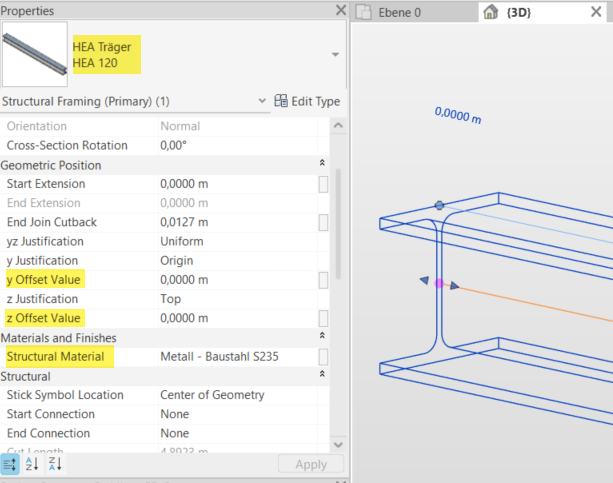

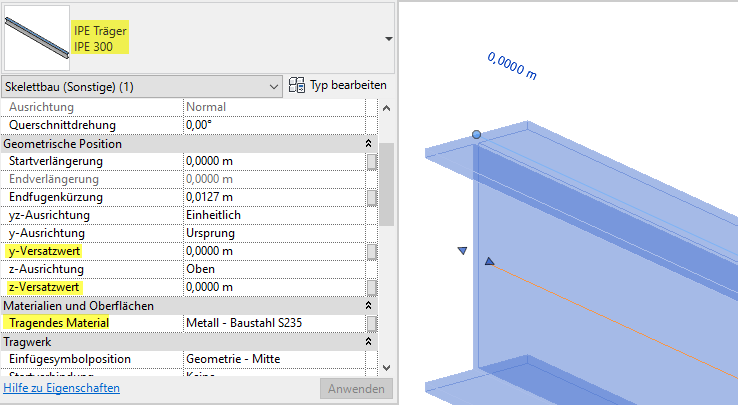

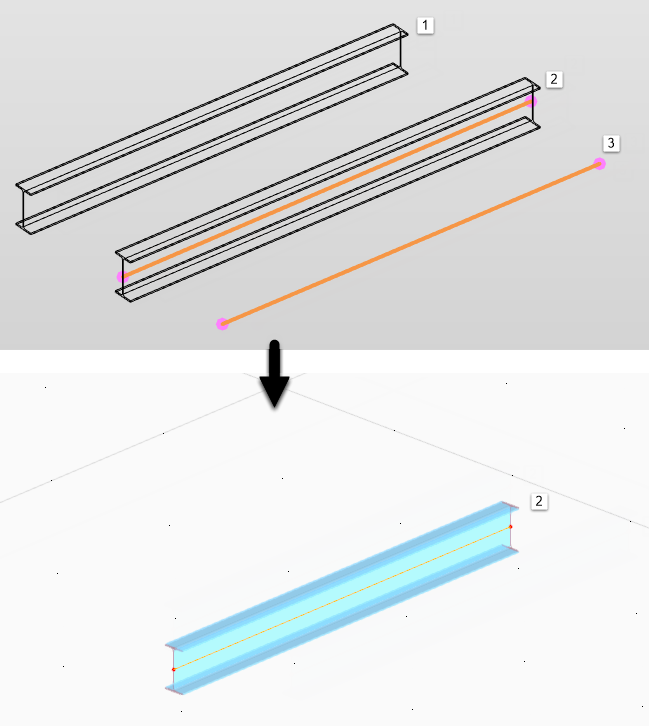

W przypadku eksportu Właściwości fizycznych przesyłane są tylko te obiekty analityczne, które są powiązane z elementem fizycznym. Informacje o materiale i przekroju są odczytywane z elementów fizycznych. Dzięki temu można również uwzględnić mimośrody z modelu fizycznego.

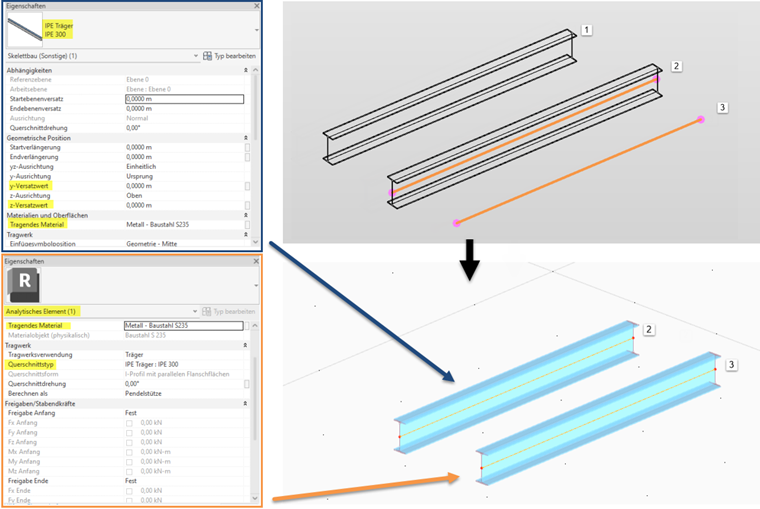

W przypadku eksportu Właściwości analitycznych i fizycznych przesyłane są te same obiekty, co przy eksporcie właściwości analitycznych – z tą różnicą, że dla wszystkich elementów analitycznych powiązanych z modelem fizycznym, informacje o materiale i przekroju są przejmowane z modelu fizycznego. Dzięki temu można również uwzględnić mimośrody z modelu fizycznego.
Obiekty do przesłania
Ta sekcja umożliwia eksport tylko podsystemu. Obiektami do przesłania można sterować w Revit za pomocą wyborów lub widoczności.
Przy opcji Tylko pręty i powierzchnie eksportowane są tylko główne obiekty (belki, słupy, stropy). Przeguby lub definicje podpór nie są uwzględniane. Ewentualna niekompletna lub nieprawidłowa definicja w Revit jest w ten sposób ignorowana.
Opcje
Za pomocą pól wyboru Uwzględnij mimośród pręta i Uwzględnij mimośród powierzchni można kontrolować, czy mimośrody mają być automatycznie tworzone w modelu RFEM. Wynikają one z odsunięcia linii lub powierzchni analitycznej od środka ciężkości obiektu fizycznego w Revit.
Jeśli wybierzesz opcję Eksportuj przeguby prętowe bez stopnia swobody, RFEM utworzy "puste" przeguby na wszystkich prętach RFEM, które nie otrzymały konkretnych informacji o przegubie z Revit. Pręty są wówczas połączone sztywno.
Za pomocą opcji Użyj nazwy przekroju z parametru 'Dlubal-Name' konwersja przekroju odbywa się za pomocą zdefiniowanych parametrów Dlubal.
Eksportuj profil i opis materiału do komentarza Dlubal dokumentuje nazwy materiałów lub przekrojów użytych w Revit w odpowiednich komentarzach RFEM.
Zdefiniowany raster w Revit można przesłać do RFEM za pomocą opcji Eksportuj raster.

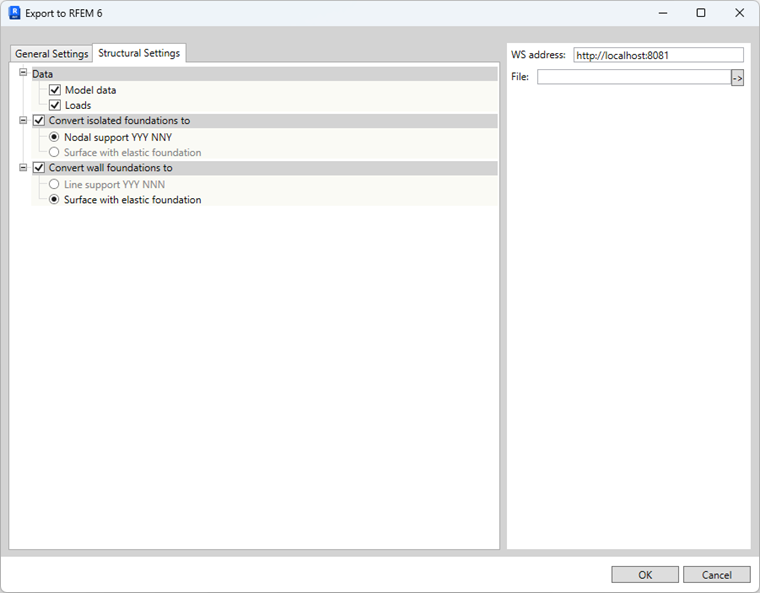

Ustawienia konstrukcji
W zakładce Ustawienia konstrukcji można określić, w jaki sposób obiekty fundamentów z Revit mają być przekazywane do RFEM.
Fundamenty
W RFEM nie ma specyficznych obiektów fundamentów, a jedynie proste podpory. Obiekty typu Stopa fundamentowa lub Fundament ścianowy mogą być tworzone w RFEM jako podpory przegubowe węzłowe lub liniowe, albo jako powierzchnie na podłożu sprężystym.
Sztywności sprężyste podłoża sprężystego są wstępnie ustawione na wartościach domyślnych. Dostosuj wartości w modelu RFEM. Również wymiary powierzchni są wstępnie zdefiniowane i zazwyczaj muszą być dostosowane do warunków geometrycznych.
Obciążenia

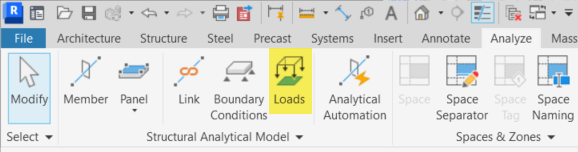

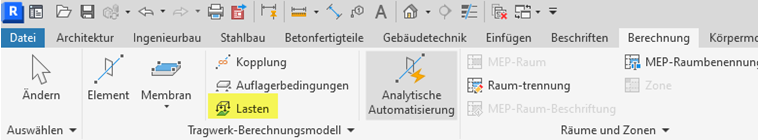

Jeśli ustawienie konstrukcji Obciążenie jest aktywne, zdefiniowane w Revit obciążenia pojedyncze, obciążenia liniowe i obciążenia powierzchniowe są eksportowane do RFEM.

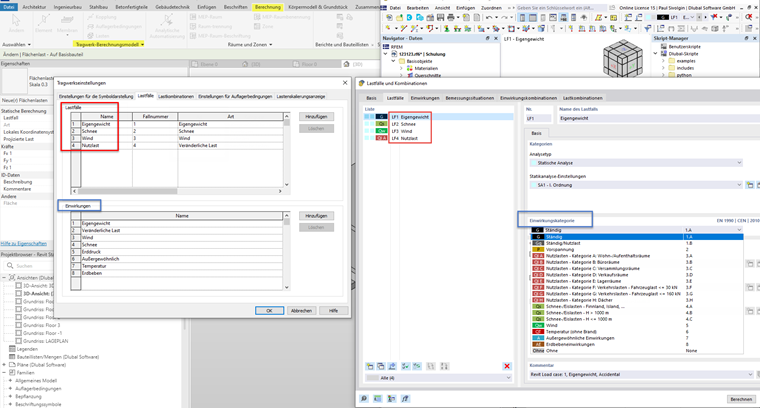

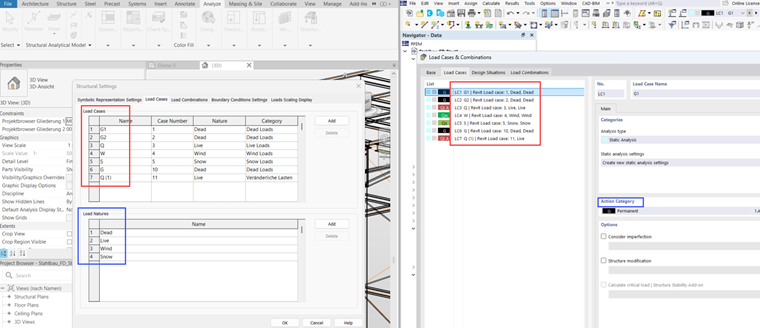

Przypadki obciążenia z Revit są również przesyłane, a grupy oddziaływań są konwertowane na odpowiednie kategorie oddziaływań w RFEM. Niestandardowe grupy oddziaływań można dodać w pliku ActionCategoryConfig w następującej ścieżce:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
