Export z Revit do RFEM se spouští pomocí tlačítka
Exportovat model na pásu karet Revit (viz obrázek
Doplněk na pásu karet Revit
).

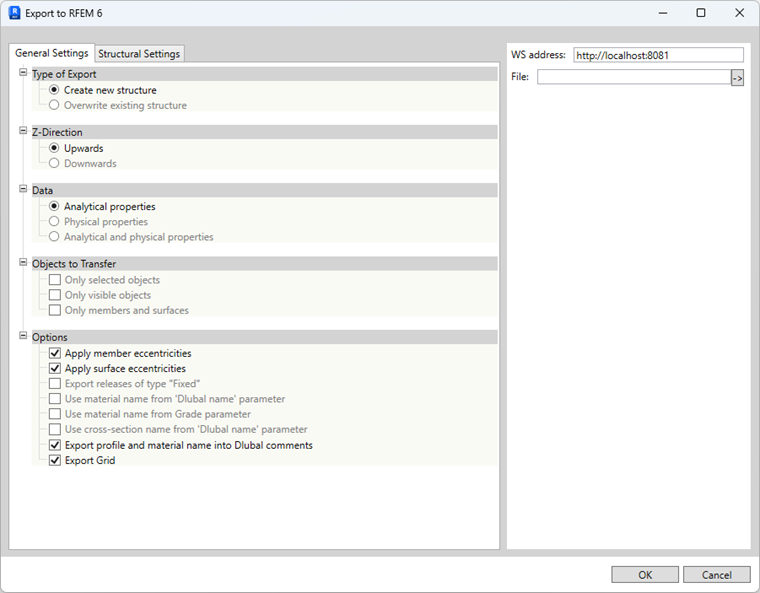

V dialogu můžete provést některá nastavení, která jsou důležitá pro přenos dat do RFEM. Tento dialog se skládá ze dvou záložek.
Obecná nastavení
V záložce 'Obecná nastavení' provedete základní nastavení pro export dat.
Typ exportu
Vyberte, zda chcete při exportu do RFEM Vytvořit novou konstrukci nebo Přepsat existující konstrukci.
Pro nově vytvořený model lze v RFEM použít šablonu modelu. Za tímto účelem je třeba zadat cestu k souboru šablony modelu RFEM (*.ft6 soubor) do vstupního pole Soubor: na pravé straně exportního dialogu.
Směr Z
Zde můžete určit, jak má být orientována globální osa Z v modelu RFEM.
Data

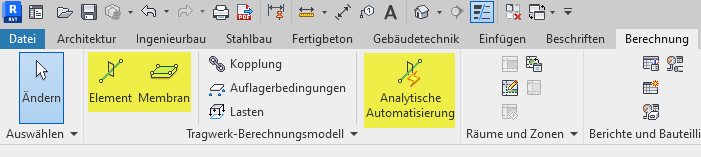

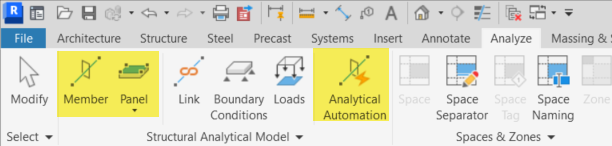

Při modelování v Revit se obecně vytvářejí fyzikální elementy. Pro export do RFEM je vyžadován analytický model. Analytické výpočetní model lze v Revit generovat automaticky. Pomocí typu modelu můžete určit, zda se mají exportovat analytické a/nebo fyzikální vlastnosti.

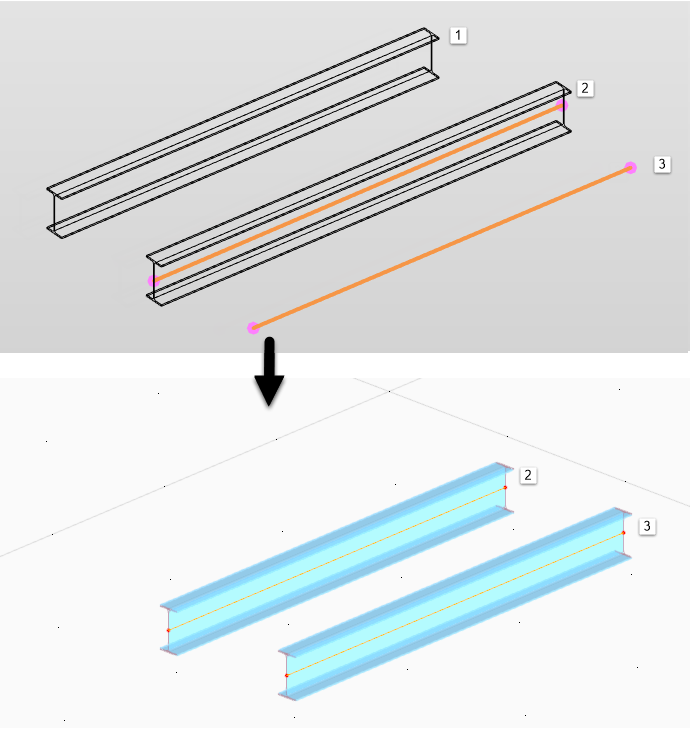

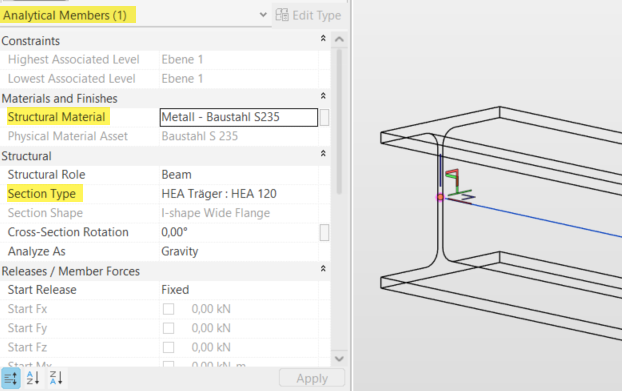

Pokud exportujete Analytické vlastnosti, přenesou se všechny objekty, pro které je uložen analytický model. Exportují se také analytické elementy bez příslušného fyzikálního elementu. Informace o materiálu a průřezu jsou načteny z analytických elementů. Excentricity z fyzikálních vlastností nejsou převzaty.

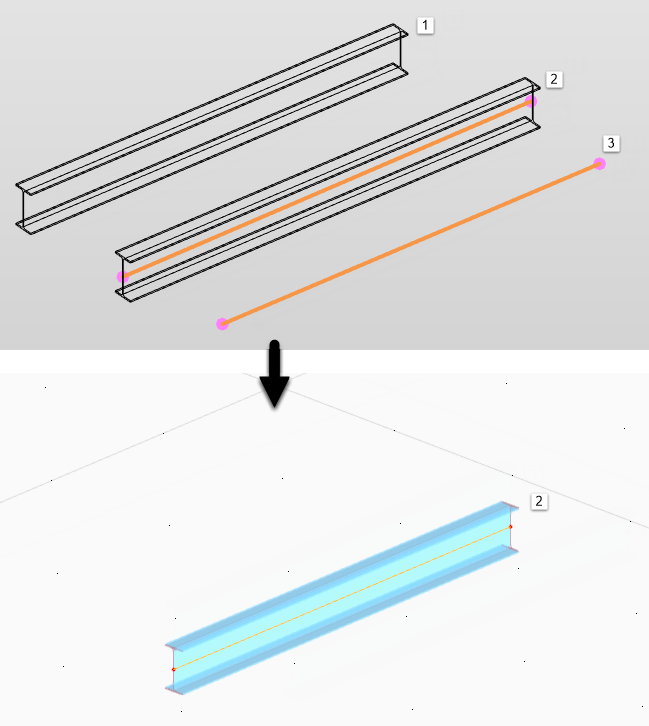

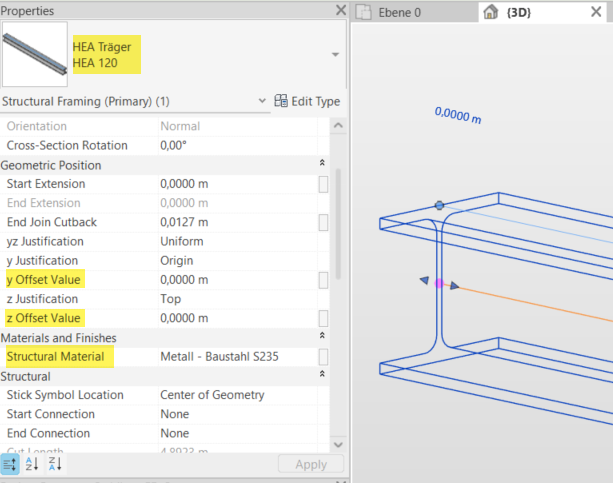

Pokud exportujete Fyzikální vlastnosti, přenesou se pouze ty analytické objekty, které jsou propojeny s fyzikálním elementem. Informace o materiálu a průřezu jsou načteny z fyzikálních elementů. Tímto způsobem lze zohlednit i excentricity z fyzikálního modelu.

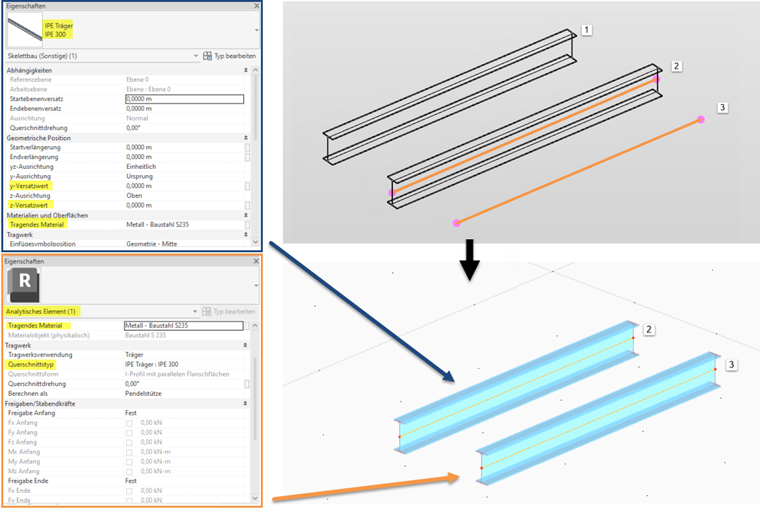

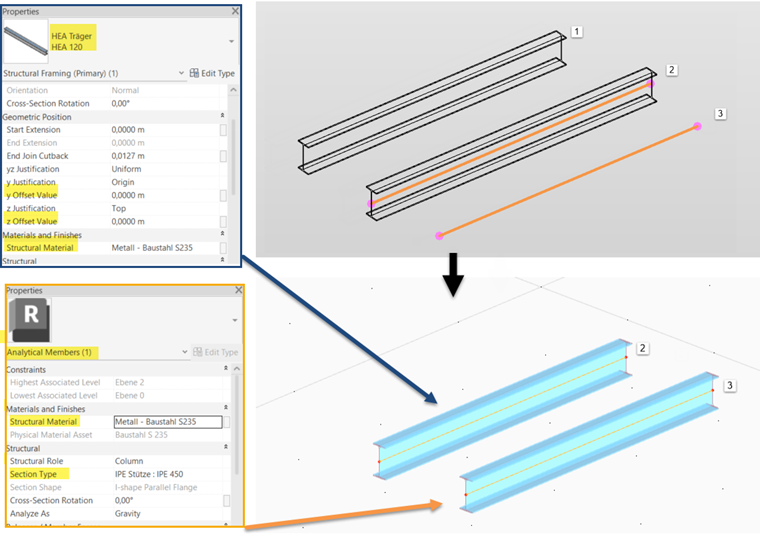

Pokud jsou exportovány Analytické a fyzikální vlastnosti, jsou předány stejné objekty jako při exportu analytických vlastností – s tím rozdílem, že pro všechny analytické elementy, které jsou propojeny s fyzikálním modelem, jsou informace o materiálu a průřezu převzaty z fyzikálního modelu. Tímto způsobem lze rovněž zohlednit excentricity z fyzikálního modelu.
Objekty k přenosu
Tato část nabízí možnost exportovat pouze dílčí systém. Objekty k přenosu můžete v Revit řídit pomocí výběrů nebo viditelností.
Při volbě Pouze pruty a plochy se exportují pouze hlavní objekty (nosníky, sloupy, desky). Klouby nebo definice podpor nejsou zohledněny. Případná neúplná nebo nesprávná definice v Revit je tak ignorována.
Možnosti
Pomocí zaškrtávacích políček Zohlednit excentricity prutů a Zohlednit excentricity ploch můžete určit, zda se mají v modelu RFEM automaticky vytvořit excentricity. Ty vyplývají z odsazení analytické linie nebo plochy vůči těžišti fyzikálního objektu v Revit.
Pokud zvolíte Exportovat klouby na koncích prutů bez stupňů volnosti, vytvoří RFEM "prázdné" klouby na všech prutech RFEM, které z Revit neobdržely specifickou informaci o kloubu. Pruty jsou tak pevně spojeny.
S volbou Použít název průřezu z parametru 'Dlubal-Název' probíhá konverze průřezů prostřednictvím definovaných parametrů Dlubal.
Exportovat označení profilu a materiálu do komentáře Dlubal dokumentuje názvy materiálů nebo průřezů použité v Revit v příslušných komentářích RFEM.
Definovaný rastr v Revit lze přenést do RFEM pomocí volby Exportovat rastr.
Nastavení konstrukce
V záložce Nastavení konstrukce můžete určit, jak mají být základové objekty z Revit předány do RFEM.
Základy
V RFEM neexistují žádné specifické základové objekty, ale pouze jednoduché podpory. Objekty typu Základová patka nebo Základový pás lze v RFEM vytvořit buď jako kloubové uzlové podpory nebo liniové podpory, nebo jako plochy s elastickým základem.
Tuhosti pružin elastického základu jsou přednastaveny na standardní hodnoty. Upravte hodnoty v modelu RFEM. Také rozměry ploch jsou přednastaveny a je zpravidla nutné je přizpůsobit geometrickým podmínkám.
Zatížení
Pokud je aktivováno nastavení konstrukce Zatížení, exportují se osamělá zatížení, liniová zatížení a plošná zatížení definovaná v Revit do RFEM.

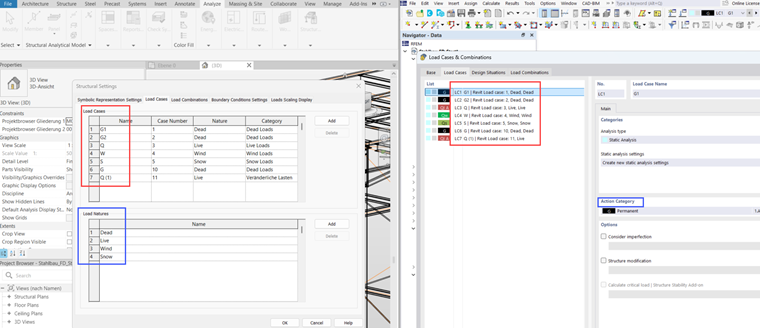

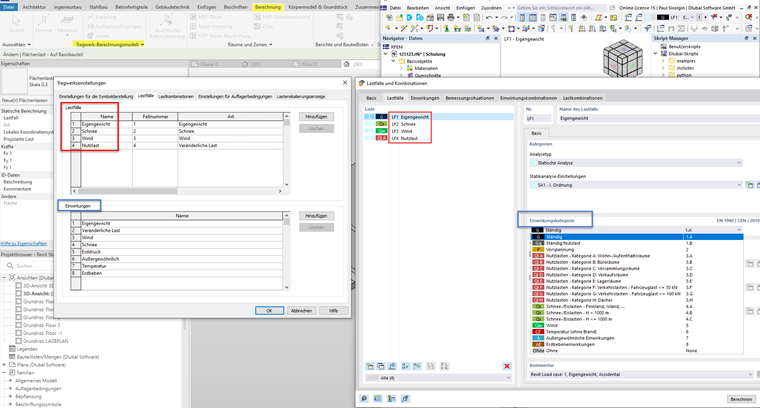

Rovněž jsou přeneseny zatěžovací stavy z Revit a skupiny účinků jsou konvertovány do odpovídajících kategorií účinku v RFEM. Uživatelsky definované skupiny účinků lze doplnit v souboru ActionCategoryConfig v následujícím umístění:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
