L'esportazione da Revit a RFEM viene avviata tramite il pulsante
Esporta modello nella barra multifunzione di Revit (vedere immagine
Add-In nella barra multifunzione di Revit
).
In una finestra di dialogo è possibile definire alcune impostazioni importanti per il trasferimento dei dati a RFEM. Questa finestra è composta da due schede.
Impostazioni generali

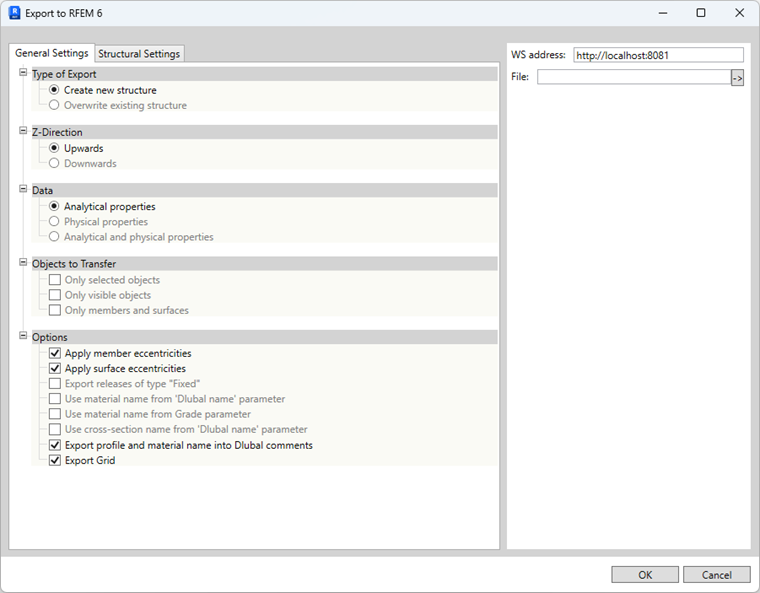

Nella scheda 'Impostazioni generali' si definiscono le impostazioni di base per l'esportazione dei dati.
Tipo di esportazione
Scegliere se durante l'esportazione in RFEM si desidera Crea nuova struttura o Sovrascrivi struttura esistente.
Per un modello appena creato è possibile utilizzare un template del modello in RFEM. A tale scopo, il percorso del file di un template del modello RFEM (file *.ft6) deve essere specificato nel campo File: sul lato destro della finestra di dialogo di esportazione.
Direzione Z
Qui è possibile definire come deve essere orientato l'asse Z globale nel modello RFEM.
Dati

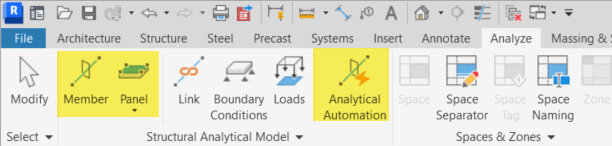

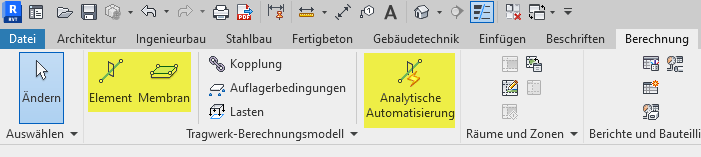

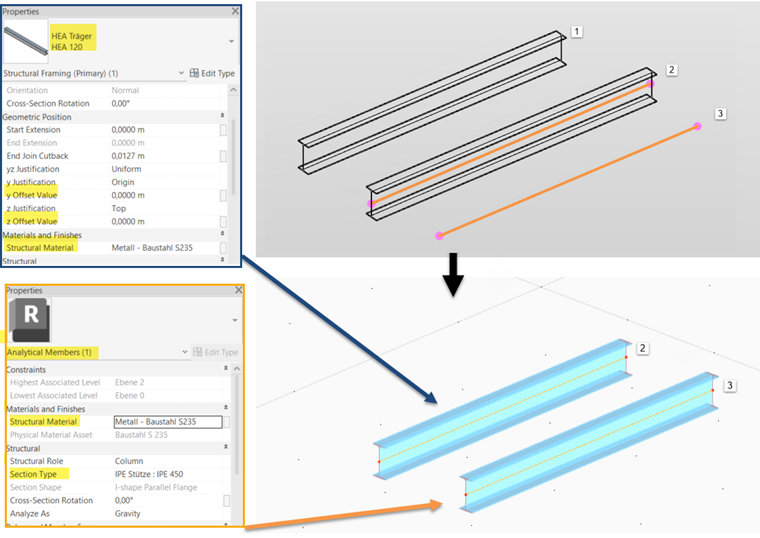

Durante la modellazione in Revit vengono generalmente creati elementi fisici. Per l'esportazione in RFEM è necessario un modello analitico. Il modello di calcolo analitico può essere generato automaticamente in Revit. Tramite il tipo di modello è possibile specificare se esportare le proprietà analitiche e/o fisiche.

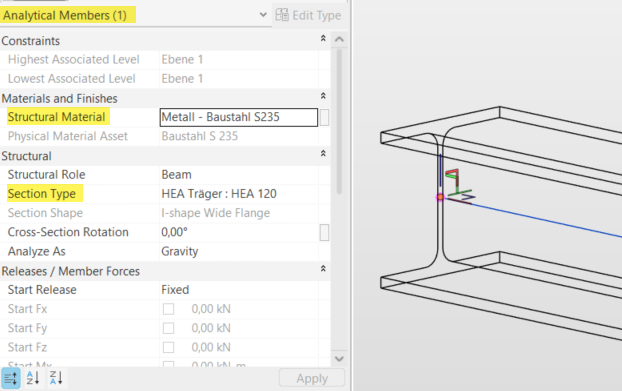

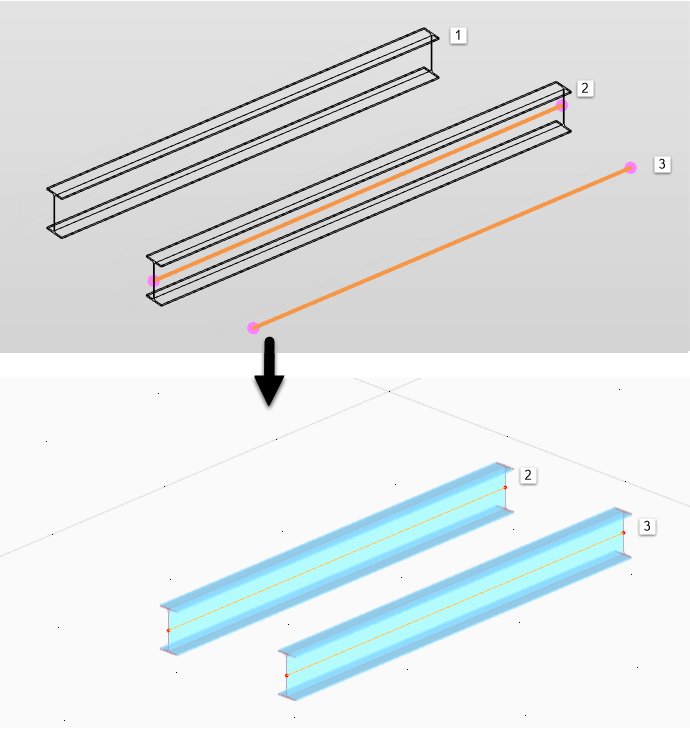

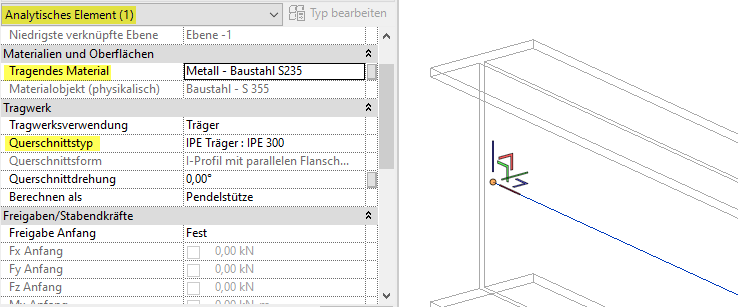

Se si esportano le Proprietà analitiche, vengono trasferiti tutti gli oggetti per i quali è stato definito un modello analitico. Vengono esportati anche gli elementi analitici senza un corrispondente elemento fisico. Le informazioni su materiale e sezione vengono lette dagli elementi analitici. Le eccentricità dalle proprietà fisiche non vengono considerate.

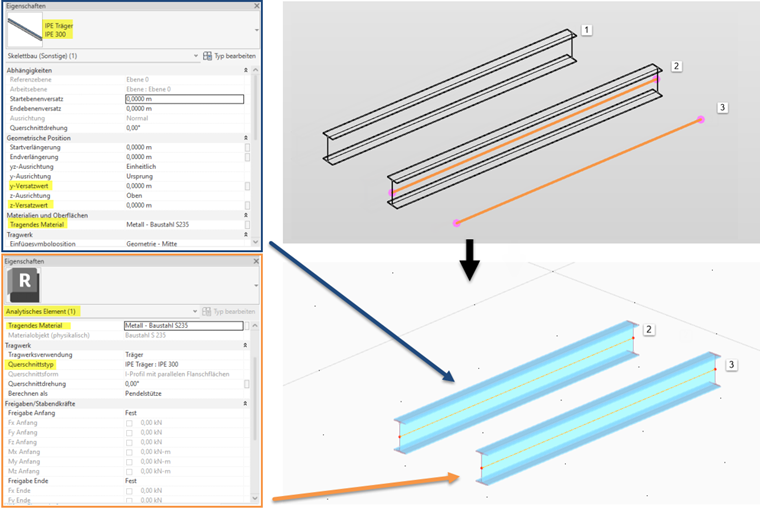

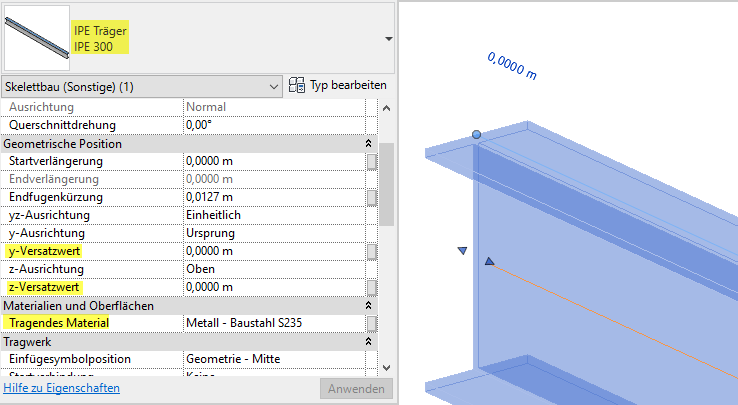

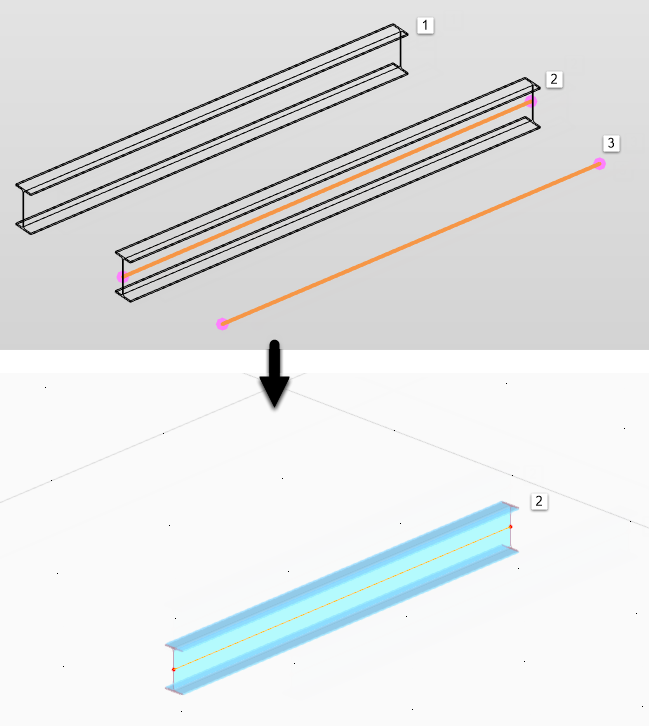

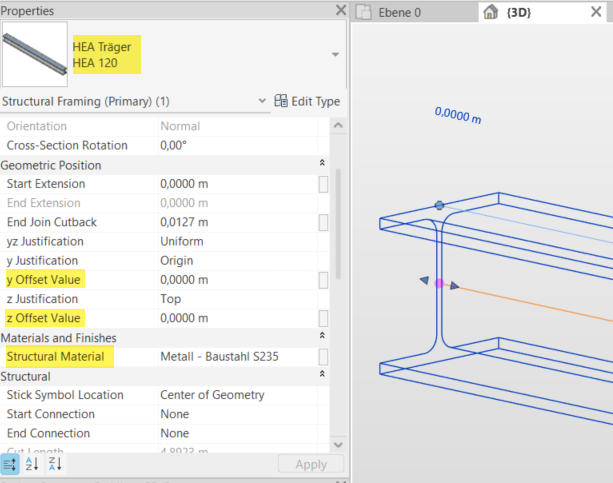

Se si esportano le Proprietà fisiche, vengono trasferiti solo gli oggetti analitici collegati a un elemento fisico. Le informazioni su materiale e sezione vengono lette dagli elementi fisici. In questo modo è possibile considerare anche le eccentricità dal modello fisico.
Se si esportano Proprietà analitiche e fisiche, vengono trasferiti gli stessi oggetti dell'esportazione delle proprietà analitiche – con la differenza che per tutti gli elementi analitici collegati a un modello fisico, le informazioni su materiale e sezione vengono prese dal modello fisico. Pertanto, è possibile considerare anche le eccentricità dal modello fisico.
Oggetti da trasferire
Questa sezione offre la possibilità di esportare solo un sottosistema. Gli oggetti da trasferire possono essere controllati in Revit tramite selezioni o visibilità.
Con l'opzione Solo aste e superfici vengono esportati solo gli oggetti principali (travi, pilastri, solai). Cerniere o definizioni del vincolo non vengono considerate. Una definizione eventualmente incompleta o non corretta in Revit viene quindi ignorata.
Opzioni
Con le caselle di controllo Considera eccentricità aste e Considera eccentricità superfici è possibile controllare se nel modello RFEM devono essere generate automaticamente le eccentricità. Queste risultano dall'offset della linea o superficie analitica rispetto al centro di gravità dell'oggetto fisico in Revit.
Se si Esporta le cerniere d'estremità dell'asta senza grado di libertà, RFEM crea cerniere "vuote" su tutte le aste RFEM che non ricevono informazioni specifiche sulla cerniera da Revit. Le aste sono quindi collegate rigidamente.
Con l'opzione Utilizza il nome della sezione dal parametro 'Nome Dlubal' la conversione della sezione avviene tramite i definiti Parametri Dlubal.
Esporta profilo e descrizione del materiale nel commento Dlubal documenta i nomi del materiale o della sezione utilizzati in Revit nei commenti RFEM associati.
La griglia definita in Revit può essere trasferita a RFEM con l'opzione Esporta la griglia
Impostazioni della struttura

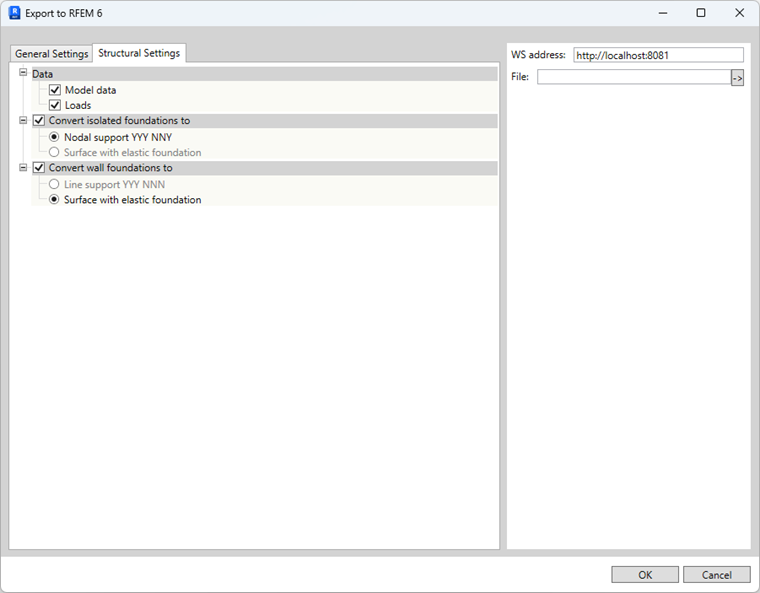

Nella scheda Impostazioni della struttura è possibile definire come devono essere trasferiti a RFEM gli oggetti di fondazione da Revit.
Fondazioni
In RFEM non esistono oggetti di fondazione specifici, ma solo vincoli semplici. Gli oggetti del tipo Plinto di fondazione o Fondazione a platea possono essere creati in RFEM come vincolo del nodo o vincolo lineare o come superfici con fondazione elastica.
Le rigidezze della molla di una fondazione elastica sono preimpostate con valori standard. Adattare i valori nel modello RFEM. Anche le dimensioni delle superfici sono preimpostate e devono essere solitamente adattate alle condizioni geometriche.
Carichi

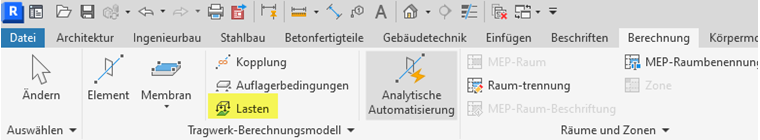

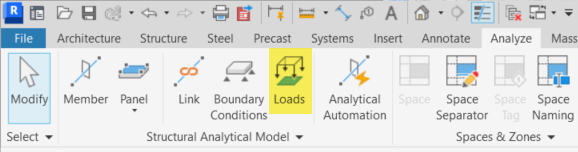

Se viene attivata l'impostazione della struttura Carico, i carichi concentrati, lineari e di superficie definiti in Revit vengono esportati in RFEM.
Allo stesso modo, i casi di carico da Revit vengono trasferiti e i gruppi di azioni convertiti nelle corrispondenti categorie d'azione in RFEM. I gruppi di azioni personalizzati possono essere aggiunti nel file ActionCategoryConfig sotto il seguente percorso:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
