L'export de Revit vers RFEM est lancé via le bouton
Exporter le modèle dans le ruban de Revit (voir l'image
Add-In dans le ruban de Revit
).

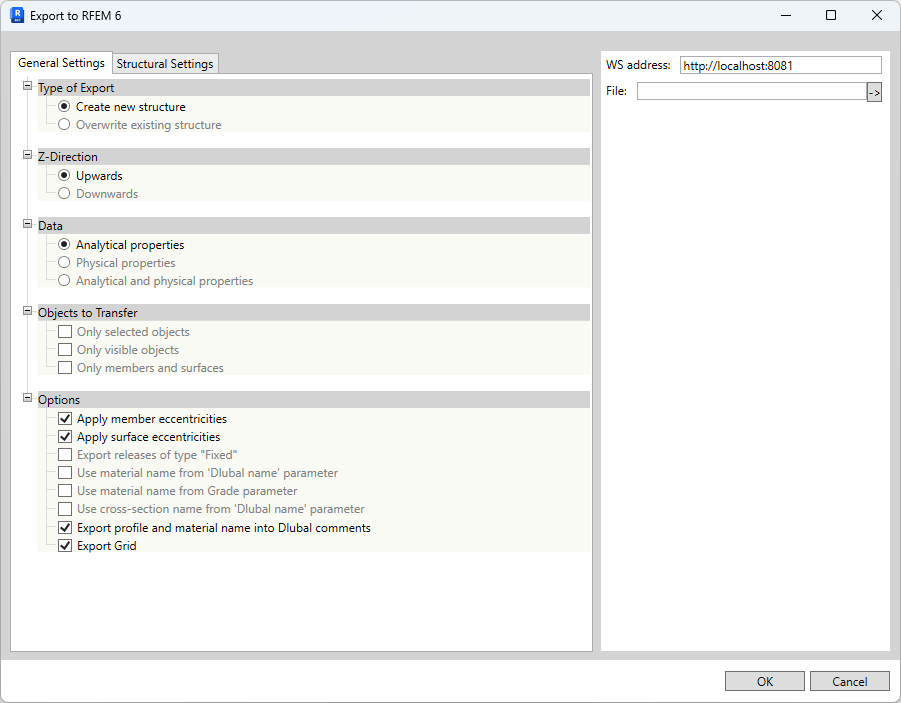

Dans une boîte de dialogue, vous pouvez définir certaines spécifications importantes pour le transfert de données vers RFEM. Cette boîte de dialogue se compose de deux onglets.
Paramètres généraux
Dans l'onglet 'Paramètres généraux', vous définissez les spécifications de base pour l'exportation des données.
Type d'exportation
Choisissez si vous souhaitez Créer une nouvelle structure ou Écraser une structure existante dans RFEM lors de l'exportation.
Pour un modèle nouvellement créé, un modèle type dans RFEM peut être utilisé. Pour cela, le chemin d'accès au fichier d'un modèle type RFEM (fichier *.ft6) doit être enregistré dans le champ Fichier : sur le côté droit de la boîte de dialogue d'exportation.
Direction Z
Vous pouvez définir ici l'orientation de l'axe Z global dans le modèle RFEM.
Donnée

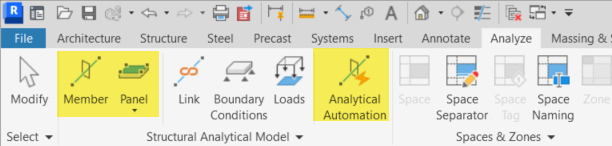

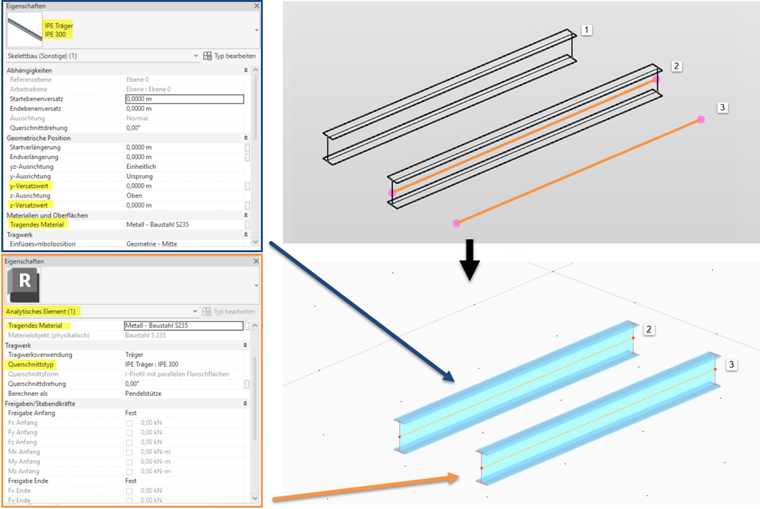

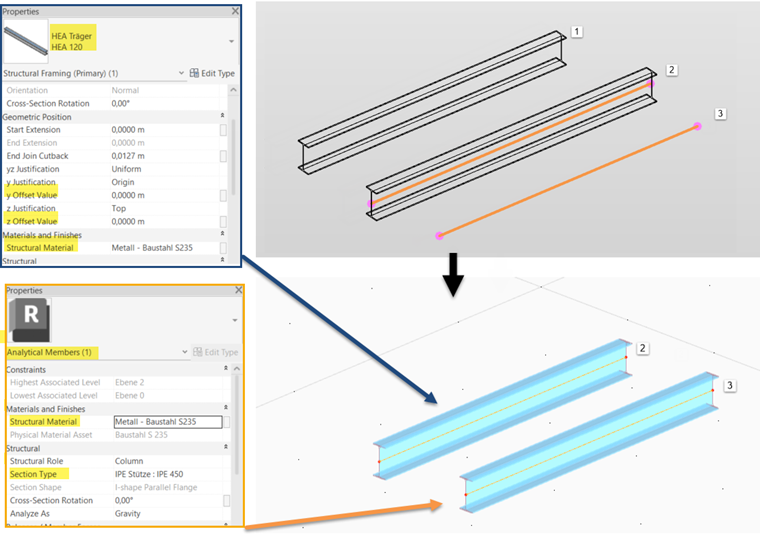

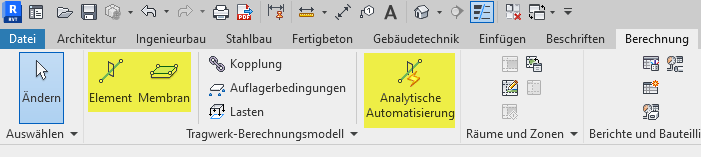

Lors de la modélisation dans Revit, des éléments physiques sont généralement créés. Pour l'export vers RFEM, un modèle analytique est nécessaire. Le modèle de calcul analytique peut être généré automatiquement dans Revit. Le type de modèle vous permet de spécifier si les propriétés analytiques et/ou physiques doivent être exportées.

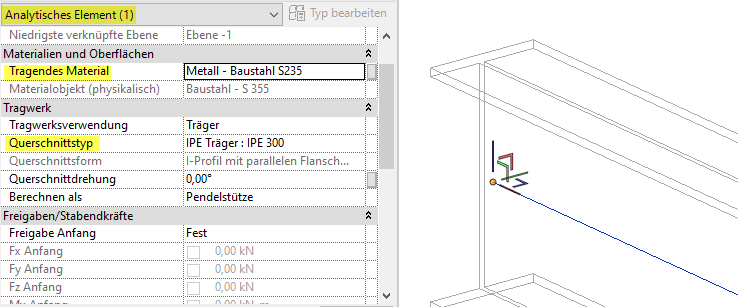

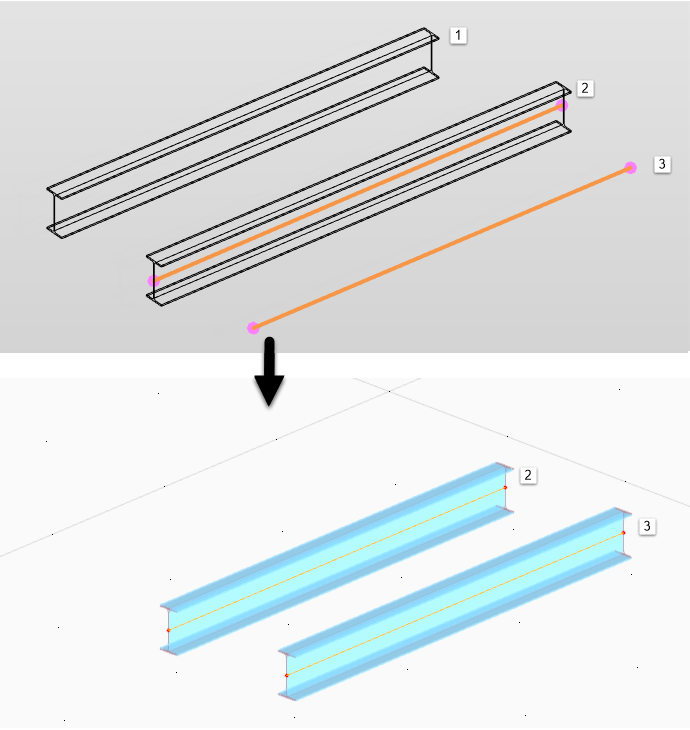

Si vous exportez les Propriétés analytiques, tous les objets pour lesquels un modèle analytique existe sont transférés. Les éléments analytiques sans élément physique correspondant sont également exportés. Les informations sur les matériaux et les sections proviennent des éléments analytiques. Les excentrements provenant des propriétés physiques ne sont pas pris en compte.

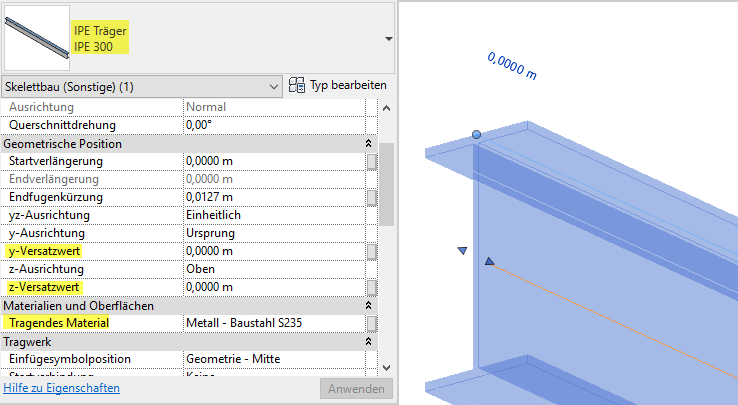

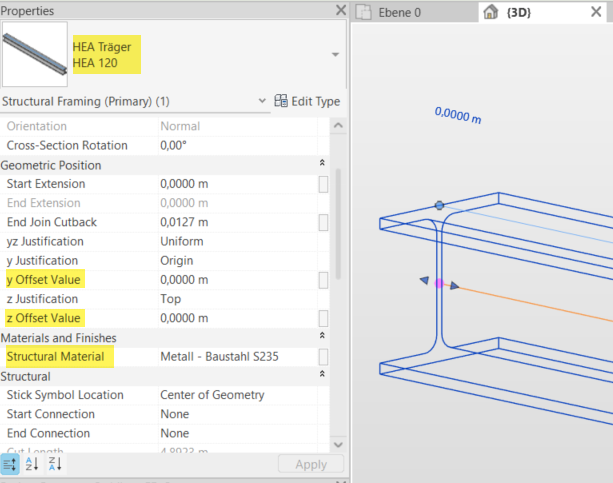

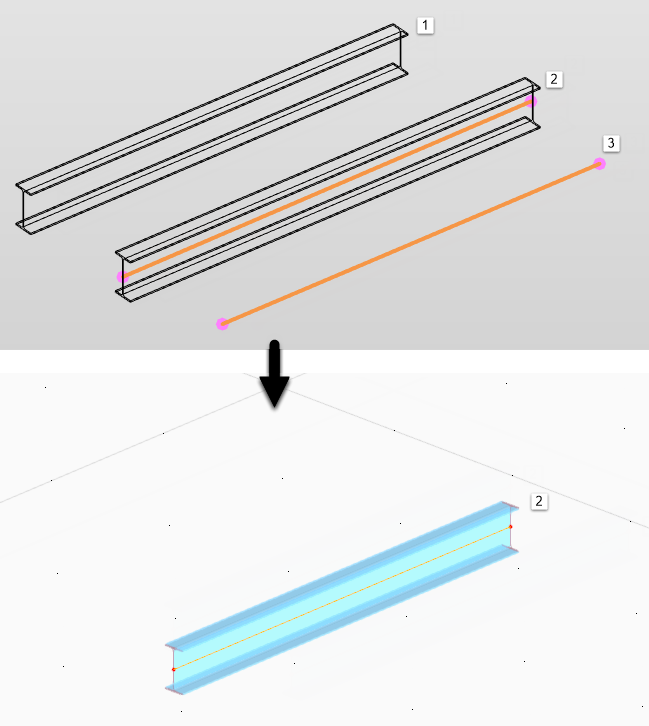

Si vous exportez les Propriétés physiques, seuls les objets analytiques liés à un élément physique sont transférés. Les informations sur les matériaux et les sections proviennent alors des éléments physiques. Cela permet également de prendre en compte les excentrements du modèle physique.
Si les Propriétés analytiques et physiques sont exportées, les mêmes objets que lors de l'exportation des propriétés analytiques sont transférés – à la différence que pour tous les éléments analytiques liés à un modèle physique, les informations sur les matériaux et les sections proviennent du modèle physique. Cela permet également de prendre en compte les excentrements du modèle physique.
Objets à transférer
Cette section offre la possibilité de n'exporter qu'un sous-système. Vous pouvez contrôler les objets à transférer dans Revit via des sélections ou des visibilités.
Avec l'option Barres et surfaces seulement, seuls les objets principaux (poutres, poteaux, dalles) sont exportés. Les définitions d'articulations ou d'appuis ne sont pas prises en compte. Une définition éventuellement incomplète ou incorrecte dans Revit est ainsi ignorée.
Options
Les cases à cocher Prendre en compte les excentrements de barre et Prendre en compte les excentrements de surface vous permettent de contrôler si des excentrements doivent être générés automatiquement dans le modèle RFEM. Ceux-ci résultent du décalage de la ligne ou surface analytique par rapport au centre de gravité de l'objet physique dans Revit.
Si vous exportez Des articulations de barre sans degré de liberté, RFEM crée des articulations "vides" sur toutes les barres RFEM qui ne reçoivent pas d'information d'articulation spécifique de Revit. Les barres sont ainsi liées de manière rigide.
Avec l'option Utiliser le paramètre 'Nom Dlubal' pour le nom de la section, la conversion de la section est effectuée via les paramètres Dlubal définis.
Exporter le profil et la description de matériau dans le commentaire Dlubal documente les noms de matériaux ou de sections utilisés dans Revit dans les commentaires RFEM correspondants.
La grille définie dans Revit peut être transférée à RFEM avec l'option Exporter la grille.

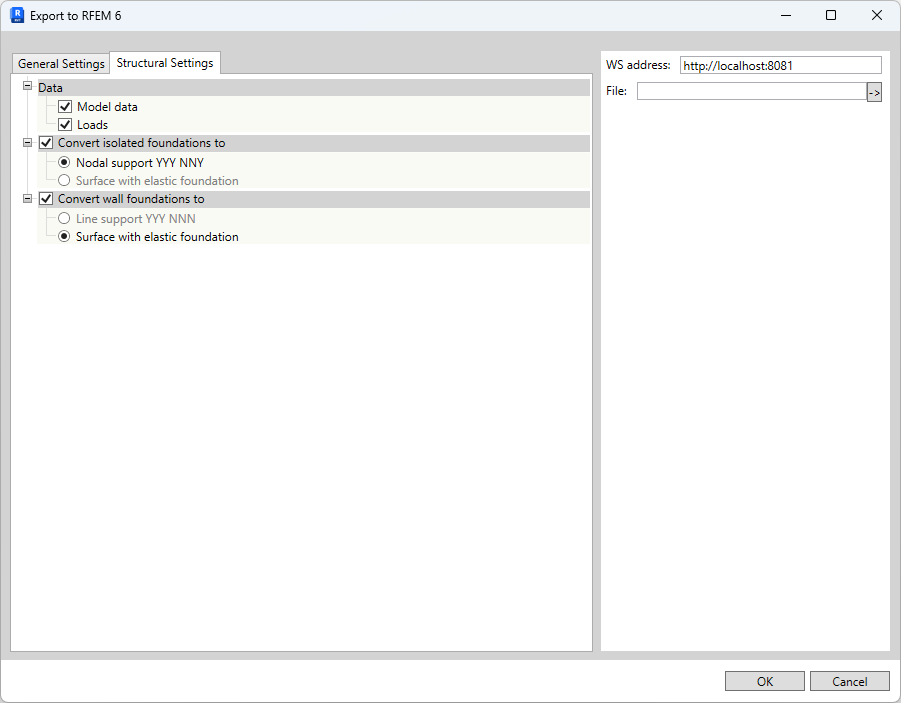

Paramètres de la structure
Dans l'onglet Paramètres de la structure, vous pouvez définir comment les objets de fondation de Revit doivent être transférés à RFEM.
Fondations
RFEM ne dispose pas d'objets de fondation spécifiques, mais seulement d'appuis simples. Les objets de type Fondation isolée ou Semelle filante peuvent être créés dans RFEM soit comme des appuis nodaux ou linéiques articulés, soit comme des surfaces avec un appui élastique.
Les rigidités de ressort d'un appui élastique sont prédéfinies avec des valeurs standard. Ajustez les valeurs dans le modèle RFEM. Les cotations des surfaces sont également prédéfinies et doivent en règle générale être adaptées aux conditions géométriques.

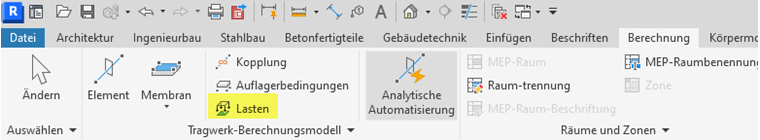

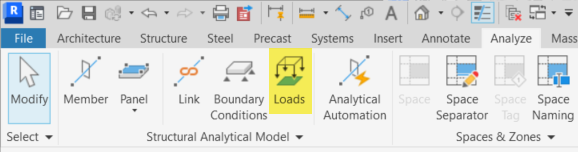

Charges
Si le paramètre de structure Charge est activé, les charges simples, charges linéiques et charges surfaciques définies dans Revit sont exportées vers RFEM.

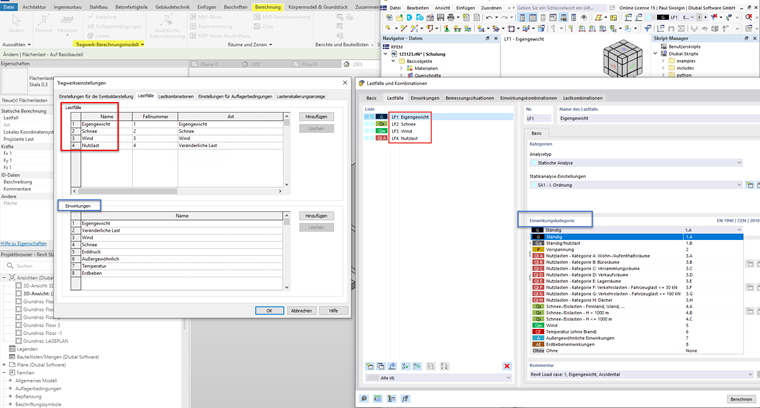

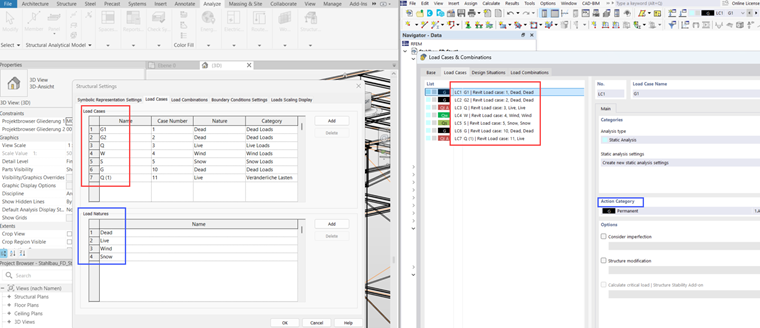

Les cas de charge de Revit sont également transférés, et les groupes d'action sont convertis en catégories d'action correspondantes dans RFEM. Les groupes d'action personnalisés peuvent être ajoutés dans le fichier ActionCategoryConfig sous le chemin suivant :
- C:\Users\Public\Documents\Dlubal\ImportExportWs
