La exportación de Revit a RFEM se inicia a través del botón
Exportar modelo en la cinta de opciones de Revit (ver imagen
Add-In en la cinta de opciones de Revit
).
En un cuadro de diálogo puede establecer algunas configuraciones importantes para la transferencia de datos a RFEM. Este cuadro de diálogo consta de dos pestañas.
Configuración general
En la pestaña 'Configuración general' se establecen las configuraciones básicas para la exportación de los datos.
Tipo de exportación
Seleccione si desea Crear nueva estructura o Sobrescribir estructura existente en RFEM al exportar.
Para un modelo recién creado, se puede utilizar una plantilla de modelo en RFEM. Para ello, debe especificar la ruta del archivo de una plantilla de modelo de RFEM (archivo *.ft6) en la entrada Archivo: en el lado derecho del cuadro de diálogo de exportación.
Dirección Z
Aquí puede definir cómo se orientará el eje global Z en el modelo de RFEM.
Datos

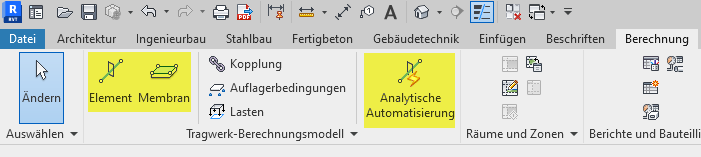

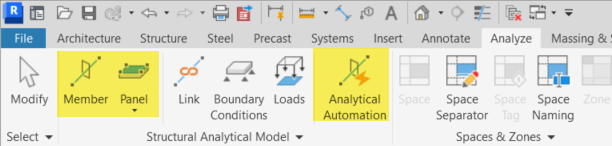

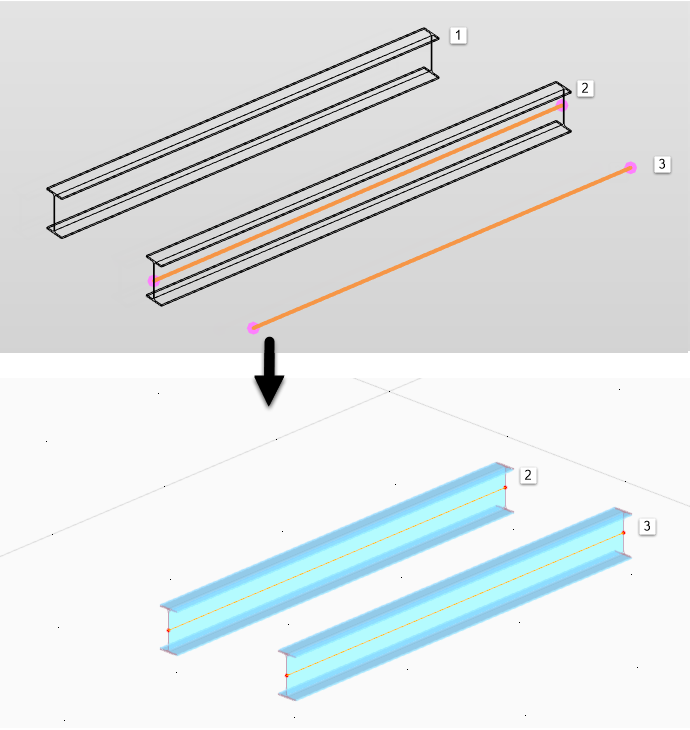

Al modelar en Revit, generalmente se crean elementos físicos. Para la exportación a RFEM, se necesita un modelo analítico. El modelo analítico de cálculo puede generarse automáticamente en Revit. A través del tipo de modelo, puede definir si se exportarán las propiedades analíticas y/o físicas.

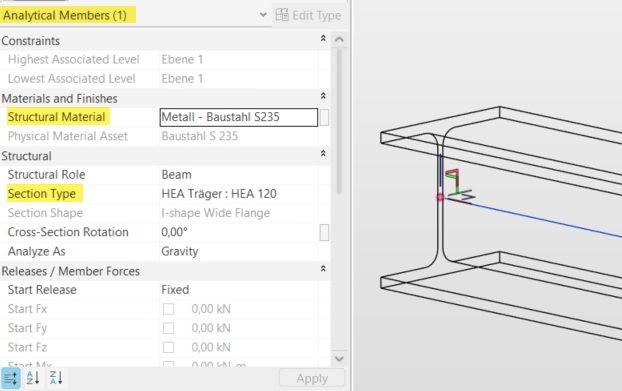

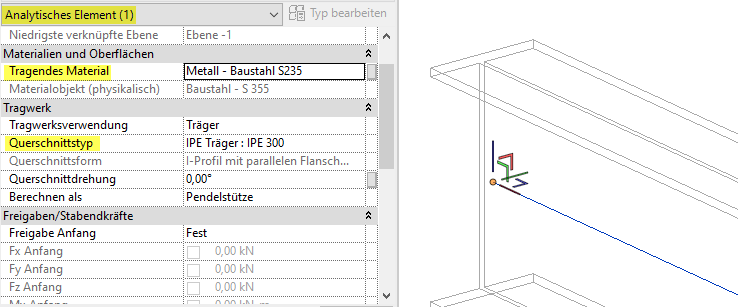

Si exporta las Propiedades analíticas, se transferirán todos los objetos para los que esté definido un modelo analítico. También se exportarán los elementos analíticos sin un elemento físico asociado. Las informaciones de material y sección se leerán de los elementos analíticos. Las excentricidades de las propiedades físicas no se adoptarán.

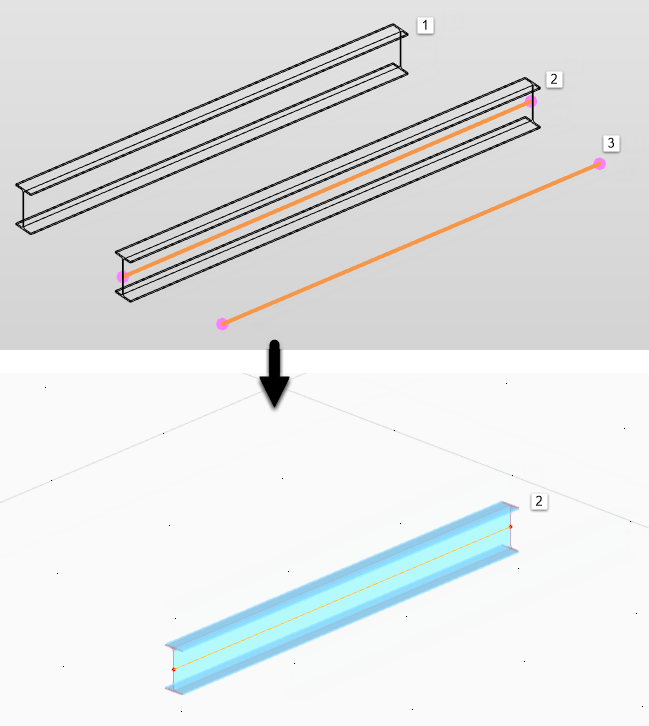

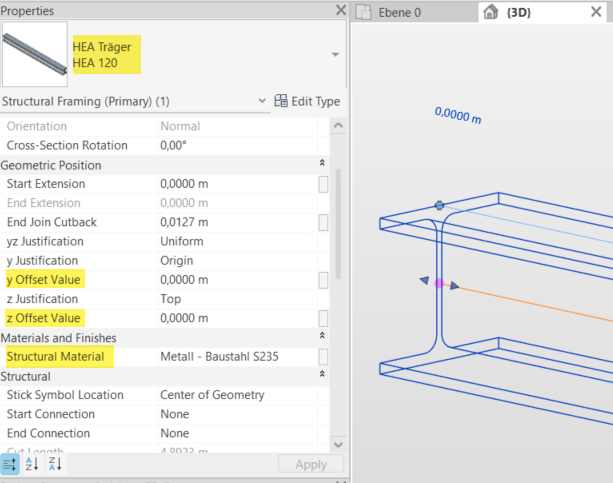

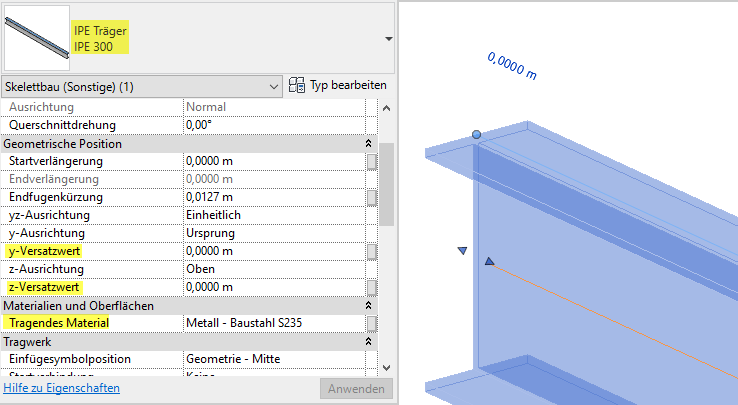

Si exporta las Propiedades físicas, solo se transferirán los objetos analíticos que estén vinculados a un elemento físico. Las informaciones de material y sección se leerán de los elementos físicos. De esta manera, también se pueden considerar las excentricidades del modelo físico.

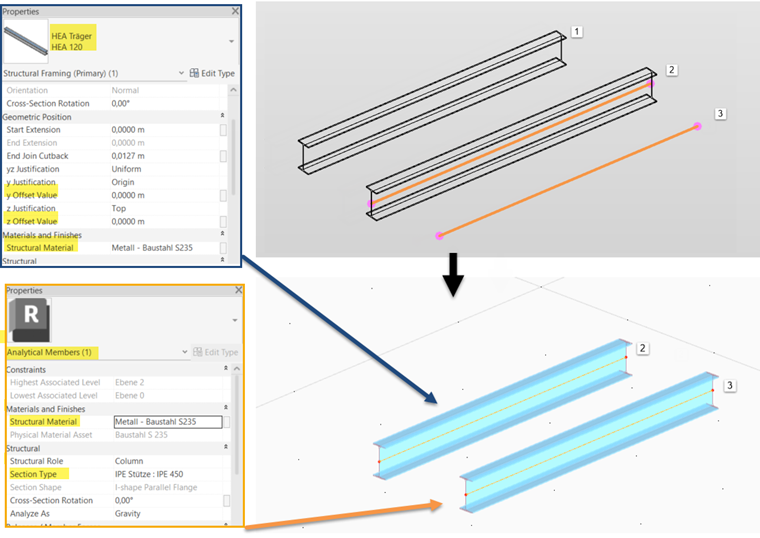

Si se exportan las Propiedades analíticas y físicas, se transfieren los mismos objetos que en la exportación de propiedades analíticas, con la diferencia de que para todos los elementos analíticos vinculados a un modelo físico, se adoptan las informaciones de material y sección del modelo físico. De esta manera, también se pueden considerar las excentricidades del modelo físico.
Objetos a transferir
Esta sección ofrece la posibilidad de exportar solo un subsistema. Puede controlar los objetos a transferir en Revit mediante selecciones o visibilidades.
Con la opción Solo barras y superficies, solo se exportan los objetos principales (vigas, pilares, forjados). Las definiciones de articulaciones o apoyos no se consideran. De este modo, se ignora una definición posiblemente incompleta o incorrecta en Revit.
Opciones
Con las casillas de verificación Considerar excentricidad de barra y Considerar excentricidad de la superficie, puede controlar si se deben generar automáticamente excentricidades en el modelo de RFEM. Estas resultan del desplazamiento de la línea o superficie analítica con respecto al centro de gravedad del objeto físico en Revit.
Si exporta Articulación de barra sin grado de libertad, RFEM crea articulaciones "vacías" en todas las barras de RFEM que no reciben una información de articulación específica de Revit. Por lo tanto, las barras permanecen conectadas rígidamente.
Con la opción Usar nombre de sección del parámetro 'Nombre Dlubal' la conversión de secciones se realiza a través de los parámetros Dlubal definidos.
Exportar perfil y material en comentario Dlubal documenta los nombres de material o sección utilizados en Revit en los comentarios de RFEM correspondientes.
La rejilla definida en Revit se puede transferir a RFEM con la opción Exportar rejilla.

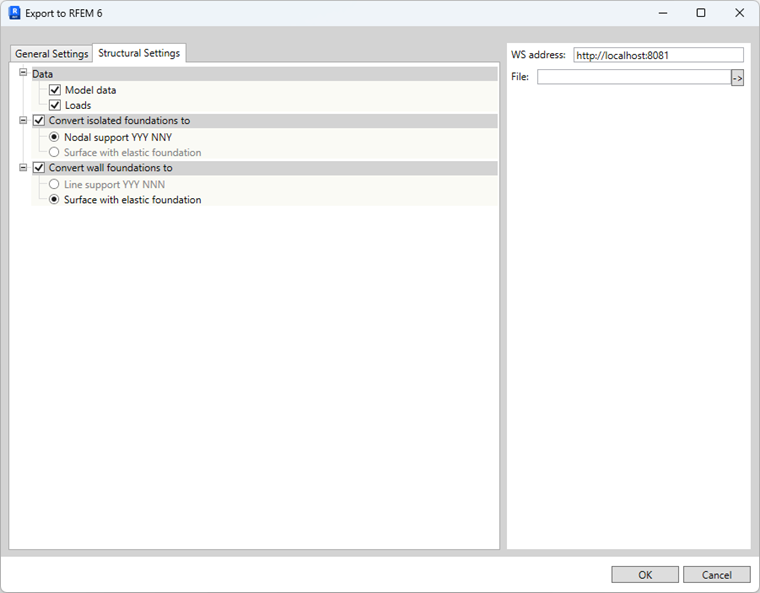

Configuración estructural
En la pestaña Configuración estructural puede definir cómo se transferirán los objetos de cimentación de Revit a RFEM.
Cimentaciones
En RFEM no existen objetos de cimentación específicos, sino solo apoyos simples. Los objetos del tipo Zapata aislada o Zapata corrida se pueden crear en RFEM como apoyos articulados en nudo o en línea, o como superficies con cimentación elástica.
Las rigideces elásticas de una cimentación elástica están predefinidas con valores predeterminados. Ajuste los valores en el modelo de RFEM. Las dimensiones de las superficies también están predefinidas y, por lo general, deben ajustarse a las condiciones geométricas.
Cargas

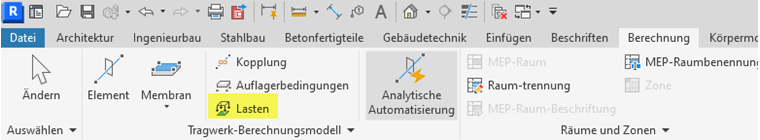

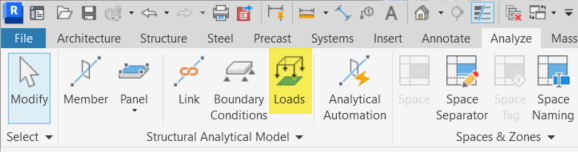

Si se activa la configuración estructural Carga, las cargas puntuales, cargas lineales y cargas superficiales definidas en Revit se exportarán a RFEM.

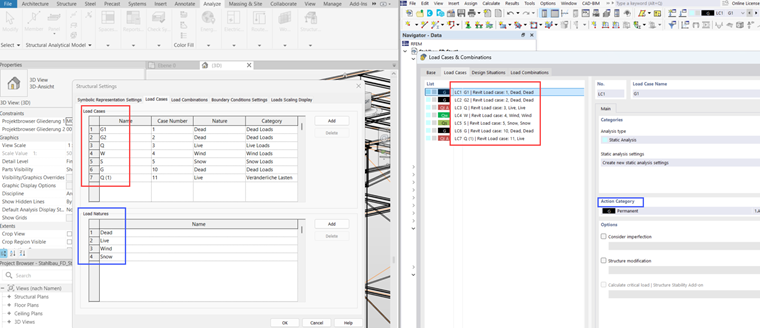

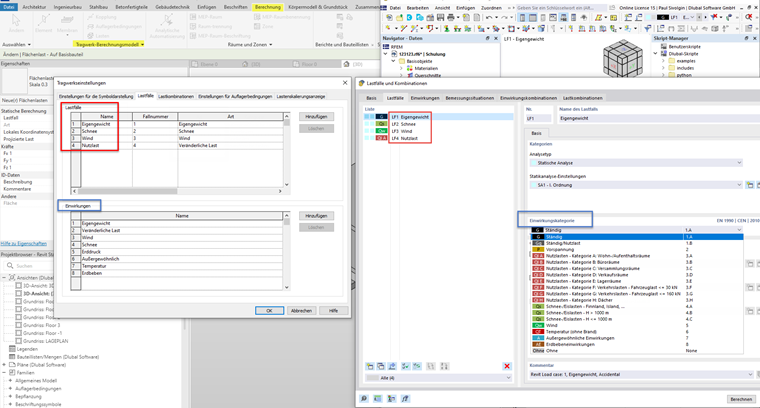

Asimismo, se transfieren los casos de carga de Revit y los grupos de cargas se convierten a las categorías de acción correspondientes en RFEM. Los grupos de cargas personalizados pueden añadirse en el archivo ActionCategoryConfig en la siguiente ruta:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
