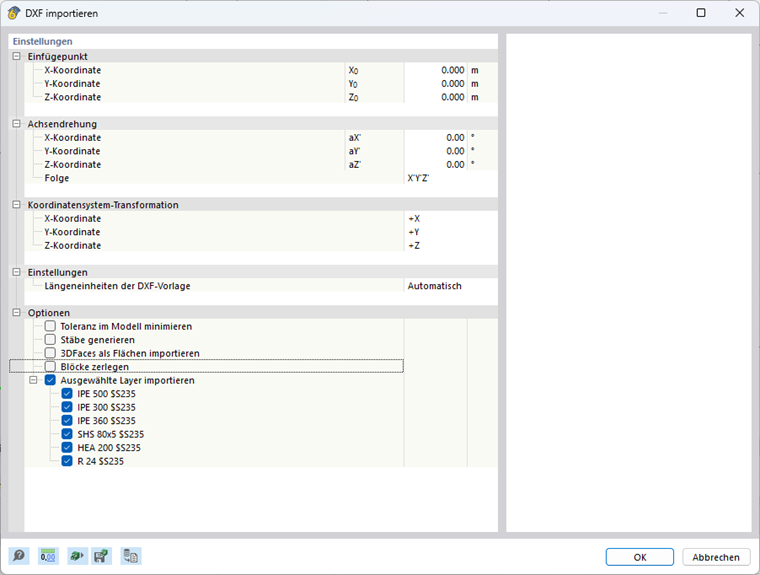

Actualmente, hay dos formatos DXF disponibles. El formato DXF II se basa en una tecnología más avanzada y ofrece funciones ampliadas en comparación con el antiguo formato DXF. El desarrollo futuro se concentra en mejorar la tecnología DXF II con el objetivo de reemplazar gradualmente el formato DXF tradicional. Puede realizarse una importación directa desde AutoCAD o cargar un archivo DXF. Para la importación directa desde AutoCAD, ambas aplicaciones deben estar abiertas al mismo tiempo.
Punto de inserción
El punto de inserción se basa en las coordenadas del modelo. Puede cambiar el punto de inserción manualmente a lo largo de los ejes X, Y y Z.

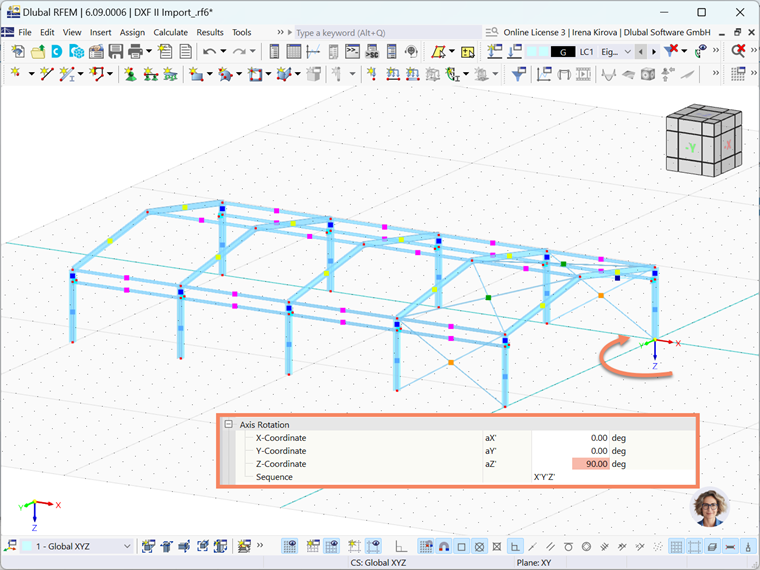

Rotación de eje
Opcionalmente, el modelo puede rotarse alrededor de los ejes globales. Un ángulo positivo rota el modelo en el sentido de las agujas del reloj.
La secuencia de las rotaciones de ejes puede establecerse por separado.
Transformación de sistema de coordenadas
En el menú desplegable correspondiente, puede intercambiar los ejes o cambiar la dirección de un eje.
Configuraciones
Si las 'Unidades de longitud de la plantilla DXF' no deben importarse automáticamente desde el archivo DXF, puede seleccionar la unidad adecuada en la lista.
Opciones
Minimizar la tolerancia en el modelo
Una alta tolerancia puede llevar a una mala formación de líneas pequeñas. Minimice la tolerancia para evitar este problema.
Generar barras
Puede convertir líneas importadas en barras. Para ello, los nombres de las secciones transversales y materiales deben estar adaptados en las designaciones de las capas. (ej. Designación de capa: IPE 500 $S235)
Importar 3DFaces como superficies
Si activa esta opción, las superficies 3D de la plantilla DXF se crean automáticamente como superficies en RFEM.
Importar capas seleccionadas
Puede especificar qué capas desea importar.
