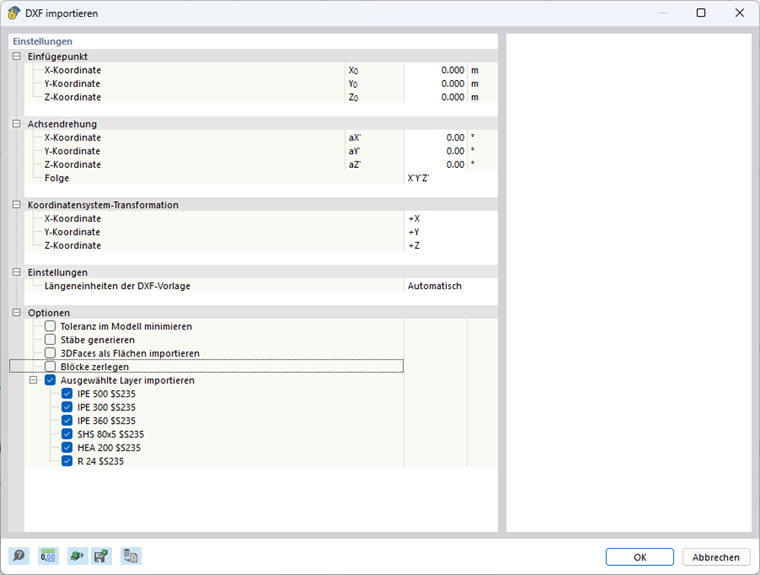

Al momento sono disponibili due formati DXF. Il formato DXF II si basa su una tecnologia più avanzata e offre funzionalità estese rispetto al vecchio formato DXF. Lo sviluppo futuro si concentra sul miglioramento della tecnologia DXF II con l’obiettivo di sostituire gradualmente il formato DXF tradizionale. È possibile effettuare un import diretto da AutoCAD o leggere un file DXF. Per l'import diretto da AutoCAD, entrambe le applicazioni devono essere aperte contemporaneamente.
Punto di inserimento
Il punto di inserimento si basa sulle coordinate del modello. È possibile modificare manualmente il punto di inserimento lungo gli assi X, Y e Z.

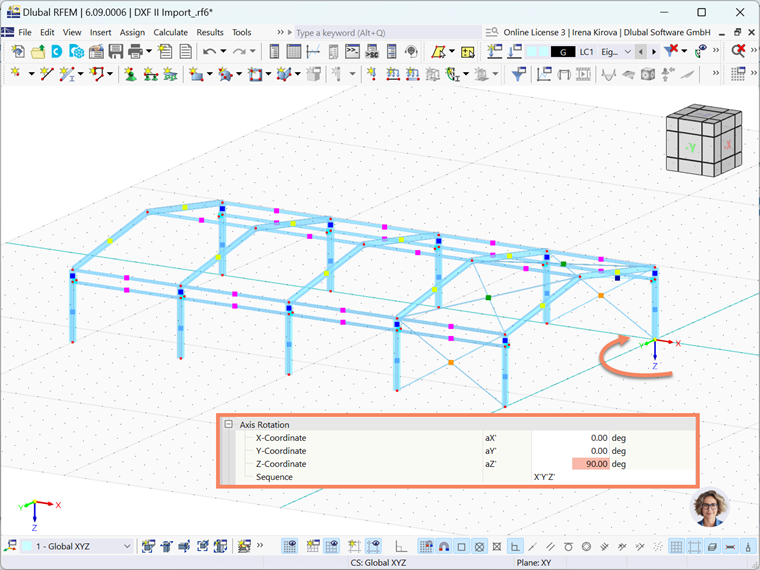

Rotazione degli assi
Il modello può essere ruotato opzionalmente intorno agli assi globali. Un angolo positivo ruota il modello in senso orario.
La sequenza delle rotazioni degli assi può essere definita separatamente.
Trasformazione del sistema di coordinate
Nel menu a discesa corrispondente è possibile scambiare gli assi o modificare la direzione di un asse.
Impostazioni
Se le 'Unità di lunghezza del modello DXF' non devono essere acquisite automaticamente dal file DXF, è possibile selezionare l'unità appropriata nell'elenco.
Opzioni
Minimizzare la tolleranza nel modello
Un'elevata tolleranza può portare a una scarsa formazione di linee piccole. Riduci la tolleranza per evitare questo problema.
Generare aste
È possibile convertire le linee importate in aste. Per farlo, i nomi delle sezioni trasversali e dei materiali devono essere presenti nelle designazioni dei layer. (es. Designazione del layer: IPE 500 $S235)
Importare 3DFaces come superfici
Se si attiva questa opzione, le superfici 3D del modello DXF vengono automaticamente create come superfici in RFEM.
Importare i layer selezionati
È possibile stabilire specificamente quali layer importare.
