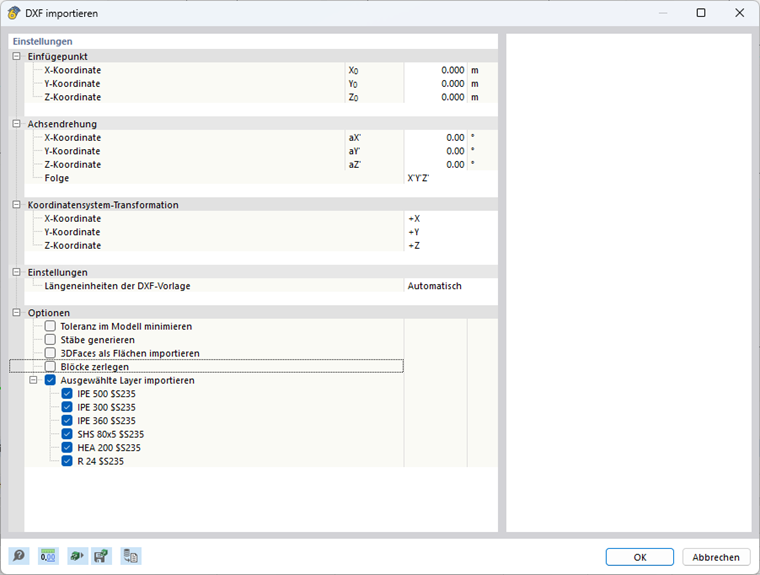

Obecnie dostępne są dwa formaty DXF. Format DXF II opiera się na bardziej zaawansowanej technologii i oferuje rozszerzone funkcje w porównaniu ze starszym formatem DXF. Dalszy rozwój koncentruje się na ulepszaniu technologii DXF II w celu stopniowego zastąpienia tradycyjnego formatu DXF. Może zostać przeprowadzony bezpośredni import z AutoCAD lub wczytanie pliku DXF. Aby dokonać bezpośredniego importu z AutoCAD, obie aplikacje muszą być równocześnie otwarte.
Punkt wstawienia
Punkt wstawienia bazuje na współrzędnych modelu. Można ręcznie zmienić punkt wstawienia wzdłuż osi X, Y i Z.
Obrót osi
Model może opcjonalnie zostać obrócony wokół globalnych osi. Dodatni kąt obraca model zgodnie z ruchem wskazówek zegara.
Kolejność obrotów osi można ustalić oddzielnie.
Transformacja układu współrzędnych
W odpowiednim menu rozwijanym można zamienić osie miejscami lub zmienić kierunek osi.
Ustawienia
Jeżeli 'Jednostki długości szablonu DXF' nie powinny być automatycznie przejęte z pliku DXF, można wybrać odpowiednią jednostkę z listy.
Opcje
Minimalizacja tolerancji w modelu
Wysoka tolerancja może prowadzić do złego utworzenia małych linii. Zminimalizuj tolerancję, aby uniknąć tego problemu.
Generowanie prętów
Można przekształcić zaimportowane linie w pręty. W tym celu nazwy przekrojów i materiałów muszą być odpowiednio zapisane w nazwach warstw. (np. Nazwa warstwy: IPE 500 $S235)
Import 3DFaces jako powierzchnie
Jeśli aktywujesz tę opcję, trójwymiarowe powierzchnie szablonu DXF zostaną automatycznie utworzone jako powierzchnie w RFEM.
Import wybranych warstw
Można precyzyjnie określić, które warstwy mają zostać zaimportowane.
##
