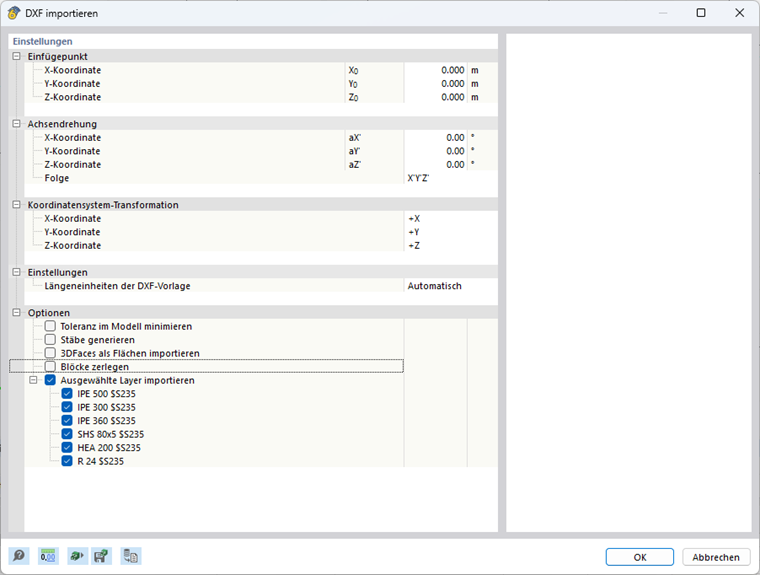

Deux formats DXF sont actuellement disponibles. Le format DXF II est basé sur une technologie plus avancée et offre des fonctionnalités étendues par rapport au format DXF plus ancien. Le développement futur se concentre sur l'amélioration de la technologie DXF II avec pour objectif de remplacer progressivement le format DXF traditionnel. Un import direct depuis AutoCAD peut être effectué ou un fichier DXF peut être lu. Pour l'importation directe depuis AutoCAD, les deux applications doivent être ouvertes simultanément.
Point d'insertion
Le point d'insertion est déterminé par les coordonnées du modèle. Vous pouvez modifier manuellement le point d'insertion le long des axes X, Y et Z.
Rotation de l'axe
Le modèle peut être tourné en option autour des axes globaux. Un angle positif fait tourner le modèle dans le sens horaire.
La séquence des rotations d'axes peut être définie séparément.
Transformation du système de coordonnées
Dans le menu déroulant correspondant, vous pouvez permuter les axes ou changer la direction d'un axe.
Paramètres
Si vous ne souhaitez pas que les 'unités de longueur du modèle DXF' soient automatiquement dérivées du fichier DXF, vous pouvez sélectionner l'unité appropriée dans la liste.
Options
Réduire la tolérance dans le modèle
Une tolérance élevée peut conduire à une mauvaise formation de petites lignes. Réduisez la tolérance pour éviter ce problème.
Générer des barres
Vous pouvez convertir les lignes importées en barres. Pour cela, les noms de section et de matériau doivent être enregistrés dans les désignations des couches. (ex. désignation de couche : IPE 500 $S235)
Importer des 3DFaces en tant que surfaces
Si vous activez cette option, les surfaces 3D du modèle DXF seront automatiquement créées en tant que surfaces dans RFEM.
Importer les couches sélectionnées
Vous pouvez spécifiquement définir quelles couches doivent être importées.
