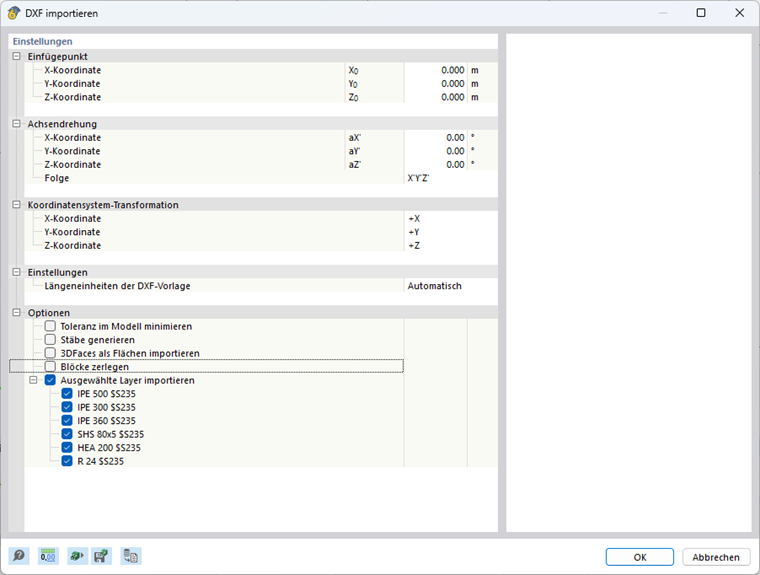

V současné době jsou k dispozici dva formáty DXF. Formát DXF II je založen na pokročilejší technologii a ve srovnání se starším formátem DXF nabízí rozšířené funkce. Další vývoj se soustředí na zdokonalení technologie DXF II s cílem postupně nahradit tradiční formát DXF. Je možné provést přímý import z AutoCADu nebo načíst soubor DXF. Pro přímý import z AutoCADu musí být obě aplikace otevřeny současně.
Vložte bod
Vložte bod se řídí podle souřadnic modelu. Vložte bod můžete ručně změnit podél os X, Y a Z.
Otočení osy
Model lze volitelně natočit kolem globálních os. Kladný úhel otočí model ve směru hodinových ručiček.
Pořadí otočení os lze nastavit samostatně.
Transformace souřadného systému
V příslušném rozevíracím menu můžete zaměnit osy nebo změnit směr osy.
Nastavení
Pokud se „Délkové jednotky šablony DXF“ nemají převzít automaticky z souboru DXF, můžete vybrat vhodnou jednotku ze seznamu.
Možnosti
Minimalizovat toleranci v modelu
Vysoká tolerance může vést ke špatnému vykreslení malých čar. Minimalizujte toleranci, abyste tomuto problému předešli.
Generovat pruty
Importované čáry můžete převést na pruty. K tomu musí být názvy průřezů a materiálů odpovídajícím způsobem uloženy v názvech vrstev. (např. název vrstvy: IPE 500 $S235)
Importovat 3DFaces jako plochy
Pokud tuto možnost aktivujete, budou 3D plochy šablony DXF automaticky vytvořeny jako plochy v programu RFEM.
Importovat vybrané vrstvy
Můžete přesně určit, které vrstvy se mají importovat.
