A menudo se utilizan distintas denominaciones para los mismos materiales y secciones en los respectivos programas. Esto hace necesario convertir las denominaciones de materiales y secciones para que puedan ser reconocidas por RFEM 6 después del intercambio de datos.
Las tablas de conversión están disponibles en la barra de menús, en CAD-BIM. Estas tablas se utilizan al importar archivos DSTV, DXF, IFC, SAF o SDNF.
Las tablas de conversión se dividen en dos tablas separadas (materiales y secciones), cada una con dos columnas (Material externo o Sección externa y Material Dlubal o Sección Dlubal)
Al importar un archivo, se lee la información sobre las denominaciones de materiales y secciones del archivo externo y se completa automáticamente en la tabla. Para la conversión, estas denominaciones externas de materiales y secciones deben asignarse en la tabla con los nombres Dlubal correspondientes. Los nombres Dlubal pueden seleccionarse de la biblioteca de materiales y secciones.

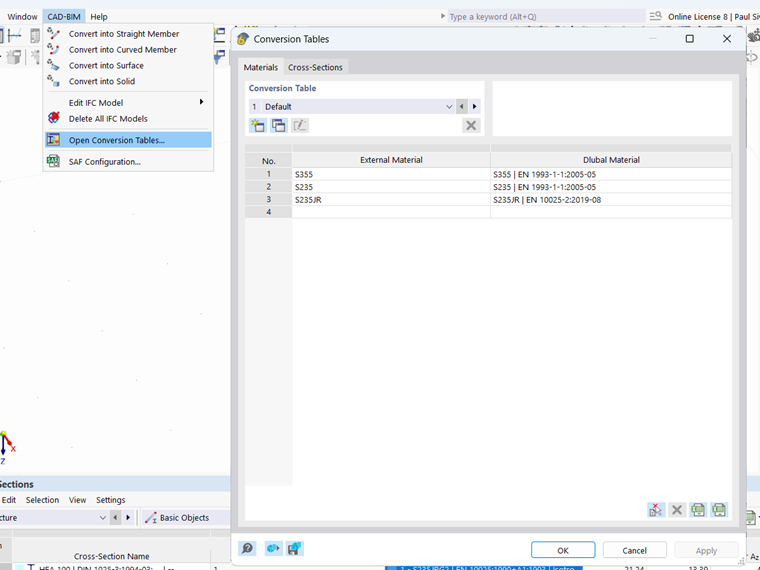

Tabla de conversión
Un nuevo conjunto de tablas puede generarse mediante el botón
. Con el botón
se puede copiar un conjunto de tablas existente. Los ajustes realizados y el conjunto de tablas seleccionado se guardan con el botón 'Aplicar' y, por tanto, se aplican a la importación de archivos.
Añadir entrada desde propiedades IFC
En algunos archivos IFC importados no se muestran secciones leídas en la tabla de conversión. La columna de la tabla de las secciones externas está vacía. Sin embargo, en las propiedades de los elementos IFC es visible una denominación de sección. Esto significa que la información sobre la sección está presente en el archivo IFC, pero RFEM no puede leerla directamente, ya que la información está almacenada en otro lugar dentro del IFC.
Para añadir posteriormente la ubicación de almacenamiento de la denominación de material o sección, puede agregarse una nueva entrada desde las propiedades IFC para la tabla de conversión mediante el botón
.
Conversión con expresiones regulares

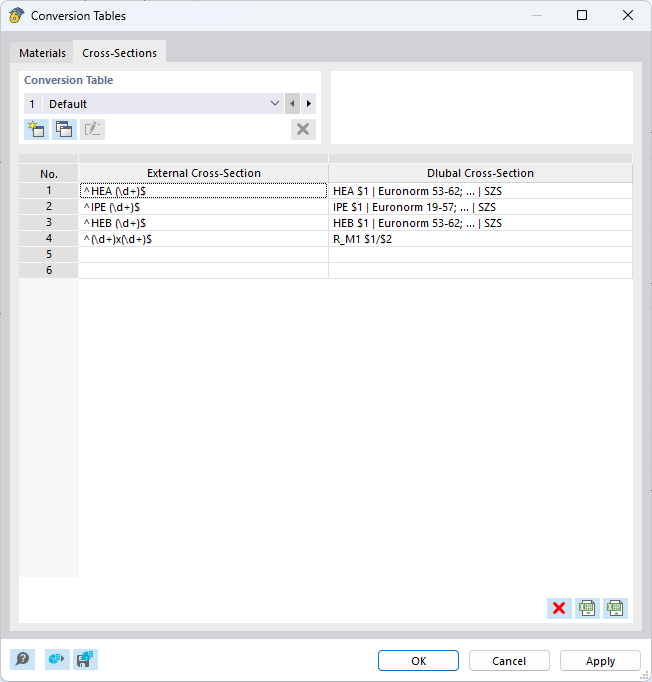

Mediante el uso de expresiones regulares, es posible convertir varios objetos, por ejemplo, toda una serie de perfiles IPE, mediante una sola entrada.
Para crear una conversión para toda la serie de perfiles, la expresión regular se construye de la siguiente manera:
| Sección externa | Sección Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Una expresión regular en la tabla de conversión siempre comienza con ^ y termina con el símbolo $.
Para la expresión (\d+) puede introducirse cualquier número entero (IPE200, IPE300,...).
Con la expresión $1 se hace referencia al número introducido.
Si se utilizan dos números en la sección externa, con la expresión $1 se hace referencia al primer número y con $2 al segundo número.
Más ejemplos para la definición de expresiones regulares se describen en la siguiente FAQ:
