Souvent, des désignations différentes d’un logiciel à un autre sont utilisées pour les mêmes matériaux et sections. Cela rend nécessaire la conversion des désignations de matériaux et de sections afin qu’elles soient reconnues après l’échange des données avec RFEM 6.
Les tableaux de conversion sont disponibles dans la barre de menus sous CAO-BIM. Ces tableaux sont utilisés lors de l’importation de fichiers DSTV, DXF, IFC, SAF ou SDNF.
Les tableaux de conversion se composent de deux tableaux séparés (matériaux et sections) comportant chacun deux colonnes (matériau externe ou section externe et matériau Dlubal ou section Dlubal)
Lors de l’importation d’un fichier, les informations relatives aux désignations des matériaux et des sections sont importées à partir du fichier externe et automatiquement ajoutées dans le tableau. Pour la conversion, il convient d’assigner aux désignations externes de matériaux et de sections les noms Dlubal correspondants dans le tableau. Les noms Dlubal peuvent être sélectionnés dans la bibliothèque des matériaux et des sections.

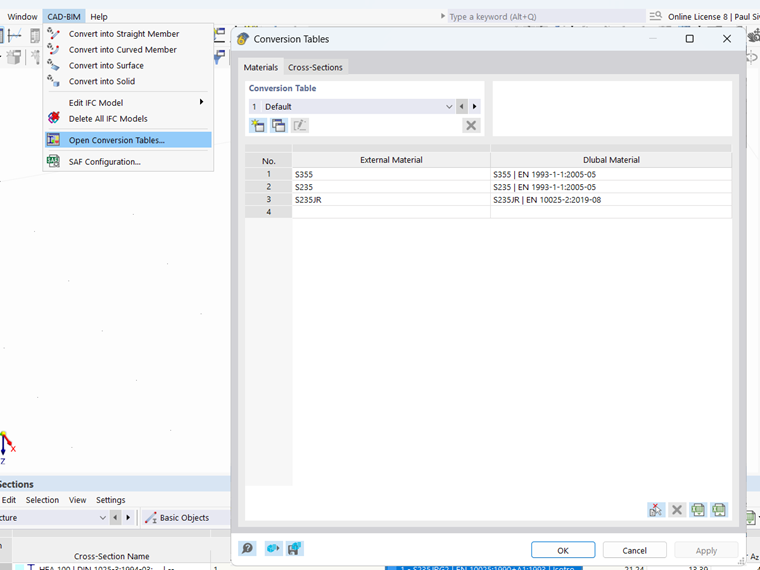

Tableau de conversion
Un nouvel ensemble de tableaux peut être créé à l’aide du bouton
. Le bouton
permet de copier un ensemble de tableaux existant. Les paramètres définis et l’ensemble de tableaux sélectionné sont enregistrés à l’aide du bouton « Appliquer » et donc appliqués à l’importation de fichiers.
Ajouter une entrée à partir des propriétés IFC
Dans certains fichiers IFC importés, aucune section importée n’est affichée dans le tableau de conversion. La colonne du tableau des sections externes est vide. Cependant, une désignation de section est visible dans les propriétés des éléments IFC. Cela signifie que l’information relative à la section est présente dans le fichier IFC, mais qu’elle ne peut pas être lue directement par RFEM, car les informations sont stockées à un autre emplacement dans l’IFC.
Afin d’ajouter ultérieurement l’emplacement de stockage de la désignation du matériau ou de la section, une nouvelle entrée à partir des propriétés IFC peut être ajoutée au tableau de conversion à l’aide du bouton
.
Conversion avec expressions régulières
L’utilisation d’expressions régulières offre la possibilité de convertir plusieurs objets – par exemple toute une série de sections IPE – à l’aide d’une seule entrée.

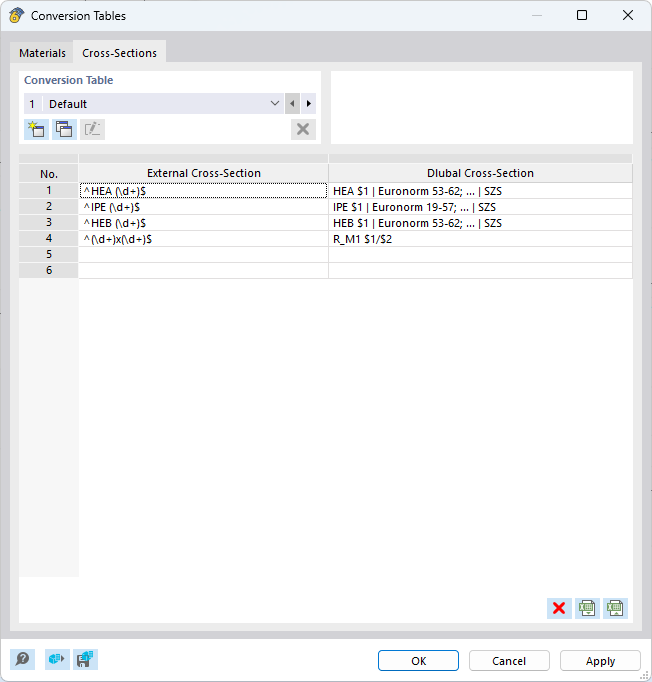

Pour créer une conversion pour toute la série de sections, l’expression régulière est construite comme suit :
| Section externe | Section Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorme 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorme 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorme 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Une expression régulière dans le tableau de conversion commence toujours par ^ et se termine par le symbole $.
Pour l’expression (\d+), n’importe quel entier peut être utilisé (IPE200, IPE300,...).
L’expression $1 fait référence au nombre utilisé.
Si deux nombres sont utilisés dans la section externe, l’expression $1 fait référence au premier nombre et $2 au second.
D’autres exemples de définition d’expressions régulières sont décrits dans la FAQ suivante :
