Häufig werden in den jeweiligen Programmen unterschiedliche Bezeichnungen für dieselben Materialien und Querschnitte verwendet. Dies macht eine Konvertierung der Material- und Querschnittsbezeichnungen notwendig, damit diese nach dem Austausch der Daten vom RFEM 6 erkannt werden.
Die Konvertierungstabellen sind in der Menüleiste unter CAD-BIM verfügbar. Diese Tabellen werden beim Import von DSTV-, DXF-, IFC-, SAF- oder SDNF-Dateien verwendet.

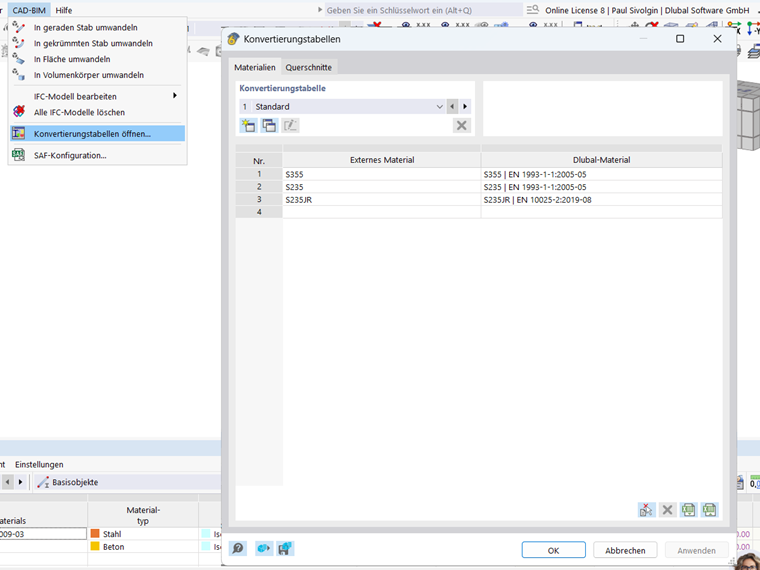

Die Konvertierungstabellen gliedern sich in zwei seperate Tabellen (Materialien und Querschnitte) mit jeweils zwei Spalten (Externes Material bzw. Externer Querschnitt und Dlubal-Material bzw. Dlubal-Querschnitt)
Beim Import einer Datei, werden Information über Material- und Querschnittsbezeichnungen aus der externen Datei ausgelesenen und automatisch in der Tabelle ergänzt. Für die Konvertierung müssen diesen externen Material- und Querschnittsbezeichnungen entsprechend die Dlubal-Namen in der Tabelle zugewiesen werden. Die Dlubal-Namen können aus der Material- und Querschnittsbibliothek ausgewählt werden.
Konvertierungstabelle
Ein neuer Tabellensatz kann über die Schaltfläche
erzeugt werden. Über die Schaltfläche
lässt sich ein bestehender Tabellensatz kopieren. Vorgenommene Einstellungen und der selektierte Tabellensatz werden mit der Schaltfläche 'Anwenden' gespeichert und somit für den Import von Dateien angewandt.
Eintrag aus IFC-Eigenschaften hinzufügen
Bei einigen importierten IFC-Dateien werden in der Konvertierungstabelle keine ausgelesenen Querschnitte angezeigt. Die Tabellenspalte der externen Querschnitte ist leer. Jedoch ist in den Eigenschaften der IFC-Elemente eine Querschnittsbezeichnung sichtbar. Das bedeutet, dass die Information zum Querschnitt in der IFC-Datei vorhanden ist, aber diese von RFEM nicht direkt ausgelesen werden kann, da die Informationen an einem anderen Ort innerhalb der IFC gespeichert sind.
Um den Speicherort der Material- oder Querschnittsbezeichnung nachträglich zu ergänzen, kann ein neuer Eintrag aus den IFC-Eigenschaften für die Konvertierungstabelle über die Schaltfläche
hinzugefügt werden.
Konvertierung mit regulären Ausdrücken
Durch die Verwendung von regulären Ausdrücken ist die Konvertierung mehrerer Objekte – beispielsweise einer ganzen IPE-Profilreihe – über einen einzigen Eintrag möglich.

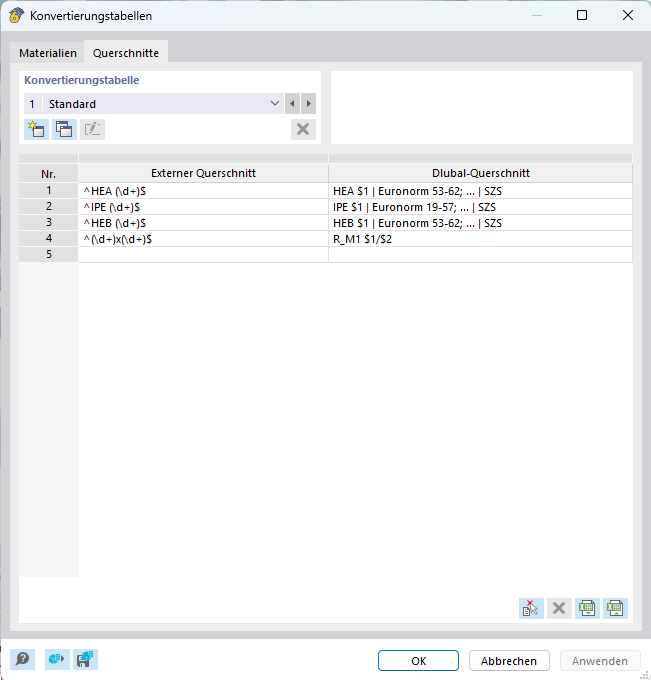

Um eine Konvertierung für die ganze Profilreihe zu erstellen, wird der reguläre Ausdruck wie folgt aufgebaut:
| Externer Querschnitt | Dlubal-Querschnitt |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Ein regulärer Ausdruck in der Konvertierungstabelle startet immer mit ^ und endet mit dem $-Symbol.
Für den Ausdruck (\d+) kann jede beliebige ganze Zahl eingesetzt werden (IPE200, IPE300,...).
Mit dem Ausdruck $1 wird sich auf die eingesetzte Zahl bezogen.
Werden zwei Zahlen im externen Querschnitt verwendet, so bezieht man sich mit dem Ausdruck $1 auf die erste Zahl und mit $2 auf die zweite Zahl.
Weiter Beispiele für die Definition von regulären Ausdrücken sind im folgendem FAQ beschrieben:
