Często w poszczególnych programach stosuje się różne oznaczenia dla tych samych materiałów i przekrojów. Powoduje to konieczność konwersji oznaczeń materiałów i przekrojów, aby mogły zostać rozpoznane przez RFEM 6 po wymianie danych.
Tabele konwersji są dostępne na pasku menu w sekcji CAD-BIM. Tabele te są używane podczas importu plików DSTV, DXF, IFC, SAF lub SDNF.
Tabele konwersji są podzielone na dwie oddzielne tabele (Materiały i Przekroje), z których każda zawiera dwie kolumny (Materiał zewnętrzny lub Przekrój zewnętrzny oraz Materiał Dlubal lub Przekrój Dlubal)
Podczas importu pliku informacje o oznaczeniach materiałów i przekrojów są odczytywane z pliku zewnętrznego i automatycznie uzupełniane w tabeli. Do konwersji należy odpowiednio przypisać tym zewnętrznym oznaczeniom materiałów i przekrojów nazwy Dlubal w tabeli. Nazwy Dlubal można wybrać z biblioteki materiałów i przekrojów.

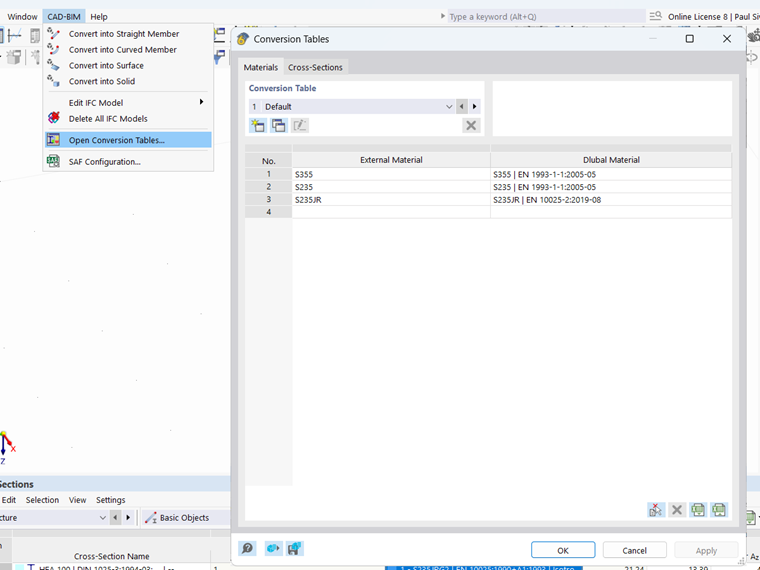

Tabela konwersji
Nowy zestaw tabel można utworzyć za pomocą przycisku
. Za pomocą przycisku
można skopiować istniejący zestaw tabel. Wprowadzone ustawienia oraz wybrany zestaw tabel są zapisywane przyciskiem 'Zastosuj' i tym samym stosowane podczas importu plików.
Dodanie wpisu z właściwości IFC
W przypadku niektórych importowanych plików IFC w tabeli konwersji nie są wyświetlane odczytane przekroje. Kolumna tabeli z zewnętrznymi przekrojami jest pusta. Jednak w właściwościach elementów IFC widoczne jest oznaczenie przekroju. Oznacza to, że informacja o przekroju jest zawarta w pliku IFC, ale nie może zostać bezpośrednio odczytana przez RFEM, ponieważ informacje są zapisane w innym miejscu wewnątrz IFC.
Aby uzupełnić później miejsce zapisu oznaczenia materiału lub przekroju, można dodać nowy wpis z właściwości IFC do tabeli konwersji za pomocą przycisku
.

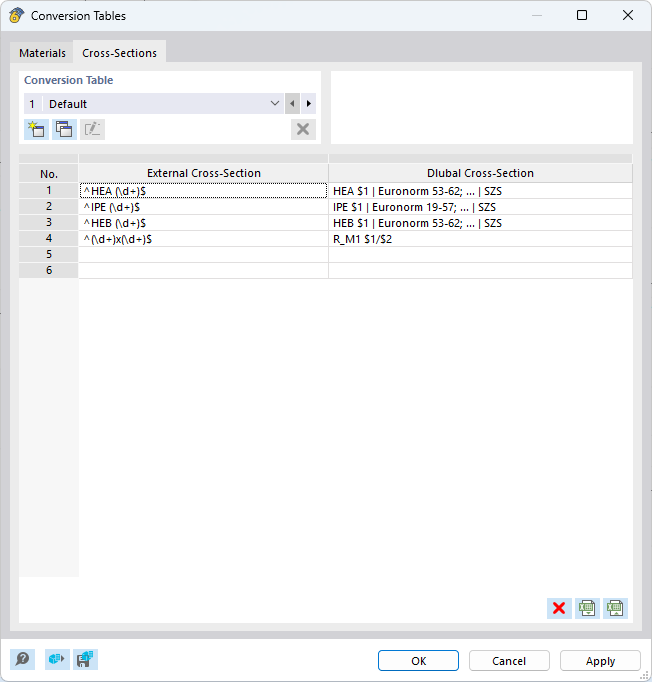

Konwersja z użyciem wyrażeń regularnych
Dzięki zastosowaniu wyrażeń regularnych możliwa jest konwersja wielu obiektów – na przykład całej serii profili IPE – za pomocą jednego wpisu.
Aby utworzyć konwersję dla całej serii profili, wyrażenie regularne buduje się w następujący sposób:
| Przekrój zewnętrzny | Przekrój Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Wyrażenie regularne w tabeli konwersji zawsze zaczyna się od ^ i kończy symbolem $.
Dla wyrażenia (\d+) można wstawić dowolną liczbę całkowitą (IPE200, IPE300,...).
Wyrażenie $1 odnosi się do wstawionej liczby.
Jeżeli w zewnętrznym przekroju używane są dwie liczby, to wyrażenie $1 odnosi się do pierwszej liczby, a $2 do drugiej liczby.
Dalsze przykłady definicji wyrażeń regularnych opisano w poniższym FAQ:
