V programech se často používají různé názvy pro stejné materiály a průřezy. To činí převod označení materiálů a průřezů nezbytným, aby byly po výměně dat z RFEM 6 rozpoznány.
Převodní tabulky jsou dostupné v liště nabídek pod CAD-BIM. Tyto tabulky se používají při importu souborů DSTV, DXF, IFC, SAF nebo SDNF.
Převodní tabulky se skládají ze dvou samostatných tabulek (materiály a průřezy), přičemž každá obsahuje dva sloupce (externí materiál, resp. externí průřez, a Dlubal materiál, resp. Dlubal průřez)
Při importu souboru se informace o označení materiálu a průřezu vyčtou z externího souboru a automaticky doplní do tabulky. Pro převod je třeba těmto externím označením materiálu a průřezu přiřadit odpovídající názvy Dlubal v tabulce. Názvy Dlubal lze vybrat z knihovny materiálů a průřezů.

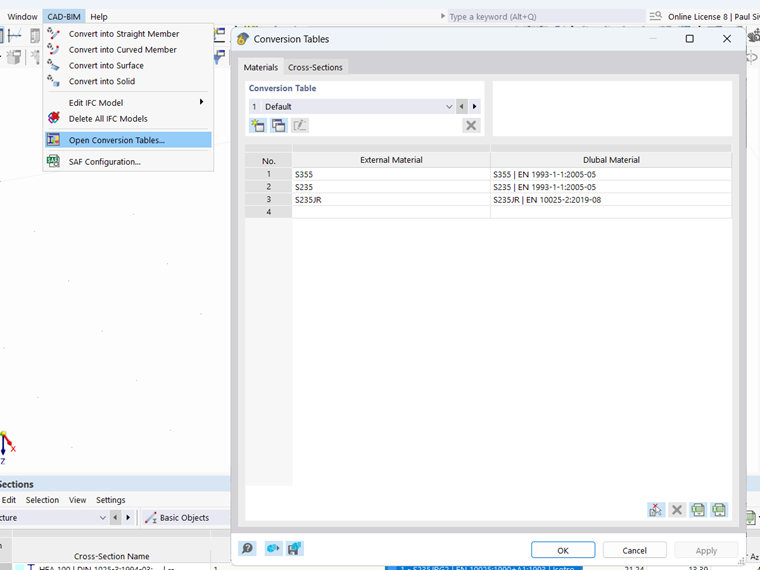

Převodní tabulka
Novou sadu tabulek lze vytvořit tlačítkem
. Pomocí tlačítka
lze zkopírovat existující sadu tabulek. Provedená nastavení a vybraná sada tabulek se ukládají tlačítkem 'Použít' a jsou tím pádem aplikována při importu souborů.
Přidání položky z vlastností IFC
U některých importovaných IFC souborů se v převodní tabulce nezobrazují žádné vyčtené průřezy. Sloupec tabulky s externími průřezy je prázdný. Vlastnosti IFC prvků však zobrazují označení průřezu. To znamená, že informace o průřezu v IFC souboru existuje, ale RFEM ji nemůže přímo vyčíst, protože je uložena na jiném místě v rámci IFC.
Chcete-li dodatečně doplnit umístění označení materiálu nebo průřezu, lze do převodní tabulky přes tlačítko
přidat novou položku z vlastností IFC.

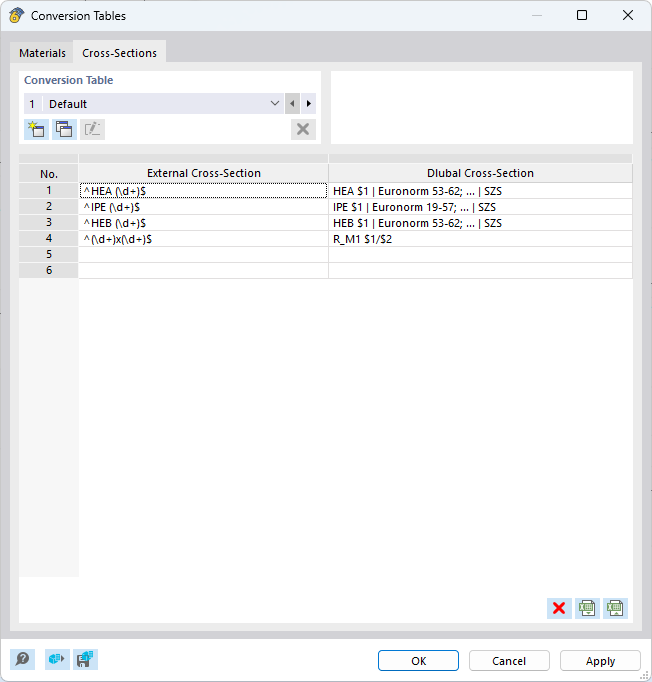

Převod pomocí regulárních výrazů
Pomocí regulárních výrazů je možné převést více objektů – například celou řadu profilů IPE – jedinou položkou.
Pro vytvoření převodu pro celou řadu profilů se regulární výraz sestaví následovně:
| Externí průřez | Dlubal průřez |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Regulární výraz v převodní tabulce vždy začíná znakem ^ a končí symbolem $.
Pro výraz (\d+) lze použít libovolné celé číslo (IPE200, IPE300,...).
Výraz $1 odkazuje na použitou číslici.
Jsou-li v externím průřezu použita dvě čísla, pak se výrazem $1 odkazuje na první číslo a výrazem $2 na druhé číslo.
Další příklady definice regulárních výrazů jsou popsány v následujícím FAQ:
