Spesso nei rispettivi programmi vengono utilizzate denominazioni diverse per gli stessi materiali e sezioni. Ciò rende necessaria una conversione delle denominazioni dei materiali e delle sezioni, affinché queste possano essere riconosciute da RFEM 6 dopo lo scambio dei dati.

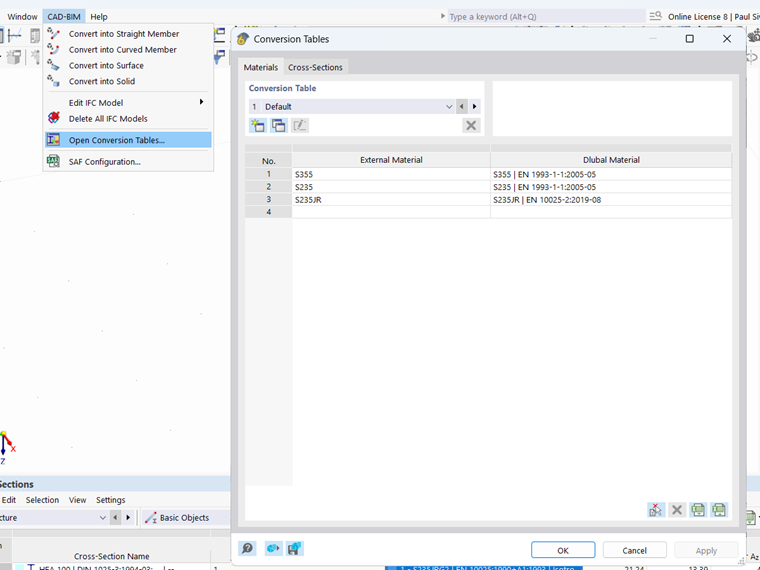

Le tabelle di conversione sono disponibili nella barra dei menu sotto CAD-BIM. Queste tabelle vengono utilizzate durante l'importazione di file DSTV, DXF, IFC, SAF o SDNF.
Le tabelle di conversione sono suddivise in due tabelle separate (materiali e sezioni), ciascuna con due colonne (Materiale esterno o Sezione esterna e Materiale Dlubal o Sezione Dlubal)
Durante l'importazione di un file, le informazioni sulle denominazioni dei materiali e delle sezioni vengono lette dal file esterno e aggiunte automaticamente alla tabella. Per la conversione, a queste denominazioni esterne di materiali e sezioni devono essere assegnati nella tabella i corrispondenti nomi Dlubal. I nomi Dlubal possono essere selezionati dalla libreria dei materiali e delle sezioni.
Tabella di conversione
Un nuovo set di tabelle può essere creato tramite il pulsante
. Tramite il pulsante
è possibile copiare un set di tabelle esistente. Le impostazioni effettuate e il set di tabelle selezionato vengono salvati con il pulsante 'Applica' e quindi applicati all'importazione dei file.
Aggiungere voce dalle proprietà IFC
In alcuni file IFC importati, nella tabella di conversione non vengono visualizzate sezioni lette. La colonna della tabella delle sezioni esterne è vuota. Tuttavia, nelle proprietà degli elementi IFC è visibile una denominazione della sezione. Ciò significa che l'informazione relativa alla sezione è presente nel file IFC, ma non può essere letta direttamente da RFEM poiché le informazioni sono memorizzate in un altro punto all'interno dell'IFC.
Per integrare successivamente il percorso di memorizzazione della denominazione del materiale o della sezione, è possibile aggiungere una nuova voce dalle proprietà IFC per la tabella di conversione tramite il pulsante
.
Conversione con espressioni regolari
L'uso delle espressioni regolari consente la conversione di più oggetti – ad esempio un'intera serie di profili IPE – tramite una sola voce.

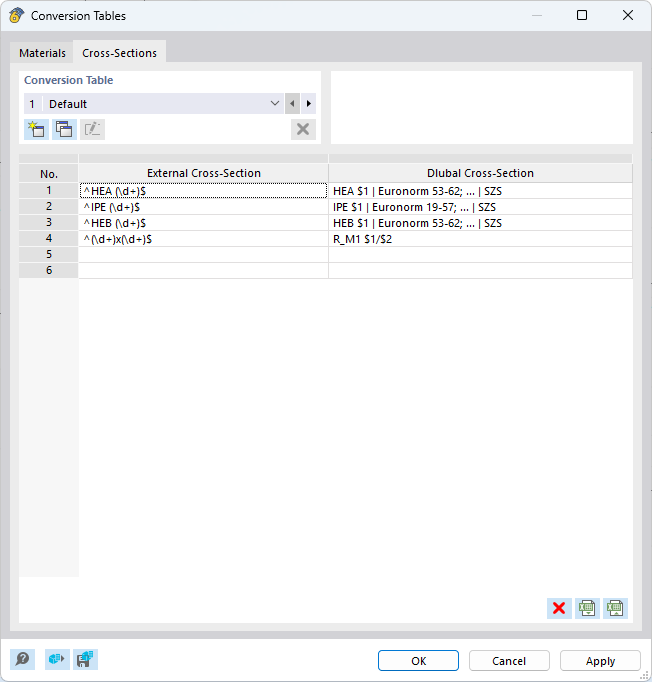

Per creare una conversione per l'intera serie di profili, l'espressione regolare viene strutturata come segue:
| Sezione esterna | Sezione Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Un'espressione regolare nella tabella di conversione inizia sempre con ^ e termina con il simbolo $.
Per l'espressione (\d+) può essere inserito qualsiasi numero intero (IPE200, IPE300,...).
Con l'espressione $1 si fa riferimento al numero inserito.
Se nell'elemento esterno vengono utilizzati due numeri, con l'espressione $1 si fa riferimento al primo numero e con $2 al secondo numero.
Ulteriori esempi per la definizione di espressioni regolari sono descritti nella seguente FAQ:
