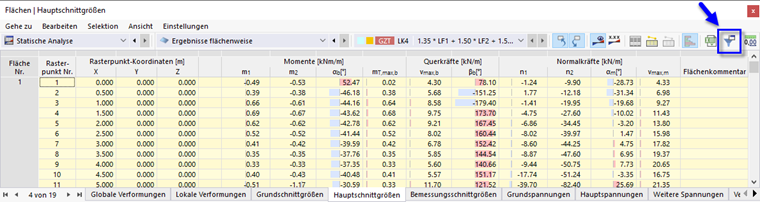

In den Ergebnistabellen bestehen Filtermöglichkeiten, die Sie für die Ausgabe der Ergebnisse nutzen können. Rufen Sie mit der Schaltfläche
den Dialog 'Ergebnistabellen-Manager' auf.

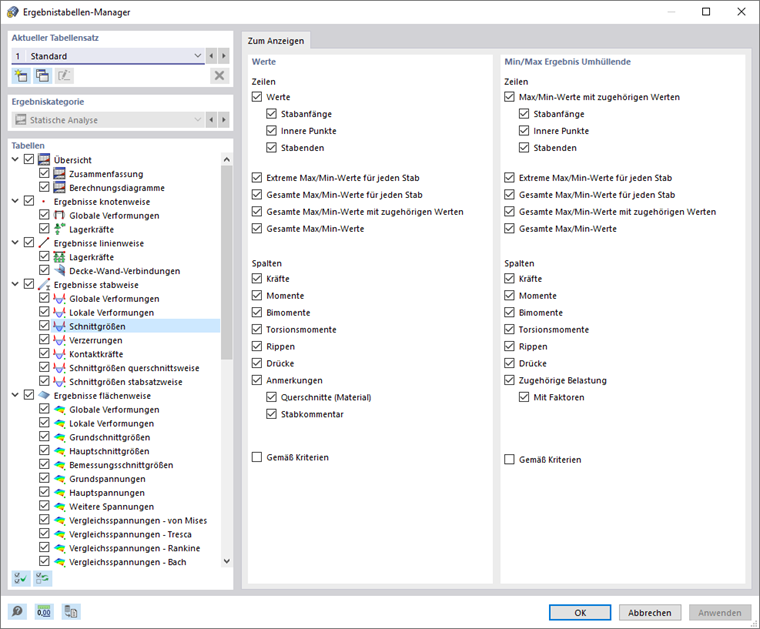

Im Ergebnistabellen-Manager können Sie festlegen, welche Ergebniszeilen und Ergebnisspalten angezeigt werden.
Aktueller Tabellensatz
Der Abschnitt links oben bietet die Möglichkeit, Tabelleneinstellungen abzuspeichern. Es sind alle verfügbaren Ergebnisse als 'Standard' voreingestellt.
Um bestimmte Einstellungen für die Tabellen zu speichern, klicken Sie auf die Schaltfläche

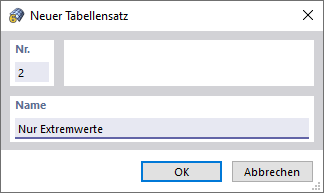

. Geben Sie im Dialog 'Neuer Tabellensatz' eine Bezeichnung an.
Nach OK können Sie die Einstellungen für den neuen Tabellensatz treffen. Sie stehen dann für die Auswertung in der Liste 'Aktueller Tabellensatz' zur Verfügung.
Tabellen
Legen Sie im Verzeichnisbaum anhand der Kontrollfelder fest, welche Tabellen angezeigt werden. Wenn Sie einen Eintrag per Mausklick selektieren, können Sie im Register 'Zum Anzeigen' die Detaileinstellungen für diese Ergebnisart vornehmen.
Zum Anzeigen
Legen Sie in diesem Register fest, welche 'Zeilen' und 'Spalten' in den Tabellen angezeigt werden sollen. Es sind getrennte Vorgaben für die 'Werte' der Lastfälle und -kombinationen sowie für die 'Min/Max Ergebnisumhüllende' möglich. Letztere betrifft die Tabellenausgabe für Ergebniskombinationen und Bemessungssituationen. Dort erscheinen an jeder Stelle zwei Ergebniswerte – die minimalen und die maximalen Ergebnisse mit den zugehörigen Werten.
Bei Stabschnittgrößen beispielsweise werden die Werte der Stabanfänge und Stabenden (Knotenwerte), der inneren Punkte (x-Stellen der benutzerdefinierten Stabergebniszwischenpunkte) sowie die Extremwerte der Stäbe ausgewiesen. Anhand der Kontrollfelder können Sie steuern, welche Schnittgrößentypen in den Spalten dargestellt werden.

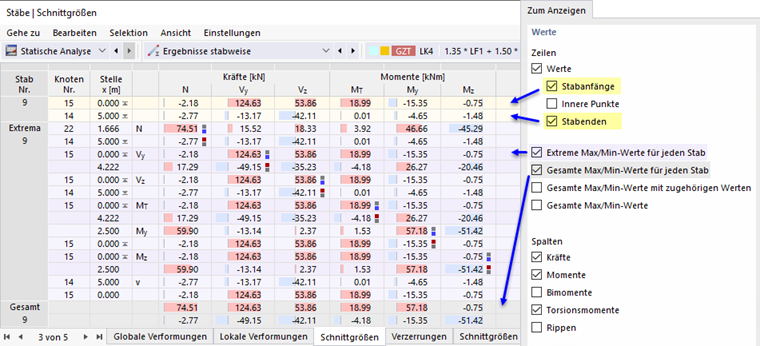

Das folgende Beispiel zeigt die Filtereinstellungen für die Schnittgrößen eines Stabes. Die Knotenwerte sind in der Tabelle gelb hinterlegt, die Extremwerte jeder Schnittgröße blau und die Gesamt-Extremwerte grau.
Wenn Sie das Kontrollfeld 'Gemäß Kriterien' anhaken, erscheint das Register 'Kriterien - Werte' bzw. 'Kriterien - Min/Max Ergebnisumhüllende'. Dort können Sie spezifische Vorgaben für die Ergebniswerte treffen, die in den Tabellen ausgewiesen werden (siehe Abschnitt Kriterien).
Kriterien
Die Register Kriterien - Werte und Kriterien - Min/Max Ergebnisumhüllende sind verfügbar, wenn Sie im Register 'Zum Anzeigen' die Kontrollfelder 'Gemäß Kriterien' angehakt haben.

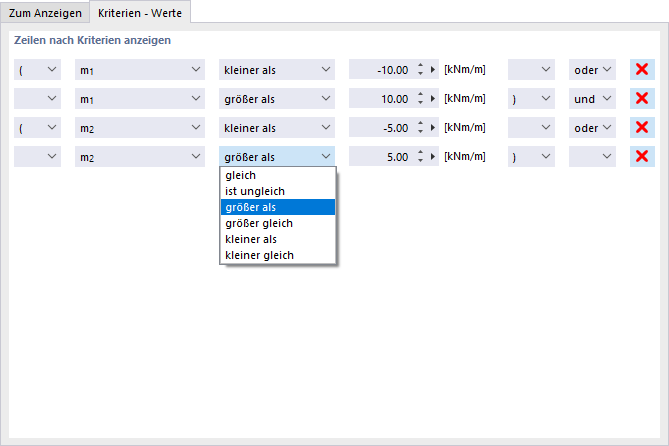

Sie können hier Bedingungen für die Tabellenwerte der selektierten Ergebnisart definieren. Wählen Sie in der zweiten Spalte die Verformung, Schnittgröße, Spannung oder Verzerrung aus. In den nächsten beiden Spalten geben Sie dann an, welches Kriterium hierfür gelten soll.
Um ein weiteres Kriterium festzulegen, wählen Sie in der letzten Spalte den Eintrag 'oder' (jedes Kriterium zählt für sich) oder 'und' (jedes Kriterium muss erfüllt sein) aus. Legen Sie dann in der neuen Zeile die nächste Bedingung fest.
Das Bild oben zeigt Kriterien für die Flächen-Hauptmomente. Damit werden nur die Ergebnisse der Momente m1 ausgegeben, die nicht zwischen ±10 kNm liegen, und deren zugehörige Momente m2 sich gleichzeitig außerhalb des Bereichs von ±5 kNm befinden.
