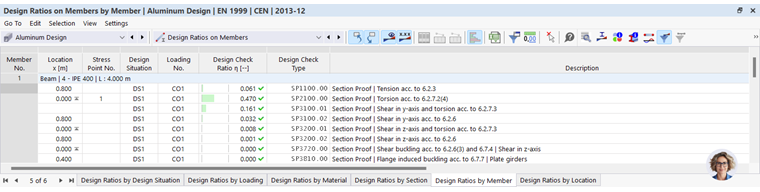

Таблицы результатов категории Использования в стержнях содержат данные результатов проведенных проверок с соответствующими коэффициентами использования.
Результаты для стержней отсортированы в закладках по следующим критериям:
- Нагрузки (расчётные ситуации, комбинации нагрузок)
- Свойства стержней (материалы, сечения)
- Объекты (наборы стержней, стержни, точки вдоль стержня x)
Набор стержней № / Стержень №
Для каждого критерия проверки указывается номер набора стержней (если проводился расчёт) и номер стержня, имеющего наибольшее использование.
Точка x
Указывается точка x на стержне, для которой определена максимальная степень использования. Следующие точки x актуальны для табличного вывода:
- Начальные и конечные узлы
- Промежуточные точки стержня (если определены)
- Деление стержня по Сетевые настройки для стержней
- Экстремальные значения внутренних усилий
Расчётная ситуация
Этот столбец указывает номера расчётных ситуаций, для которых имеются отдельные коэффициенты использования.
Нагрузка
Указываются номера комбинаций нагрузок или результатов, которые актуальны для соответствующих проверок.
Критерий проверки
В этом столбце приведены условия проверки в соответствии с Стандартом. Степень использования выражается длиной цветной полосы.
Тип проверки
Каждая проверка обозначается идентификатором с номером. Например, проверки сечения по Еврокоду имеют идентификатор 'SP', проверки устойчивости идентификатор 'ST', а проверки пригодности идентификатор 'SE'. Тип проверки объясняется в столбце Описание.
Формула проверки
Этот столбец вы можете активировать в Менеджере таблиц результатов. Он указывает уравнения стандарта, по которым выполняются проверки.
Описание
Каждая проверка сопровождается кратким описанием с ссылкой на раздел в стандарте.
Детали проверок для определенной степени использования вы можете просмотреть, воспользовавшись кнопкой
или двойным щелчком по строке.
Фильтрация результатов по предельным состояниям

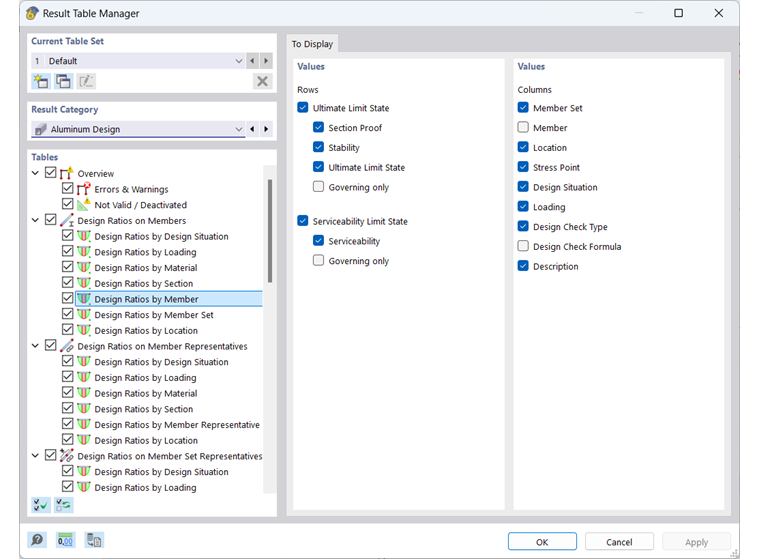

Если следует вывести в таблицу только результаты для определенных предельных состояний или типов проверок, используйте соответствующие фильтры в Менеджере таблиц результатов. Например, вы можете вывести только результаты для проверок устойчивости, отключив все 'строки', кроме Устойчивости.
Кнопки на панели инструментов таблицы также позволяют быстро включать и выключать результаты для определенных предельных состояний. Они доступны, если проверки для соответствующих предельных состояний имеются.
|
Включает или выключает результаты для предельного состояния несущей способности |
|
Включает или выключает результаты для предельного состояния пригодности к эксплуатации |
Фильтрация результатов по степени использования
Список справа на панели инструментов таблицы предоставляет возможность фильтровать таблицы по степеням использования. С опцией Макс выводится только значимая проверка для каждого объекта.
Вы также можете использовать пользовательский критерий фильтрации. Для этого выберите опцию Определить в списке. Откроется диалог Менеджер таблиц результатов с закладкой Критерии - Значения. Установите условие, например, чтобы отображались только такие коэффициенты использования, которые превышают определенное значение.
В разделе Фильтрация таблиц результатов руководства RFEM описано, как задавать условия для значений таблицы.
Оптимизация сечения
Если по какой-либо проверке сечение не соответствует требованиям, программа может оптимизировать его. Она найдет минимально возможное сечение в той же серии сечений, которое удовлетворяет требованиям. Выполните следующие действия:
- Установите категорию таблицы Вводные данные для расчета алюминия.
- Перейдите к таблице Сечения.
- Кликните на соответствующую ячейку в колонке таблицы Использовать другое сечение для расчета.
- Откройте список и выберите опцию Оптимизировать (см. изображение Оптимизация сечения).
