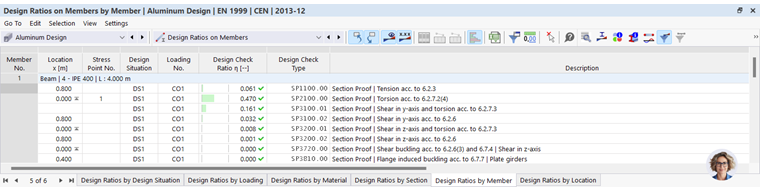

Tabele wyników w kategorii Wykorzystanie prętów zawierają dane wynikowe dotyczące przeprowadzonych weryfikacji z odpowiednimi stopniami wykorzystania.
Wyniki prętów są sortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
- Właściwości prętów (materiały, przekroje)
- Obiekty (zestawy prętów, pręty, miejsca x)
Zestaw prętów nr / Pręt nr
Dla każdego kryterium weryfikacji podano numer zestawu prętów (jeśli występuje) oraz numer pręta o największym stopniu wykorzystania.
Miejsce x
Podano miejsce x na pręcie, dla którego ustalono maksymalne wykorzystanie. Następujące miejsca x są istotne dla wydruku tabelarycznego:
- Początkowe i końcowe węzły
- Punkty pośrednie wyników prętów (jeśli zdefiniowane)
- Podział prętów zgodnie z Ustawienia siatki dla prętów
- Ekstremalne wartości momentów wewnętrznych
Sytuacja projektowa
Ta kolumna podaje numery Sytuacje projektowe, dla których występują poszczególne wykorzystania.
Obciążenie
Podano numery kombinacji obciążeń lub wyników, które są decydujące dla odpowiednich weryfikacji.
Kryterium weryfikacji
W tej kolumnie podano warunki weryfikacji zgodnie z Normą. Stopień odpowiedniego wykorzystania wyrażony jest długością kolorowego paska.
Rodzaj weryfikacji
Każda weryfikacja jest oznaczona identyfikatorem z numerem. Na przykład weryfikacje przekrojów zgodnie z Eurokodem mają identyfikator 'SP', weryfikacje stateczności mają identyfikator 'ST', a weryfikacje użytkowalności mają identyfikator 'SE'. Rodzaj weryfikacji wyjaśniono w kolumnie Opis.
Wzór weryfikacji
Te kolumnę można aktywować w Menedżerze tabel wyników. Podaje ona równania norm, według których przeprowadzane są weryfikacje.
Opis
Każda weryfikacja została opisana krótko, z odniesieniem do rozdziału w normie.
Szczegóły Weryfikacji dla danego wykorzystania można wyświetlić za pomocą przycisku
lub podwójnego kliknięcia w wiersz.
Filtrowanie wyników według stanu granicznego

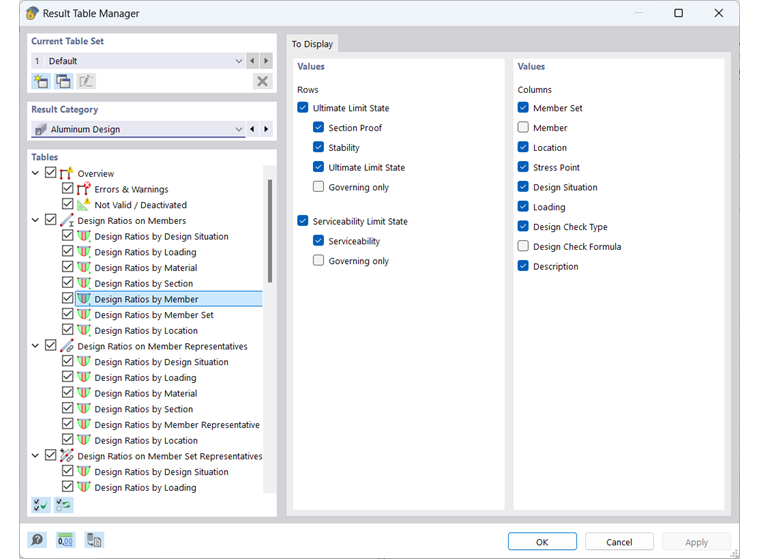

Jeśli w tabeli mają być wyświetlane tylko wyniki dla określonych stanów granicznych lub rodzajów weryfikacji, ustaw odpowiednie filtry w Menedżerze tabel wyników. Możesz na przykład wyświetlić tylko wyniki dla weryfikacji stateczności, dezaktywując wszystkie 'wiersze' poza Statecznością.
Przyciski na pasku narzędzi tabeli umożliwiają również szybkie włączanie i wyłączanie wyników dla określonych stanów granicznych. Są one dostępne, gdy istnieją weryfikacje dla odpowiednich stanów granicznych.
|
Włącza lub wyłącza wyniki dla stanu granicznego nośności |
|
Włącza lub wyłącza wyniki dla stanu granicznego użytkowalności |
Filtrowanie wyników według wykorzystania
Lista po prawej na pasku narzędzi tabeli oferuje możliwość filtrowania tabel według stopni wykorzystania. Opcja Max pozwala wyświetlić tylko decydującą weryfikację dla każdego obiektu.
Możesz również użyć niestandardowego kryterium filtrowania. Skorzystaj z opcji Zdefiniuj w liście. Otworzy się dialog Menedżer tabel wyników z zakładką Kryteria - Wartości. Ustaw warunek – na przykład, aby wyświetlić tylko wykorzystania większe niż określona wartość.
W rozdziale Filtrowanie tabel wyników podręcznika RFEM opisano, jak definiować warunki dla wartości tabel.
Optymalizacja przekroju
Jeśli weryfikacje dla danego przekroju nie są spełnione, program może zoptymalizować przekrój. Wyszukiwany jest najmniejszy możliwy przekrój w tej samej serii przekrojów, który spełnia wymagania. Wykonaj następujące kroki:
- Ustaw kategorię tabel Dane wejściowe dla weryfikacji aluminium.
- Przejdź do tabeli Przekroje.
- Kliknij odpowiednią komórkę kolumny tabeli Użyj innego przekroju do weryfikacji.
- Otwórz listę i wybierz opcję Optymalizuj (patrz obraz Optymalizacja przekroju).
