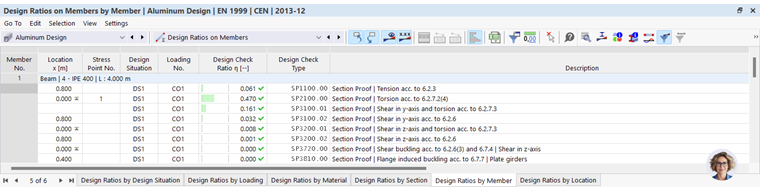

Les tableaux de résultats de la catégorie Ratio de vérification sur les barres contiennent les données de résultats des vérifications menées avec les ratios de vérification correspondants.
Les résultats des barres sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés des barres (matériaux, sections)
- Objets (ensembles de barres, barres, positions x de barre)
Ensemble de barres n° / Barre n°
Pour chaque critère de vérification, le numéro de l’ensemble de barres (si calculé) et de la barre qui présente le ratio de vérification le plus élevé est indiqué.
Position x
La position x sur la barre pour lequel le ratio de vérification maximal a été déterminé est indiqué. Les positions x suivantes sont pertinentes pour l’affichage tabulaire :
- Nœuds de début et de fin
- Points de résultats intermédiaires de barre (si définis)
- Division de la barre selon les paramètres de maillage pour les barres
- Valeurs extrêmes des efforts internes
Situation de projet
Cette colonne désigne les numéros des situations de projet, pour lesquels chaque ratio de vérification est disponible.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications correspondantes sont indiqués.
Critère de vérification
Dans cette colonne, les conditions de vérification selon la norme sont indiquées. La ratio de vérification correspondant est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Par exemple, les vérifications de section selon l’Eurocode ont l’identifiant « SP », les analyses de stabilité ont l’identifiant « ST » et les vérifications à l’ELS ont l’identifiant « SE ». Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le gestionnaire des tableaux de résultats. Elle donne les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description en référence au chapitre de la norme.
Vous pouvez afficher les détails de la vérification pour une certaine exploitation via le bouton
ou un double-clic dans la ligne.
Filtrer les résultats par état limite
Si seuls les résultats pour certains états limites ou types de vérification doivent être affichés dans le tableau, appliquez les filtres correspondants dans le gestionnaire de tableaux de résultats. Par exemple, vous pouvez afficher uniquement les résultats pour les vérifications de stabilité en désactivant toutes les « lignes » à l’exception de Stabilité.
Les boutons dans la barre d’outils du tableau permettent également d’afficher ou masquer rapidement les résultats pour des états limites spécifiques. Ils sont accessibles lorsque des vérifications pour les états limites respectifs sont disponibles.
|
Afficher ou masquer les résultats pour l’état limite ultime |
|
Afficher ou masquer les résultats pour l’état limite de service |
Filtrer les résultats par ratio de vérification
La liste à droite dans la barre d’outils du tableau permet de filtrer les tableaux par ratio de vérification. Avec l’option Max, seule la vérification déterminante pour chaque objet est affichée.
Vous pouvez également utiliser un critère de filtre personnalisé. Utilisez pour cela l’option Définir dans la liste. La boite de dialogue du gestionnaire de tableaux de résultats avec l’onglet Critères - Valeurs apparait. Définissez la condition, par exemple pour afficher uniquement les ratios de vérification supérieurs à une certaine valeur.
Le chapitre Filtres pour les tableaux de résultats du manuel de RFEM décrit comment définir des conditions pour les valeurs de tableau.
Optimiser la section
Si les vérifications pour une section ne sont pas satisfaites, vous pouvez laisser le logiciel optimiser la section. Le logiciel recherche la plus petite section possible dans la même série de sections qui satisfait les exigences. Procédez comme suit :
- Définissez la catégorie de tableaux sur Données d’entrée pour la vérification de l’aluminium.
- Accédez au tableau Sections.
- Cliquez dans la cellule correspondante de la colonne de tableau Utiliser une autre section pour le calcul.
- Ouvrez la liste et sélectionnez l’option Optimiser (voir l’image Optimiser la section).
