Ausnutzungen an Stäben

Die Ergebnistabelle Ausnutzung an Stäben enthält die Ergebnisdaten zu den geführten Nachweisen sowie deren Ausnutzung. Die verschiedenen zur Verfügung stehenden Tabellen ermöglichen eine Sortierung nach Belastungssituationen (nach Bemessungssituationen oder belastungsweise), nach Stabeigenschaften (materialweise oder querschnittsweise) und nach Nachweisort (stabweise, stabsatzweise, stellenweise oder spannungspunktweise).

01 Ergebnistabelle Ausnutzung an Stäben in der Aluminiumbemessung

Die Nachweisdetails für einen bestimmten Nachweis können Sie über Doppelklick auf die Nachweiszeile oder über die Schaltfläche anzeigen lassen.

Ergebnisfilter nach Grenzzustand

Je nach eingestellter Filterung im Ergebnistabellen-Manager können die Nachweise aller oder einiger Nachweistypen angezeigt werden (zum Beispiel nur Tragfähigkeit).

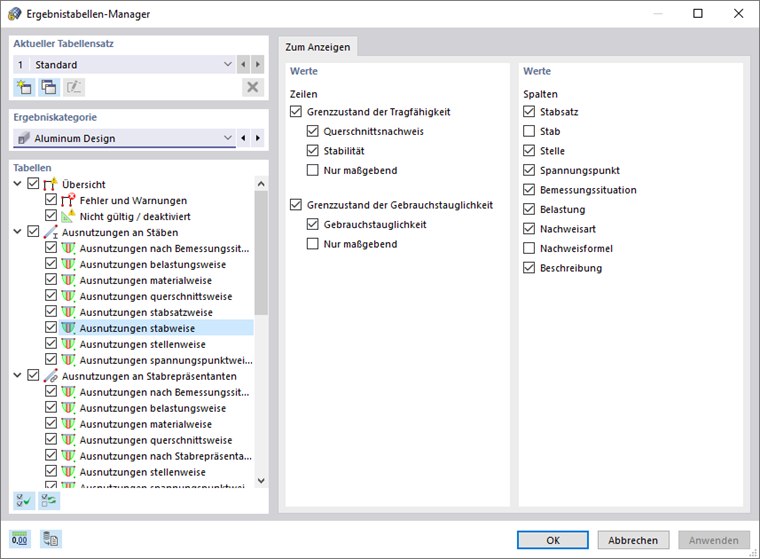

03 Ergebnistabellen-Manager für die Aluminiumbemessung, Ausnutzungen stabweise

Ebenso können Sie über die Schaltflächen zur Filterung nach Grenzzustand bestimmte Grenzzustände ein- oder ausblenden. Diese sind jeweils nur aktiv, wenn Nachweise in den entsprechenden Grenzzuständen vorliegen.

	Ergebnisfilter für Tragfähigkeitsnachweise
	Ergebnisfilter für Gebrauchstauglichkeitsnachweise

Ergebnisfilter nach Ausnutzung

Lassen Sie sich nur den maßgebenden Nachweis je Objekt (entsprechend gewählter Tabelle) ausgeben, indem Sie in der Liste der Filtereinstellung nach der Ausnutzung den Eintrag 'Max' auswählen. Sie können in dieser Liste auch eigene Filteroptionen im Format '> #.##' definieren. Es werden in der Tabelle nur Nachweise entsprechend der Filtereinstellung angezeigt.

07 Ergebnistabelle Ausnutzung an Stäben in der Aluminiumbemessung, Ergebnisfilter für maximalen Nachweis je Objekt
