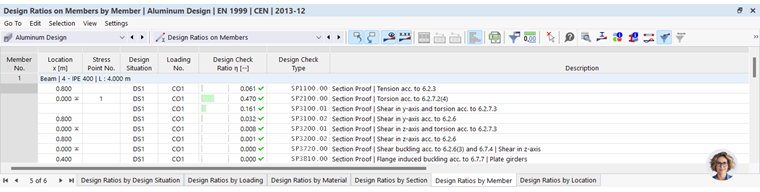

As tabelas de resultados da categoria Relações de cálculo em barras contêm os dados dos resultados para os cálculos realizados com as respetivas relações de cálculo.
Os resultados das barras estão classificados nos separadores de acordo com os seguintes critérios:
- Carregamentos (situações de dimensionamento, combinações de carga)
- Propriedades das barras (materiais, secções)
- Objetos (conjuntos de barras, barras, pontos x da barra)
Conjunto de barras nº / Barra nº
Para cada critério de dimensionamento, é indicado o número do conjunto de barras (se dimensionado) e da barra que apresenta a maior relação de cálculo.
Ponto x
É indicado, para cada barra, o ponto x onde foi determinada a relação de cálculo máxima. Os seguintes pontos x são relevantes para a saída em tabela:
- Nós de início e fim
- Pontos intermédios dos resultados da barra (se definidos)
- Divisão da barra de acordo com definições de rede para barras
- Valores extremos dos esforços de corte
Situação de dimensionamento
Esta coluna nomeia os números das situações de dimensionamento para os quais as relações de cálculo individuais estão disponíveis.
Carregamento
São indicados os números das combinações de carga ou resultados que são determinantes para os cálculos individuais.
Critério de verificação
Nesta coluna estão indicadas as condições de verificação conforme norma. A relação de cálculo é expressa pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é identificada por um código com número. Por exemplo, as verificações de secção em conformidade com o Eurocódigo tem o código 'SP', as verificações de estabilidade tem o código 'ST' e as verificações do estado limite de utilização tem o código 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Pode ativar esta coluna no gerente de tabelas de resultados. Ela apresenta as equações da norma de acordo com as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo na norma.
Pode visualizar os detalhes da verificação para uma determinada relação de cálculo através do botão
ou ao fazer duplo clique na linha.
Filtrar resultados por estado limite

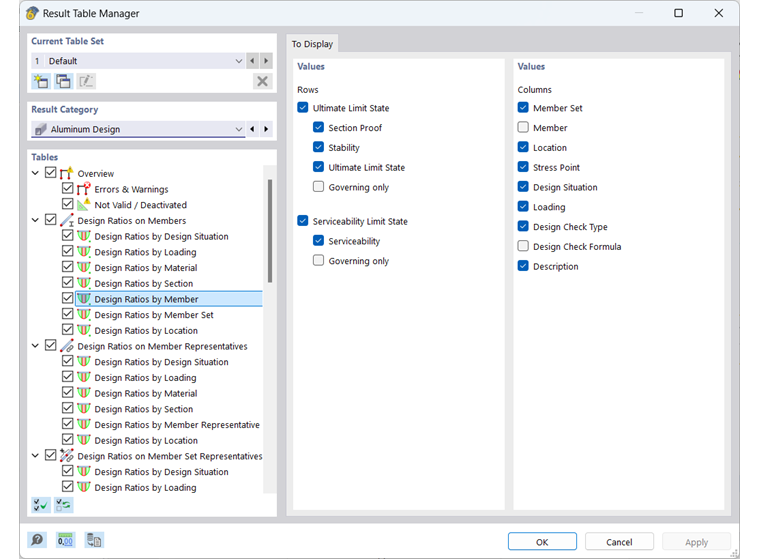

Se apenas os resultados para certos estados limite ou tipos de verificação devem ser exibidos na tabela, defina os filtros correspondentes no gerente de tabelas de resultados. Por exemplo, pode exibir apenas os resultados para vértices de estabilidade, desativando todas as 'linhas' exceto 'Estabilidade'.
Os botões na barra de ferramentas da tabela também oferecem a possibilidade de rapidamente mostrar ou ocultar resultados de determinados estados limite. Estes estão acessíveis quando existem verificações para os respectivos estados limite.
|
Mostra ou oculta resultados para estado limite último |
|
Mostra ou oculta resultados para estado limite de utilização |
Filtrar resultados por relação de cálculo
A lista à direita na barra de ferramentas da tabela oferece a possibilidade de filtrar as tabelas por relações de cálculo. Com a opção Max, apenas a verificação dominante é exibida para cada objeto.
Pode também usar um critério de filtragem personalizado. Para isso, utilize a opção Definir na lista. Será aberta a caixa de diálogo gerente de tabelas de resultados com o separador Critérios - Valores. Defina a condição – por exemplo, para mostrar apenas relações de cálculo que são superiores a um determinado valor.
O capítulo filtrar tabelas de resultados do manual RFEM descreve como definir condições para os valores das tabelas.
Otimizar secção
Caso as verificações para uma secção não sejam satisfeitas, pode deixar que o programa otimize a secção. O programa irá procurar pela menor secção possível dentro da mesma série de secções que satisfaça os requisitos. Proceda da seguinte forma:
- Defina a categoria de tabela Dados de entrada para o dimensionamento em alumínio.
- Mude para a tabela Secções.
- Clique na célula da coluna de tabela Usar outra secção para o dimensionamento.
- Abra a lista e selecione a opção Otimizar (ver imagem otimizar secção).
