Konfigurace mezního stavu použitelnosti je rozdělena do několika záložek, které přehledně strukturují požadavky pro jednotlivá posouzení.
Pruty

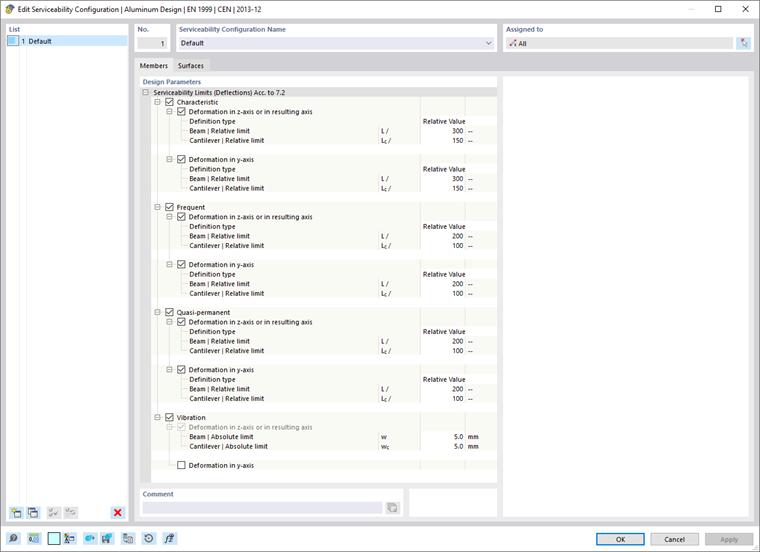

V záložce Pruty dialogu 'Konfigurace mezního stavu použitelnosti' zadáte mezní hodnoty, které platí pro deformace prutů a sad prutů.
Mezní hodnoty použitelnosti (průhyby) podle 7.2
Existují různé typy návrhových situací pro posouzení použitelnosti (viz kapitola Návrhové situace manuálu RFEM). Při posouzení podle EN 1999-1-1 se rozlišuje mezi charakteristickou, častou a kvazistálou kombinací. Pro každý typ kombinace můžete stanovit specifické mezní hodnoty průhybů, které platí vždy pro směry os prutu.
Mezní hodnoty deformací se v zásadě vztahují k délkám konstrukčních prvků: Čím delší je prut, tím větší průhyby jsou přípustné. V seznamu vedle 'Typu zadání' můžete vybrat, v jaké formě chcete mezní hodnotu definovat.
- Relativní hodnota: Mezní hodnota je definována ve vztahu k délce prutu nebo sady prutů.
- Absolutní hodnota: Hodnota maximálního průhybu je zadána přímo.
- Součet relativní a absolutní hodnoty: Mezní hodnota se skládá z relativní a absolutní hodnoty.
- Min. z relativní a absolutní hodnoty: Jako mezní hodnota platí menší hodnota z relativní nebo absolutní hodnoty.
- Max. z relativní a absolutní hodnoty: Jako mezní hodnota platí větší hodnota z relativní nebo absolutní hodnoty.
V závislosti na uložení konstrukčního prvku – oboustranně uložený 'Nosník' nebo jednostranně uložený 'Konzolový nosník' – jsou zpravidla relevantní různé mezní hodnoty průhybu. Typ, který je pro určitý segment rozhodující, se určuje automaticky na základě přiřazených návrhových podpor: Segment s návrhovými podporami na obou stranách nebo bez návrhové podpory je klasifikován jako Nosník, segment s návrhovou podporou na jedné straně jako Konzolový nosník. Návrhové podpory lze zadat v záložce Návrhové podpory a průhyb prutů a sad prutů.
V případě potřeby upravte přednastavené mezní hodnoty pro analýzy deformací objektů.
Pokud se má při analýze deformací zohlednit nadvýšení (počáteční deformace konstrukčního prvku při montáži), můžete toto zakřivení zadat ve vlastnostech prutu nebo sady prutů (viz kapitola Návrhové podpory a průhyb). Zde můžete také určit, zda se maximální posuny vztahují k posunutým koncům segmentů nebo k nedeformovanému výchozímu systému.
Kmitání
Kategorie 'Kmitání' umožňuje jednoduchým způsobem zkontrolovat deformaci pro posouzení kmitání ve vztahu k amplitudě kmitání. Pro toto posouzení se berou v úvahu všechny návrhové situace, kterým je v tabulce Návrhové situace přiřazen typ MSP - Kmitání. Předpokládá se, že se jedná o odpovídající kombinace zatížení nebo kombinace výsledků, které obsahují maximální hodnoty amplitud kmitání ve formě průhybů. Ty se porovnávají s mezní hodnotou v příslušném směru osy.

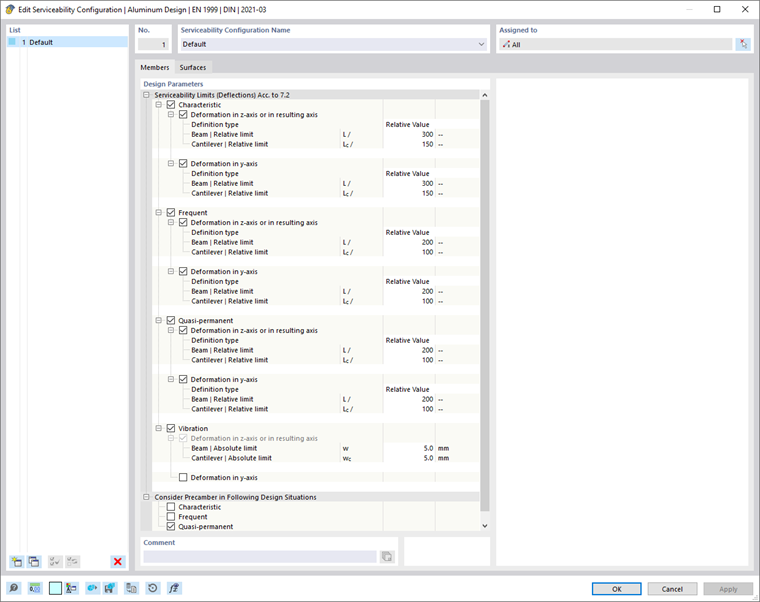

Zohlednit nadvýšení v následujících návrhových situacích
Aktivujte zaškrtávací políčka pro návrhové situace, ve kterých se má nadvýšení zohlednit.
Plochy

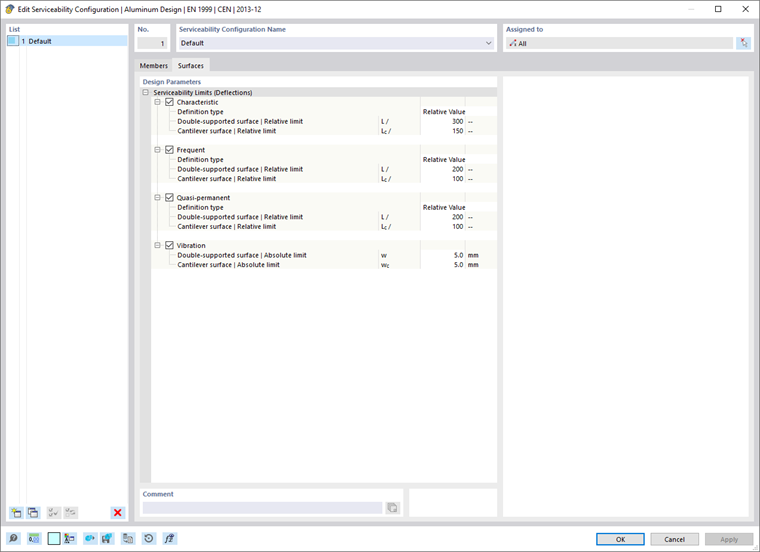

V záložce Plochy dialogu 'Konfigurace mezního stavu použitelnosti' zadáte mezní hodnoty, které platí pro deformace ploch.
Stejně jako u Prutů existují různé typy návrhových situací pro posouzení použitelnosti. Pro každý typ kombinace můžete stanovit specifické mezní hodnoty průhybů. Vztahují se k délkám konstrukčních prvků. Seznam vedle 'Typu zadání' obsahuje několik možností, v jaké formě lze mezní hodnotu definovat (viz obrázek Vztáhnout deformaci):
- Relativní hodnota: Mezní hodnota je definována ve vztahu k délce plochy.
- Absolutní hodnota: Hodnota maximálního průhybu je zadána přímo.
- Součet relativní a absolutní hodnoty: Mezní hodnota se skládá z relativní a absolutní hodnoty.
- Min. z relativní a absolutní hodnoty: Jako mezní hodnota platí menší hodnota z relativní nebo absolutní hodnoty.
- Max. z relativní a absolutní hodnoty: Jako mezní hodnota platí větší hodnota z relativní nebo absolutní hodnoty.
V závislosti na uložení konstrukčního prvku – oboustranně uložená plocha nebo jednostranně uložená konzolová plocha – jsou zpravidla relevantní různé mezní hodnoty průhybu. Toto uložení jako 'Typ plochy' je třeba definovat ve vlastnostech plochy nebo sady ploch v záložce Průhyb. Zde můžete také určit, zda se maximální posuny vztahují k nedeformovanému systému, deformované referenční rovině nebo rovnoběžné ploše, a zadat, jak se má určit vztažná délka.
V případě potřeby upravte přednastavené mezní hodnoty pro analýzy deformací objektů.
