Конфигурация пригодности к эксплуатации разделена на несколько вкладок, которые наглядно структурируют предписания для отдельных расчётов.
Стержни

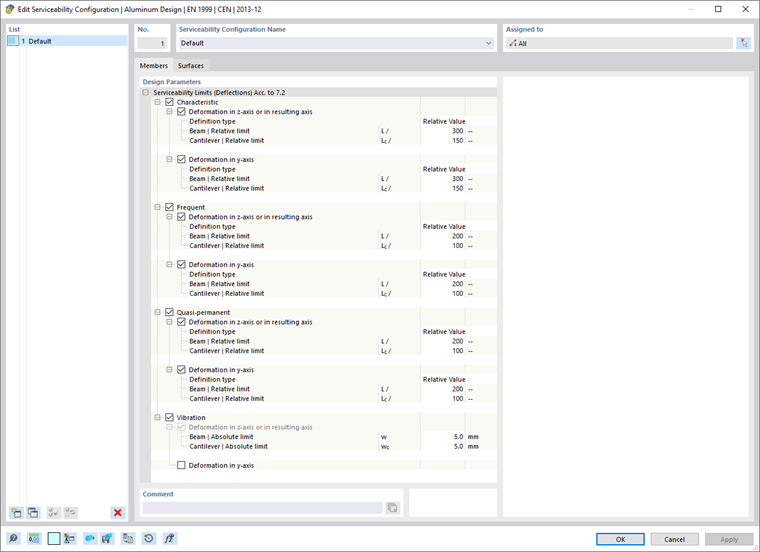

Во вкладке Стержни диалога 'Конфигурация пригодности к эксплуатации' вы задаёте граничные значения, действительные для деформаций стержней и блоков стержней.
Граничные значения пригодности к эксплуатации (прогибы) согласно 7.2
Существуют различные типы расчётных ситуаций для расчётов по предельному состоянию по пригодности к эксплуатации (см. главу Расчётные ситуации руководства RFEM). При расчёте согласно EN 1999-1-1 различают характеристическую, частую и квазипостоянную комбинации. Для каждого типа комбинации вы можете задать специфические граничные значения прогибов, действительные для направлений осей стержня.
Граничные значения деформаций в принципе привязаны к длинам элементов конструкции: чем длиннее стержень, тем большие прогибы допустимы. В списке рядом с 'Тип определения' вы можете выбрать, в какой форме вы хотите задать граничное значение.
- Относительное значение: Граничное значение задаётся в зависимости от длины стержня или блока стержней.
- Абсолютное значение: Значение максимального прогиба задаётся напрямую.
- Сумма относительного и абсолютного значений: Граничное значение складывается из относительного и абсолютного значений.
- Минимум относительного и абсолютного значений: В качестве граничного значения действует меньшее из относительного или абсолютного значений.
- Максимум относительного и абсолютного значений: В качестве граничного значения действует большее из относительного или абсолютного значений.
В зависимости от опирания элемента конструкции – 'балка', опертая с двух сторон, или 'консольная балка', опертая с одной стороны – как правило, актуальны разные граничные значения прогиба. Тип, имеющийся для определённого сегмента, автоматически определяется на основе назначенных расчётных опор: Сегмент с расчётными опорами с обеих сторон или без расчётных опор классифицируется как Балка, сегмент с расчётной опорой с одной стороны – как Консольная балка. Расчётные опоры можно задать во вкладке Расчётные опоры и прогиб стержней и блоков стержней.
При необходимости скорректируйте предустановленные граничные значения для проверок деформаций объектов.
Если при проверке деформации должен учитываться строительный подъём (предварительная деформация элемента конструкции при монтаже), то эту начальную кривизну можно задать в свойствах стержня или блока стержней (см. главу Расчётные опоры и прогиб). Там же можно указать, относятся ли максимальные перемещения к смещённым концам сегмента или к недеформированной исходной системе.
Колебание
Категория 'Колебание' позволяет просто проверить деформацию для расчёта на колебания относительно амплитуды колебаний. Для этой проверки учитываются все расчётные ситуации, которым в таблице Расчётные ситуации присвоен тип ГПЭ - Колебание. Предполагается, что это соответствующие сочетания нагрузок или расчётные сочетания, которые содержат максимальные значения амплитуд колебаний в виде прогибов. Они сравниваются с граничным значением в соответствующем направлении оси.

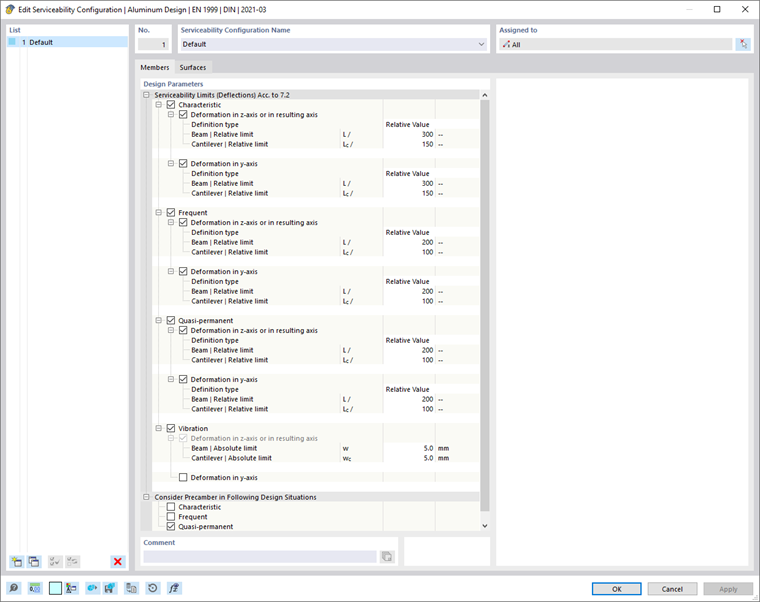

Учитывать строительный подъём в следующих расчётных ситуациях
Активируйте флажки для тех расчётных ситуаций, в которых должен учитываться строительный подъём.
Поверхности

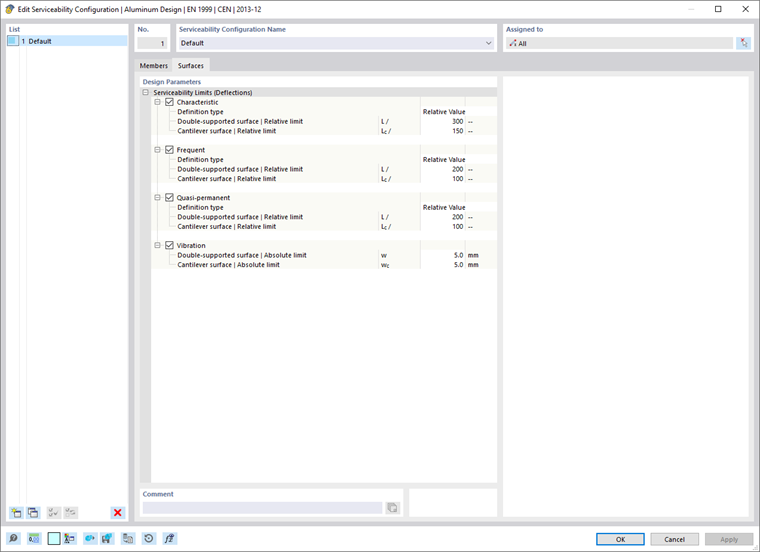

Во вкладке Поверхности диалога 'Конфигурация пригодности к эксплуатации' вы задаёте граничные значения, действительные для деформаций поверхностей.
Как и для Стержней, существуют различные типы расчётных ситуаций для расчётов по пригодности к эксплуатации. Для каждого типа комбинации вы можете задать специфические граничные значения прогибов. Они привязаны к длинам элементов конструкции. Список рядом с 'Тип определения' содержит несколько вариантов выбора, в какой форме можно задать граничное значение (см. рисунок Задать привязку деформации):
- Относительное значение: Граничное значение задаётся в зависимости от длины поверхности.
- Абсолютное значение: Значение максимального прогиба задаётся напрямую.
- Сумма относительного и абсолютного значений: Граничное значение складывается из относительного и абсолютного значений.
- Минимум относительного и абсолютного значений: В качестве граничного значения действует меньшее из относительного или абсолютного значений.
- Максимум относительного и абсолютного значений: В качестве граничного значения действует большее из относительного или абсолютного значений.
В зависимости от опирания элемента конструкции – поверхность, опертая с двух сторон, или консольная поверхность, опертая с одной стороны – как правило, актуальны разные граничные значения прогиба. Это опирание как 'Тип поверхности' следует определить в свойствах поверхности или блока поверхностей во вкладке Прогиб. Там же можно указать, относятся ли максимальные перемещения к недеформированной системе, деформированной опорной плоскости или параллельной поверхности, а также задать способ определения опорной длины.
При необходимости скорректируйте предустановленные граничные значения для проверок деформаций объектов.
