EN 1999

A configuração de estado limite de utilização está dividida em vários separadores, que estruturam claramente as especificações para as verificações individuais.

Barras

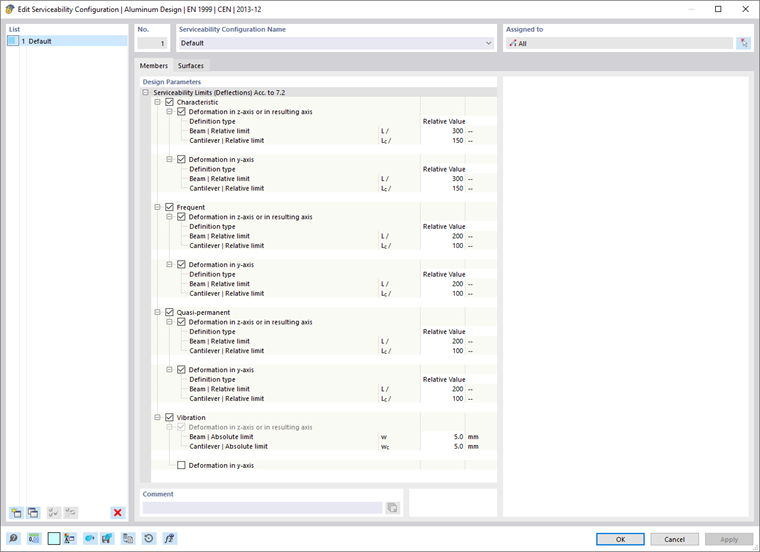

No separador Barras do diálogo 'Configuração de estado limite de utilização', pode definir os valores limite para as deformações das barras e conjuntos de barras.

Valores limite do estado limite de utilização (flechas) de acordo com 7.2

Existem vários tipos de situações de dimensionamento para verificações de estado limite de utilização (consulte o capítulo Situações de dimensionamento do manual do RFEM). Na verificação de acordo com a EN 1999-1-1, é feita uma distinção entre a combinação característica, a frequente e a quase permanente. Para cada tipo de combinação, pode definir valores limite específicos para as flechas, que se aplicam às direções dos eixos da barra.

Em princípio, os valores limite das deformações estão relacionados com os comprimentos dos componentes: quanto mais longa for uma barra, maiores serão as flechas admissíveis. Na lista ao lado do 'Tipo de definição', pode selecionar a forma como pretende definir o valor limite.

  • Valor relativo: O valor limite é definido em relação ao comprimento da barra ou do conjunto de barras.
  • Valor absoluto: O valor da flecha máxima é definido diretamente.
  • Soma do valor relativo e absoluto: O valor limite é a soma do valor relativo e do valor absoluto.
  • Mín. do valor relativo e absoluto: O menor valor entre o valor relativo e o absoluto é considerado como valor limite.
  • Máx. do valor relativo e absoluto: O maior valor entre o valor relativo e o absoluto é considerado como valor limite.

Dependendo do apoio do componente – 'Viga' apoiada em ambos os lados ou 'Viga em consola' apoiada num lado – são geralmente relevantes diferentes valores limite da flecha. O tipo que existe para um determinado segmento é determinado automaticamente com base nos apoios de cálculo atribuídos: Um segmento com apoios de cálculo em ambos os lados ou sem apoio de cálculo é classificado como Viga, um segmento com um apoio de cálculo num lado como Viga em consola. Os apoios de cálculo podem ser definidos no separador Apoio de cálculo e flecha das barras e conjuntos de barras.

Se necessário, ajuste os valores limite predefinidos para as verificações de deformação dos objetos.

Informação

Os valores guardados nos valores padrão devem ser entendidos como sugestões, uma vez que as normas de dimensionamento geralmente não especificam valores limite fixos.

Se for considerada uma contraflecha (curvatura inicial do componente durante a instalação) na verificação da deformação, pode definir esta curvatura inicial nas propriedades da barra ou do conjunto de barras (consulte o capítulo Apoio de cálculo e flecha). Aí também pode definir se os deslocamentos máximos se referem às extremidades deslocadas do segmento ou ao sistema inicial não deformado.

Vibração

A categoria 'Vibração' permite verificar a deformação para a verificação de vibração de forma simples, em relação a uma amplitude de vibração. Para esta verificação, são consideradas todas as situações de dimensionamento às quais foi atribuído o tipo ELS - Vibração na tabela Situações de dimensionamento. Pressupõe-se que se trata das correspondentes combinações de cargas ou combinações de resultados que contêm os valores máximos das amplitudes de vibração na forma de flechas. Estes são comparados com o valor limite na direção do eixo respetivo.

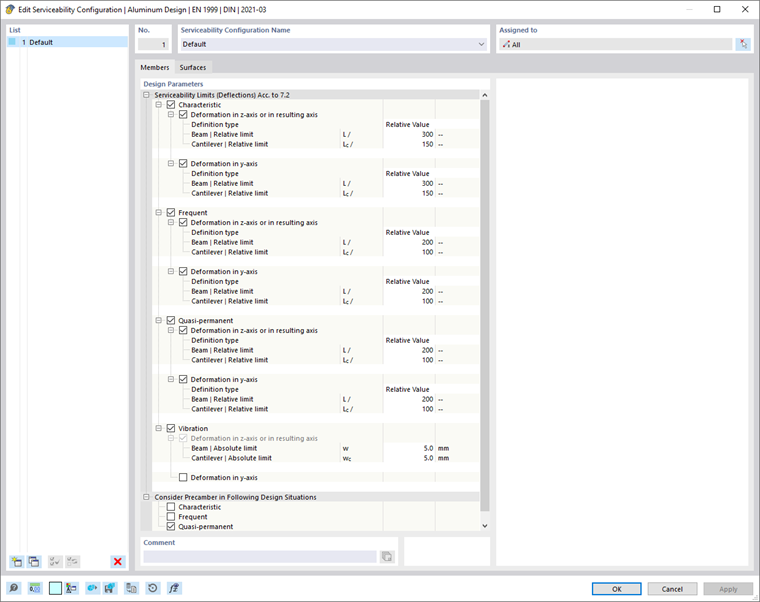

Considerar contraflecha nas seguintes situações de dimensionamento

Ative as caixas de seleção para as situações de dimensionamento nas quais a contraflecha deve ser considerada.

Superfícies

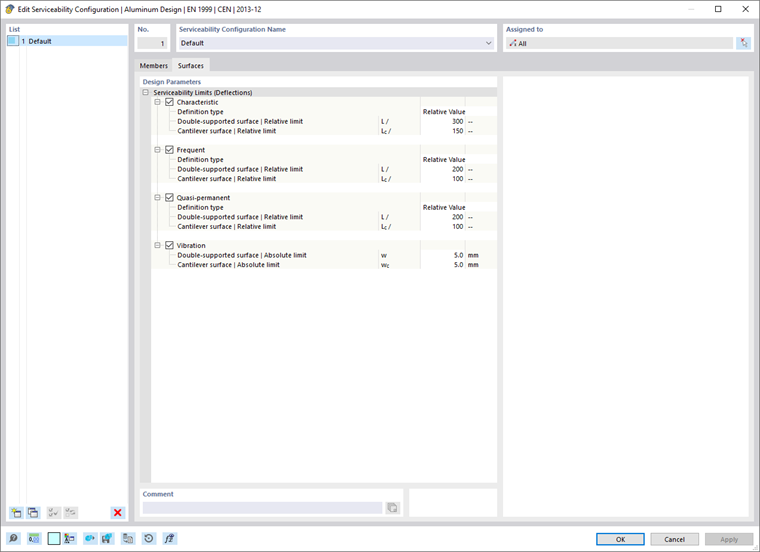

No separador Superfícies do diálogo 'Configuração de estado limite de utilização', pode definir os valores limite para as deformações das superfícies.

Tal como para as Barras, existem vários tipos de situações de dimensionamento para verificações de estado limite de utilização. Para cada tipo de combinação, pode definir valores limite específicos para as flechas. Estes estão relacionados com os comprimentos dos componentes. A lista ao lado do 'Tipo de definição' contém várias opções para definir um valor limite (consulte a imagem Definir referência da deformação):

  • Valor relativo: O valor limite é definido em relação ao comprimento da superfície.
  • Valor absoluto: O valor da flecha máxima é definido diretamente.
  • Soma do valor relativo e absoluto: O valor limite é a soma do valor relativo e do valor absoluto.
  • Mín. do valor relativo e absoluto: O menor valor entre o valor relativo e o absoluto é considerado como valor limite.
  • Máx. do valor relativo e absoluto: O maior valor entre o valor relativo e o absoluto é considerado como valor limite.

Dependendo do apoio do componente – superfície apoiada em ambos os lados ou superfície em consola apoiada num lado – são geralmente relevantes diferentes valores limite da flecha. Este apoio, como 'Tipo de superfície', deve ser definido nas propriedades da superfície ou do conjunto de superfícies no separador Flecha. Aí também pode definir se os deslocamentos máximos se referem ao sistema não deformado, a um plano de referência deformado ou a uma superfície paralela e especificar como o comprimento de referência deve ser determinado.

Se necessário, ajuste os valores limite predefinidos para as verificações de deformação dos objetos.

Informação

Os valores guardados nos valores padrão devem ser entendidos como sugestões, uma vez que as normas de dimensionamento geralmente não especificam valores limite fixos.
