La configuration pour l’ELS est divisée en plusieurs onglets, ce qui structure clairement les paramètres de chaque vérification.
Barres

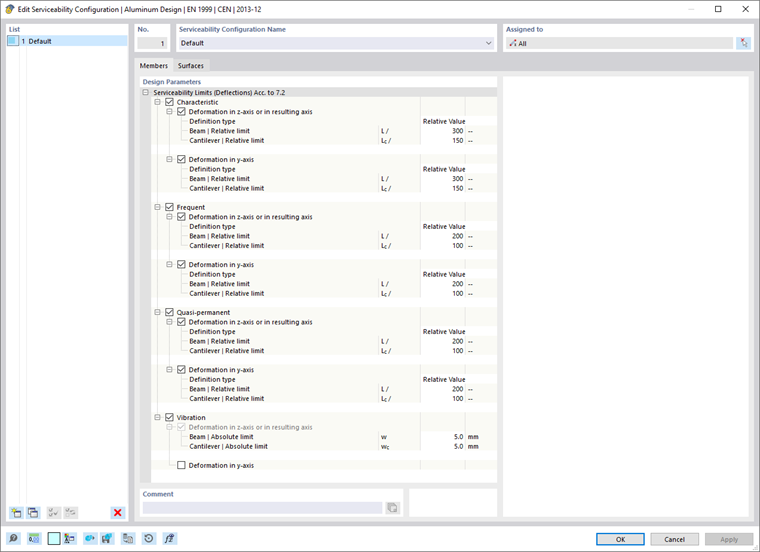

Dans l'onglet Barres de la boîte de dialogue 'Configuration pour l’ELS', vous définissez les valeurs limites qui s'appliquent aux déformations des barres et des ensembles de barres.
Valeurs limites d’ELS (flèches) selon 7.2
Il existe différents types de situation de projet pour les vérifications à l’ELS (voir le chapitre Bemessungssituationen du manuel de RFEM). Pour la vérification selon l'EN 1999-1-1, une distinction est faite entre la combinaison caractéristique, fréquente et quasi-permanente. Pour chaque type de combinaison, vous pouvez définir des valeurs limites de flèches spécifiques, qui s'appliquent respectivement aux directions des axes de barre.
Les valeurs limites des déformations sont en principe rapportées aux longueurs des éléments structurels : plus une barre est longue, plus les flèches admissibles sont importantes. Dans la liste à côté du 'Type de définition', vous pouvez choisir la forme sous laquelle vous souhaitez définir la valeur limite.
- Valeur relative : la valeur limite est définie par rapport à la longueur de la barre ou de l'ensemble de barres.
- Valeur absolue : la valeur de la flèche maximale est définie directement.
- Somme des valeurs relative et absolue : la valeur limite correspond à l'addition de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : la valeur la plus petite entre la valeur relative et la valeur absolue est utilisée comme valeur limite.
- Max. des valeurs relative et absolue : la valeur la plus grande entre la valeur relative et la valeur absolue est utilisée comme valeur limite.
En fonction de l'appui de l'élément structurel – 'Poutre' sur deux appuis ou 'Poutre en porte-à-faux' sur un seul appui – différentes limites de flèche sont généralement pertinentes. Le type présent pour un segment spécifique est automatiquement déterminé à l'aide des appuis de calcul assignés : un segment avec des appuis de calcul des deux côtés ou sans appui de calcul est classé comme Poutre, un segment avec un appui de calcul d'un seul côté comme Poutre en porte-à-faux. Vous pouvez définir les appuis de calcul dans l'onglet Appuis de calcul et flèche des barres et ensembles de barres.
Si nécessaire, ajustez les valeurs limites par défaut pour l'analyse des déformations des objets.
Si une contre-flèche (pré-déformation de l'élément structurel lors de la mise en œuvre) doit être prise en compte dans l'analyse des déformations, vous pouvez indiquer cette contre-flèche dans les propriétés de la barre ou de l'ensemble de barres (voir le chapitre Appuis de calcul et flèche). Vous pouvez également y définir si les déplacements maximaux se réfèrent aux extrémités de segment déplacées ou au système initial non déformé.
Vibration
La catégorie 'Vibration' permet de vérifier simplement la déformation pour l'analyse vibratoire en se référant à une amplitude de vibration. Pour cette vérification, toutes les situations de projet auxquelles le type ELS - Vibration est assigné dans le tableau Situations de projet sont prises en compte. On suppose qu'il s'agit de combinaisons de charges ou de combinaisons de résultats correspondantes, qui contiennent les valeurs maximales des amplitudes de vibration sous forme de flèches. Celles-ci sont comparées à la valeur limite dans la direction d'axe respective.

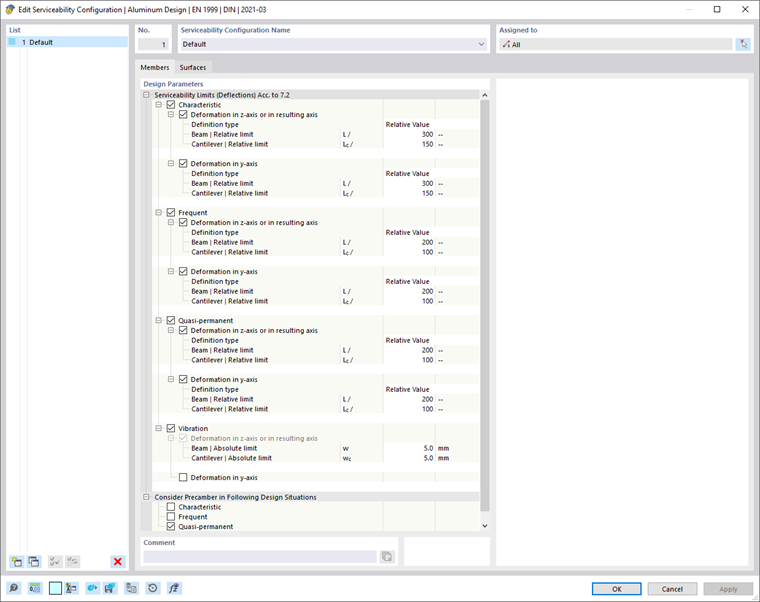

Prendre en compte la contre-flèche dans les situations de projet suivantes
Cochez les cases des situations de projet dans lesquelles la contre-flèche doit être prise en compte.
Surfaces

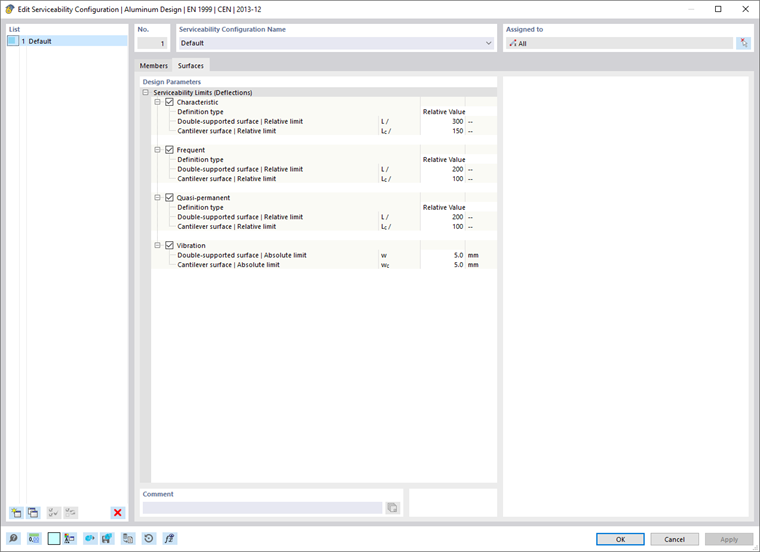

Dans l'onglet Surfaces de la boîte de dialogue 'Configuration pour l’ELS', vous définissez les valeurs limites qui s'appliquent aux déformations des surfaces.
Comme pour les Barres, il existe différents types de situation de projet pour les vérifications à l’ELS. Pour chaque type de combinaison, vous pouvez définir des valeurs limites de flèches spécifiques. Elles sont rapportées aux longueurs des éléments structurels. La liste à côté du 'Type de définition' contient plusieurs options pour définir une valeur limite (voir l'image Définir la référence de la déformation) :
- Valeur relative : la valeur limite est définie par rapport à la longueur de la surface.
- Valeur absolue : la valeur de la flèche maximale est définie directement.
- Somme des valeurs relative et absolue : la valeur limite correspond à l'addition de la valeur relative et de la valeur absolue.
- Min. des valeurs relative et absolue : la valeur la plus petite entre la valeur relative et la valeur absolue est utilisée comme valeur limite.
- Max. des valeurs relative et absolue : la valeur la plus grande entre la valeur relative et la valeur absolue est utilisée comme valeur limite.
En fonction de l'appui de l'élément structurel – surface sur deux appuis ou surface en porte-à-faux sur un seul appui – différentes limites de flèche sont généralement pertinentes. Cet appui doit être défini comme 'Type de surface' dans les propriétés de la surface ou de l'ensemble de surfaces, dans l'onglet Flèche. Vous pouvez également y définir si les déplacements maximaux se réfèrent au système non déformé, à un plan de référence déformé ou à une surface parallèle, et indiquer comment la longueur de référence doit être déterminée.
Si nécessaire, ajustez les valeurs limites par défaut pour l'analyse des déformations des objets.
