La Configuración del estado límite de servicio está dividida en varias pestañas que estructuran claramente las especificaciones para los cálculos individuales.
Barras

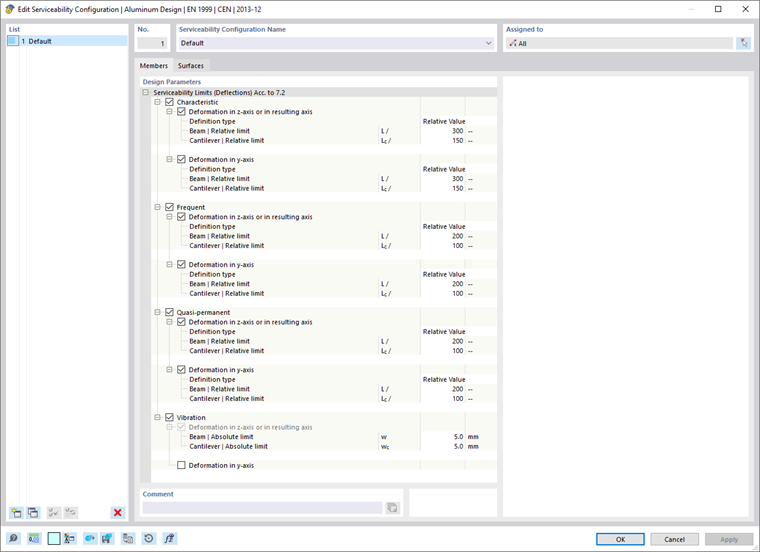

En la pestaña Barras del diálogo 'Configuración del estado límite de servicio', defina los valores límite que se aplican para las deformaciones de las barras y conjuntos de barras.
Valores límite del estado límite de servicio (Flechas) según 7.2
Existen diferentes tipos de situación de proyecto para las comprobaciones del estado límite de servicio (consulte el capítulo Situaciones de proyecto del manual de RFEM). En la comprobación según EN 1999-1-1, se distingue entre la combinación característica, frecuente y casi permanente. Para cada tipo de combinación, puede definir valores límite específicos de las flechas, que se aplican respectivamente a las direcciones de los ejes de barra.
Los valores límite de las deformaciones están referidos básicamente a las longitudes de los componentes: cuanto más larga es una barra, mayores flechas se permiten. En la lista junto al 'Tipo de definición', puede seleccionar la forma en que desea definir el valor límite.
- Valor relativo: El valor límite se define en relación con la longitud de la barra o conjunto de barras.
- Valor absoluto: El valor de la flecha máxima se define directamente.
- Suma de valor relativo y valor absoluto: El valor límite se compone de la suma del valor relativo y el valor absoluto.
- Mín. del valor relativo y el valor absoluto: Se aplica como valor límite el menor de los valores relativo o absoluto.
- Máx. del valor relativo y el valor absoluto: Se aplica como valor límite el mayor de los valores relativo o absoluto.
Dependiendo del apoyo del componente – 'Viga' apoyada en ambos lados o 'Viga en voladizo' apoyada en un solo lado –, generalmente son relevantes diferentes valores límite de la flecha. El tipo que se presenta para un segmento específico se determina automáticamente en función de los apoyos de cálculo asignados: un segmento con apoyos de cálculo en ambos lados o sin apoyo de cálculo se clasifica como Viga, un segmento con un apoyo de cálculo en un lado se clasifica como Viga en voladizo. Puede definir los apoyos de cálculo en la pestaña Apoyos de cálculo y flecha de las barras y conjuntos de barras.
Si es necesario, ajuste los valores límite predefinidos para los análisis de deformación de los objetos.
Si se debe considerar una contraflecha (deformación previa del componente durante la instalación) en el análisis de deformación, puede especificar esta contra flecha en las propiedades de la barra o del conjunto de barras (consulte el capítulo Apoyos de cálculo y flecha). Allí también puede especificar si los desplazamientos máximos se refieren a los extremos desplazados del segmento o al sistema original sin deformar.
Vibración
La categoría 'Vibración' permite verificar la deformación para el análisis de vibraciones de manera sencilla con referencia a una amplitud de vibración. Para esta comprobación se consideran todas las situaciones de proyecto a las que se asigna el tipo ELS - Vibración en la tabla Situaciones de proyecto. Se asume que se trata de combinaciones de cargas o combinaciones de resultados correspondientes que contienen los valores máximos de las amplitudes de vibración en forma de flechas. Estos se comparan con el valor límite en la dirección del eje respectivo.

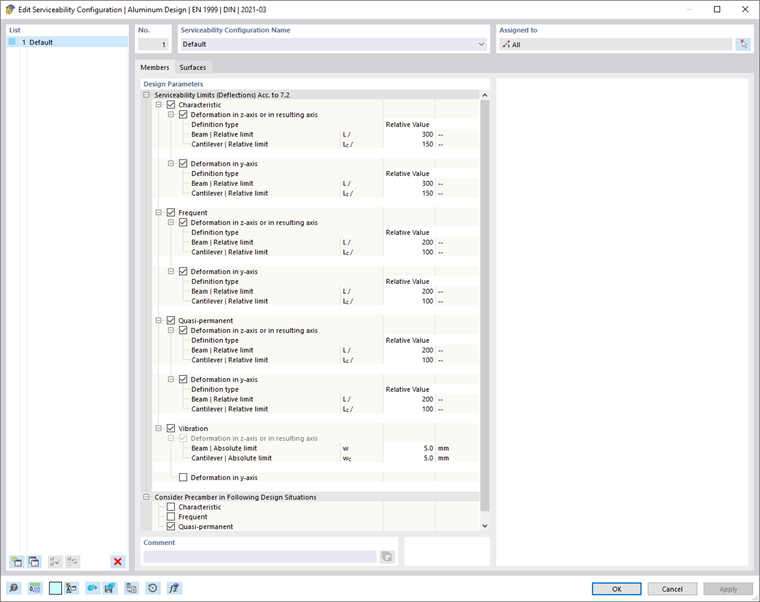

Considerar contraflecha en las siguientes situaciones de proyecto
Active las casillas de verificación para las situaciones de proyecto en las que se debe considerar la contraflecha.
Superficies

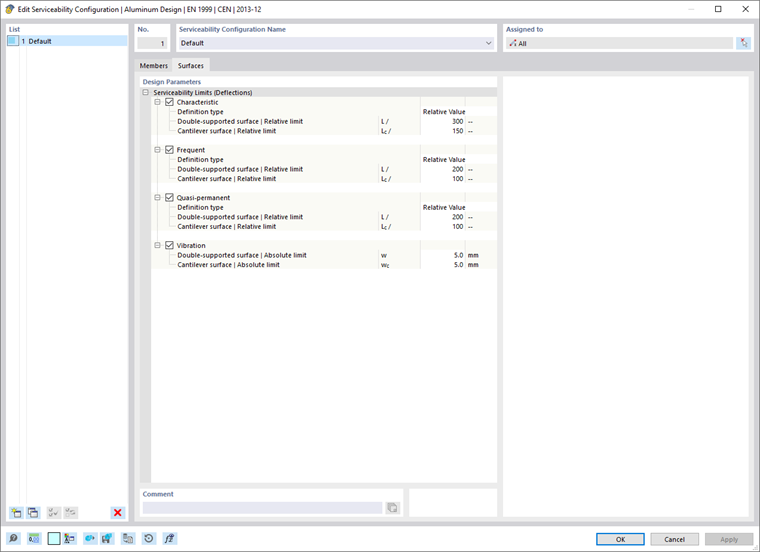

En la pestaña Superficies del diálogo 'Configuración del estado límite de servicio', defina los valores límite que se aplican para las deformaciones de las superficies.
Al igual que para las Barras, existen diferentes tipos de situación de proyecto para las comprobaciones del estado límite de servicio. Para cada tipo de combinación, puede definir valores límite específicos de las flechas. Están referidos a las longitudes de los componentes. La lista junto al 'Tipo de definición' contiene varias opciones de selección para la forma en que se puede definir un valor límite (consulte la imagen Establecer referencia de la deformación):
- Valor relativo: El valor límite se define referido a la longitud de la superficie.
- Valor absoluto: El valor de la flecha máxima se define directamente.
- Suma de valor relativo y valor absoluto: El valor límite se compone de la suma del valor relativo y el valor absoluto.
- Mín. del valor relativo y el valor absoluto: Se aplica como valor límite el menor de los valores relativo o absoluto.
- Máx. del valor relativo y el valor absoluto: Se aplica como valor límite el mayor de los valores relativo o absoluto.
Dependiendo del apoyo del componente – superficie apoyada en ambos lados o superficie en voladizo apoyada en un solo lado –, generalmente son relevantes diferentes valores límite de la flecha. Este apoyo se define como 'Tipo de superficie' en las propiedades de la superficie o del conjunto de superficies en la pestaña Flecha. Allí también puede especificar si los desplazamientos máximos se refieren al sistema sin deformar, a un plano de referencia deformado o a una superficie paralela y cómo se debe determinar la longitud de referencia.
Si es necesario, ajuste los valores límite predefinidos para los análisis de deformación de los objetos.
