La Configurazione SLE è suddivisa in diverse schede, che strutturano in modo chiaro le specifiche per le singole verifiche.
Aste

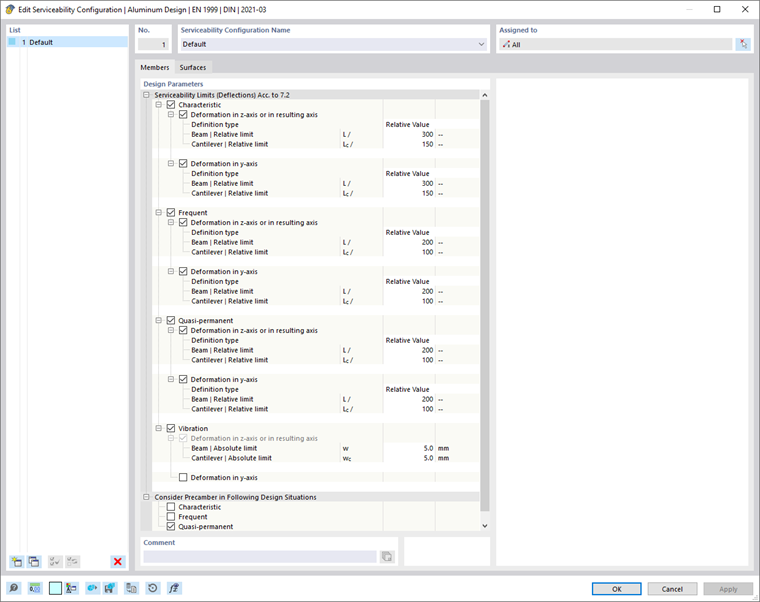

Nella scheda Aste della finestra di dialogo 'Configurazione SLE', definire i valori limite validi per le deformazioni delle aste e dei set di aste.
Valori limite SLE (frecce) secondo 7.2
Esistono diversi tipi di situazione di progetto per le verifiche allo stato limite di esercizio (vedere il capitolo Situazioni di progetto del manuale di RFEM). Nella verifica secondo EN 1999-1-1, si distingue tra combinazione caratteristica, frequente e quasi permanente. Per ogni tipo di combinazione, è possibile definire valori limite specifici delle inflessioni, validi per le direzioni degli assi dell'asta.
I valori limite delle deformazioni sono generalmente riferiti alle lunghezze degli elementi strutturali: più un'asta è lunga, maggiori sono le inflessioni ammissibili. Nell'elenco accanto al 'Tipo di definizione', è possibile selezionare la forma in cui si desidera definire il valore limite.
- Valore relativo: Il valore limite è definito in relazione alla lunghezza dell'asta o del set di aste.
- Valore assoluto: Il valore della inflessione massima è definito direttamente.
- Somma di valore relativo e assoluto: Il valore limite risulta dalla somma del valore relativo e del valore assoluto.
- Minimo del valore relativo e assoluto: Come valore limite si applica il minore tra valore relativo e valore assoluto.
- Massimo del valore relativo e assoluto: Come valore limite si applica il maggiore tra valore relativo e valore assoluto.
A seconda del vincolo esterno dell'elemento strutturale – 'trave' con vincoli su entrambi i lati o 'trave a sbalzo' con vincolo su un lato – in genere sono rilevanti diversi valori limite dell'inflessione. Il tipo presente per un determinato segmento viene determinato automaticamente in base ai vincoli di progetto assegnati: Un segmento con vincoli di progetto su entrambi i lati o senza vincoli di progetto è classificato come trave, un segmento con un vincolo di progetto su un lato come trave a sbalzo. I vincoli di progetto possono essere definiti nella scheda Vincoli di progetto e inflessione delle aste e dei set di aste.
Se necessario, adattare i valori limite preimpostati per le analisi degli spostamenti generalizzati degli oggetti.
Se nell'analisi degli spostamenti generalizzati si deve considerare una controfreccia (pre-deformazione dell'elemento strutturale in fase di installazione), è possibile specificare questa pre-curvatura nelle proprietà dell'asta o del set di aste (vedere il capitolo Vincoli di progetto e inflessione). Qui è anche possibile definire se gli spostamenti massimi si riferiscono alle estremità spostate del segmento o al sistema iniziale non deformato.
Vibrazione
La categoria 'Vibrazione' consente di verificare la deformazione per l'analisi delle vibrazioni in modo semplice, facendo riferimento ad un'ampiezza di vibrazione. Per questa verifica vengono prese in considerazione tutte le situazioni di progetto a cui è assegnato il tipo GZG - Vibrazione nella tabella Situazioni di progetto. Si presume che si tratti di combinazioni di carico o combinazioni di risultati corrispondenti, che contengono i valori massimi delle ampiezze di vibrazione sotto forma di inflessioni. Questi vengono confrontati con il valore limite nella rispettiva direzione dell'asse.
Considerare la controfreccia nelle seguenti situazioni di progetto
Attivare le caselle di controllo per le situazioni di progetto in cui si desidera considerare la controfreccia.
Superfici

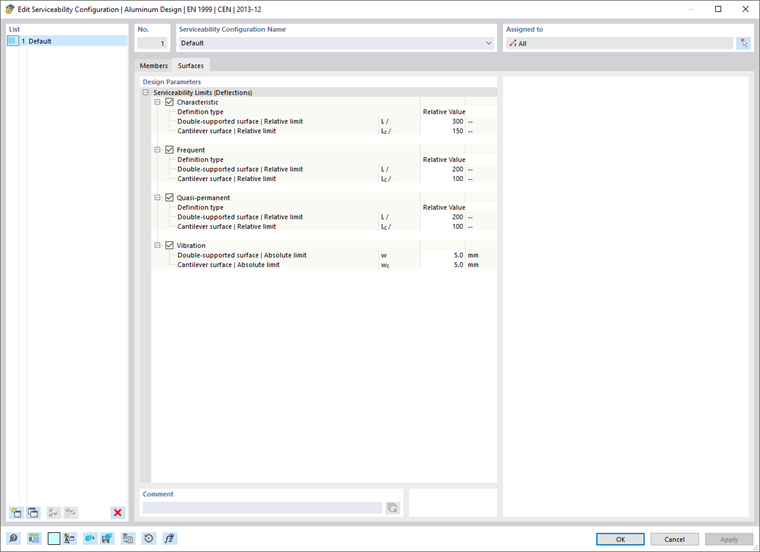

Nella scheda Superfici della finestra di dialogo 'Configurazione SLE', definire i valori limite validi per le deformazioni delle superfici.
Come per le aste, esistono diversi tipi di situazione di progetto per le verifiche allo stato limite di esercizio. Per ogni tipo di combinazione, è possibile definire valori limite specifici delle inflessioni. Sono riferiti alle lunghezze degli elementi strutturali. L'elenco accanto al 'Tipo di definizione' contiene diverse opzioni per la forma in cui un valore limite può essere definito (vedere l'immagine Definire il riferimento della deformazione):
- Valore relativo: Il valore limite è definito in relazione alla lunghezza della superficie.
- Valore assoluto: Il valore dell'inflessione massima è definito direttamente.
- Somma di valore relativo e assoluto: Il valore limite risulta dalla somma del valore relativo e del valore assoluto.
- Minimo del valore relativo e assoluto: Come valore limite si applica il minore tra valore relativo e valore assoluto.
- Massimo del valore relativo e assoluto: Come valore limite si applica il maggiore tra valore relativo e valore assoluto.
A seconda del vincolo esterno dell'elemento strutturale – superficie con vincoli su entrambi i lati o superficie a sbalzo con vincolo su un lato – in genere sono rilevanti diversi valori limite dell'inflessione. Questo vincolo esterno deve essere definito come 'Tipo di superficie' nelle proprietà della superficie o del set di superfici nella scheda Inflessione. Qui è anche possibile definire se gli spostamenti massimi si riferiscono al sistema non deformato, a un piano di riferimento deformato o a una superficie parallela e specificare come deve essere determinata la lunghezza di riferimento.
Se necessario, adattare i valori limite preimpostati per le analisi degli spostamenti generalizzati degli oggetti.
