Die Ergebnisverläufe von Stäben stehen auch für die Ergebnisse der Aluminiumbemessung zur Verfügung. Damit können Sie die Nachweise in Diagrammen auswerten, wie Sie es von den Ergebnissen der statischen Analyse her gewohnt sind.

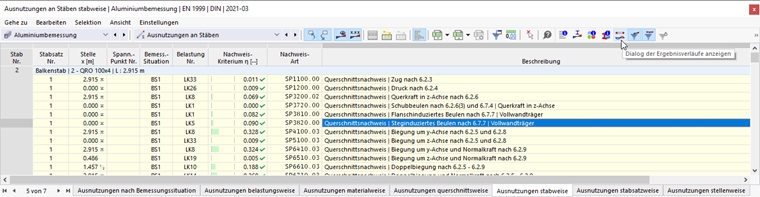

Die Ergebnisverläufe lassen sich wie im Kapitel Ergebnisverläufe des RFEM-Handbuchs beschrieben aufrufen. Sie können auch die Schaltfläche
verwenden, die in den Ergebnistabellen der Kategorie 'Aluminiumbemessung' für Stabobjekte zur Verfügung steht.
Es erscheint der Dialog 'Ergebnisverläufe'. Die Ergebniskategorie 'Aluminiumbemessung' ist voreingestellt.
Legen Sie im Abschnitt 'Anzeigen | Schnellübersicht' die Nachweise fest, deren Verläufe in Diagrammen dargestellt werden sollen. Die Auswahlmöglichkeiten für Stabverläufe entsprechen denen des 'Navigator - Ergebnisse' (siehe Bild Ausnutzungen nach Nachweisarten an Stäben darstellen). Jede Ergebnisart wird in einem separaten Diagramm ausgegeben.
Wenn Sie die Ergebnisse eines anderen Stabes überprüfen möchten, wählen Sie ihn in der Liste 'Stab Nr.' aus oder benutzen die Schaltfläche
zur grafischen Selektion.
In der Liste 'Ausnutzungen an Stäben' können Sie auch einen anderen Objekttyp auswählen.
Die weiteren Möglichkeiten sind im Kapitel Ergebnisverläufe des RFEM-Handbuchs beschrieben.
