Průběhy výsledků prutů jsou k dispozici také pro výsledky posouzení hliníku. Tímto způsobem můžete ověřit posouzení v diagramech, jak jste zvyklí z výsledků statické analýzy.
Průběhy výsledků lze vyvolat, jak je popsáno v kapitole Ergebnisverläufe příručky RFEM. Můžete také použít tlačítko

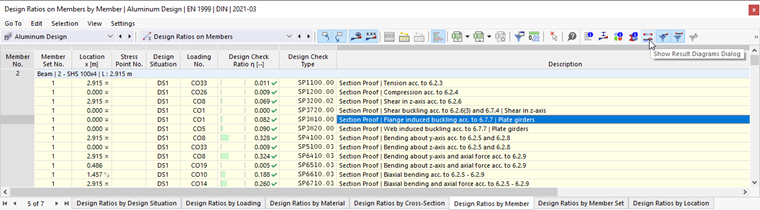

, které je k dispozici v tabulkách výsledků kategorie 'Posouzení hliníku' pro prutové objekty.
Objeví se dialog 'Průběhy výsledků'. Kategorie výsledků 'Posouzení hliníku' je přednastavena.
V sekci 'Zobrazení | Rychlý přehled' nastavte posouzení, jejichž průběhy mají být zobrazeny v diagramech. Možnosti výběru pro průběhy prutů odpovídají možnostem 'Navigátor - Výsledky' (viz obrázek Zobrazení využití podle typů posouzení na prutech). Každý typ výsledku je zobrazen v samostatném diagramu.
Pokud chcete zkontrolovat výsledky jiného prutu, vyberte jej v seznamu 'Prut č.' nebo použijte tlačítko
k výběru graficky.
V seznamu 'Využití na prutech' můžete vybrat také jiný typ objektu.
Další možnosti jsou popsány v kapitole Ergebnisverläufe příručky RFEM.
