Wyniki rozkładów prętów są również dostępne dla wyników wymiarowania aluminium. Dzięki temu można oceniać dowody w diagramach, tak jak jesteś do tego przyzwyczajony z wynikami analizy statycznej.

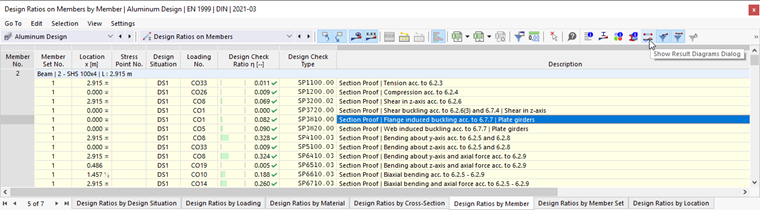

Rozkłady wyników można wywołać tak, jak opisano w rozdziale Ergebnisverläufe podręcznika RFEM. Można również użyć przycisku
, który jest dostępny w tabelach wyników kategorii 'Wymiarowanie aluminium' dla obiektów prętowych.
Pojawi się dialog 'Rozkłady wyników'. Kategoria wyników 'Wymiarowanie aluminium' jest ustawiona jako domyślna.
W sekcji 'Wyświetl | Szybki przegląd' określ dowody, których rozkłady mają być przedstawione w diagramach. Możliwości wyboru dla rozkładów prętów odpowiadają tym z 'Nawigator - Wyniki' (patrz rysunek Przedstawienia wykorzystań według rodzajów dowodów na prętach). Każdy rodzaj wyniku jest wyświetlany w osobnym diagramie.
Jeśli chcesz sprawdzić wyniki innego pręta, wybierz go z listy 'Pręt nr' lub użyj przycisku
do graficznego wyboru.
Na liście 'Wykorzystania na prętach' można również wybrać inny typ obiektu.
Dalsze możliwości opisano w rozdziale Ergebnisverläufe podręcznika RFEM.
