Los recorridos de resultados de las barras también están disponibles para los resultados del dimensionamiento de aluminio. Con esto, puede evaluar las verificaciones en diagramas, tal como está acostumbrado a hacerlo con los resultados del análisis estático.

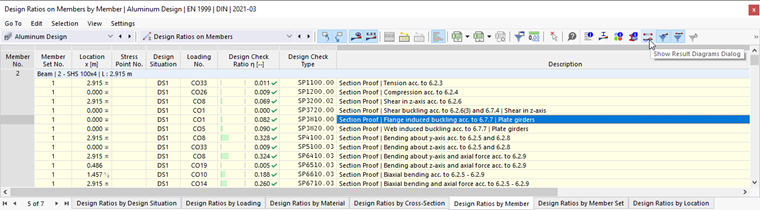

Los recorridos de resultados se pueden acceder como se describe en el capítulo Ergebnisverläufe del manual de RFEM. También puede utilizar el botón
que está disponible en las tablas de resultados de la categoría 'Dimensionamiento de aluminio' para objetos de barra.
Aparece el diálogo 'Recorridos de resultados'. La categoría de resultados 'Dimensionamiento de aluminio' está preestablecida.
En la sección 'Mostrar | Resumen rápido', especifique las verificaciones cuyos recorridos se mostrarán en diagramas. Las opciones de selección para los recorridos de barra corresponden a las del 'Navegador - Resultados' (ver imagen Mostrar utilizaciones según tipos de verificación en barras). Cada tipo de resultado se presenta en un diagrama separado.
Si desea verificar los resultados de otra barra, selecciónela en la lista 'Barra Nº' o use el botón
para una selección gráfica.
En la lista 'Utilizaciones en barras' también puede seleccionar otro tipo de objeto.
Las demás posibilidades están descritas en el capítulo Ergebnisverläufe del manual de RFEM.
