I tracciati dei risultati delle aste sono disponibili anche per i risultati del dimensionamento dell'alluminio. In questo modo è possibile valutare le verifiche nei grafici, come sei abituato dai risultati dell'analisi statica.

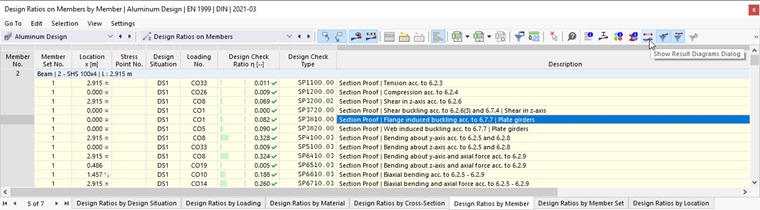

I tracciati dei risultati possono essere richiamati come descritto nel capitolo Ergebnisverläufe del manuale RFEM. Puoi anche utilizzare il pulsante
disponibile nelle tabelle dei risultati nella categoria 'Dimensionamento alluminio' per gli oggetti asta.
Appare il dialogo 'Tracciati dei risultati'. La categoria di risultati 'Dimensionamento alluminio' è preimpostata.
Nel settore 'Visualizza | Panoramica rapida', stabilisci le verifiche i cui andamenti devono essere rappresentati nei grafici. Le opzioni di selezione per i tracciati delle aste corrispondono a quelle del 'Navigatore - Risultati' (vedi immagine Visualizzazione delle utilizzazioni in base ai tipi di verifica sulle aste). Ogni tipo di risultato viene visualizzato in un grafico separato.
Se desideri verificare i risultati di un'altra asta, selezionala nell'elenco 'Asta Nr.' o utilizza il pulsante
per la selezione grafica.
Nell'elenco 'Utilizzazioni sulle aste' puoi selezionare anche un altro tipo di oggetto.
Le ulteriori possibilità sono descritte nel capitolo Ergebnisverläufe del manuale RFEM.
